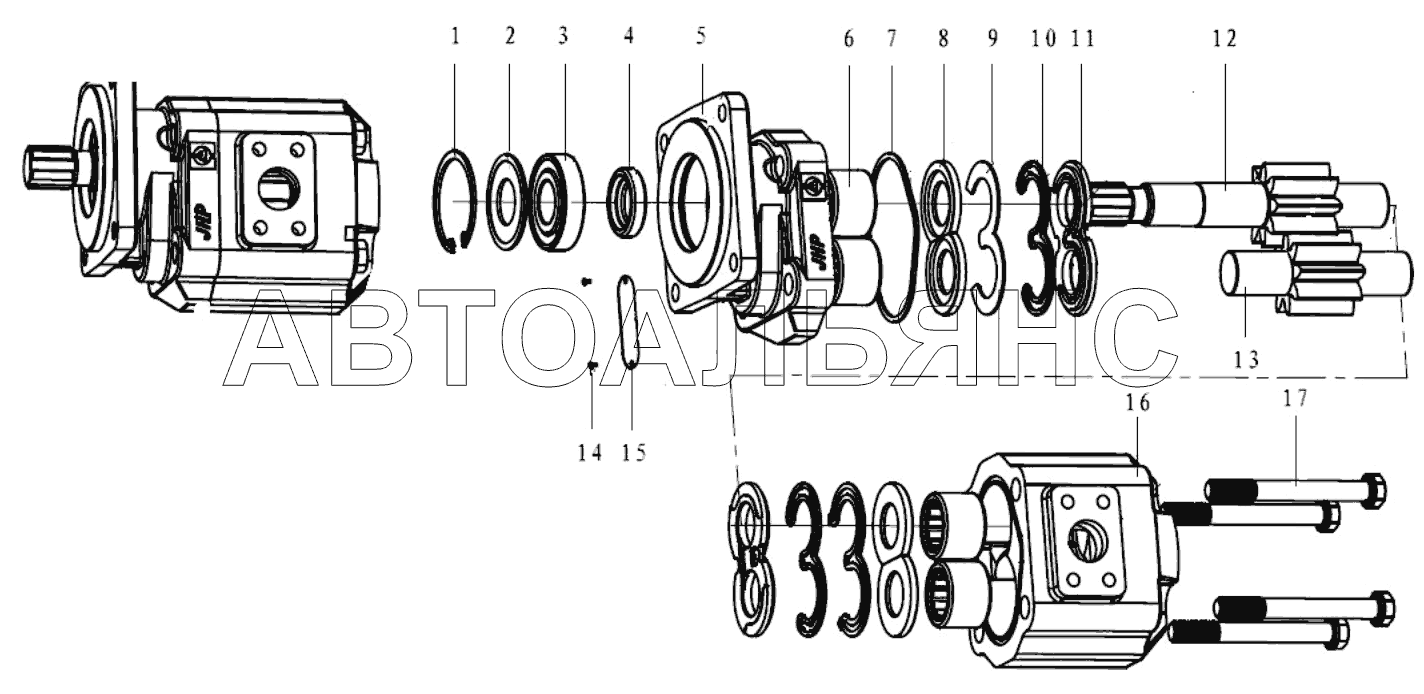

Pump JHP2032 (370101) G9190. Каталог 2013г.

Hydraulic cylinder 80x60x63.5 (3713CH) G9190 ZH0401A200 (320212) Turning joint G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Retaining ring

Заводской номер: 4015000123 Количество на модель: 1
4015000123
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4120001969002 Количество на модель: 1
4120001969002
1
3

Номер детали на чертеже:

3

Bearings

Заводской номер: 4120004039011 Количество на модель: 1
4120004039011
1
4

Номер детали на чертеже:

4

Sealing ring

Заводской номер: 4120004039003 Количество на модель: 1
4120004039003
1
5

Номер детали на чертеже:

5

Front cap

Заводской номер: 4120004039004 Количество на модель: 1
4120004039004
1
6

Номер детали на чертеже:

6

Bearings

Заводской номер: 4120004039005 Количество на модель: 4
4120004039005
4
7

Номер детали на чертеже:

7

Lip seal

Заводской номер: 4120001969007 Количество на модель: 1
4120001969007
1
8

Номер детали на чертеже:

8

Shim

Заводской номер: 4120001969008 Количество на модель: 4
4120001969008
4
9

Номер детали на чертеже:

9

Plate

Заводской номер: 4120004039006 Количество на модель: 2
4120004039006
2
10

Номер детали на чертеже:

10

Lip seal

Заводской номер: 4120001969009 Количество на модель: 2
4120001969009
2
11

Номер детали на чертеже:

11

Side board

Заводской номер: 4120001969010 Количество на модель: 2
4120001969010
2
12

Номер детали на чертеже:

12

Driven shaft

Заводской номер: 4120004039002 Количество на модель: 1
4120004039002
1
13

Номер детали на чертеже:

13

Axle

Заводской номер: 4120004039008 Количество на модель: 1
4120004039008
1
14

Номер детали на чертеже:

14

Rivet

Заводской номер: 4120001969018 Количество на модель: 2
4120001969018
2
15

Номер детали на чертеже:

15

Scutcheon

Заводской номер: 4120004039012 Количество на модель: 1
4120004039012
1
16

Номер детали на чертеже:

16

Cap

Заводской номер: 4120004039010 Количество на модель: 1
4120004039010
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 4120004039001 Количество на модель: 4
4120004039001
4
