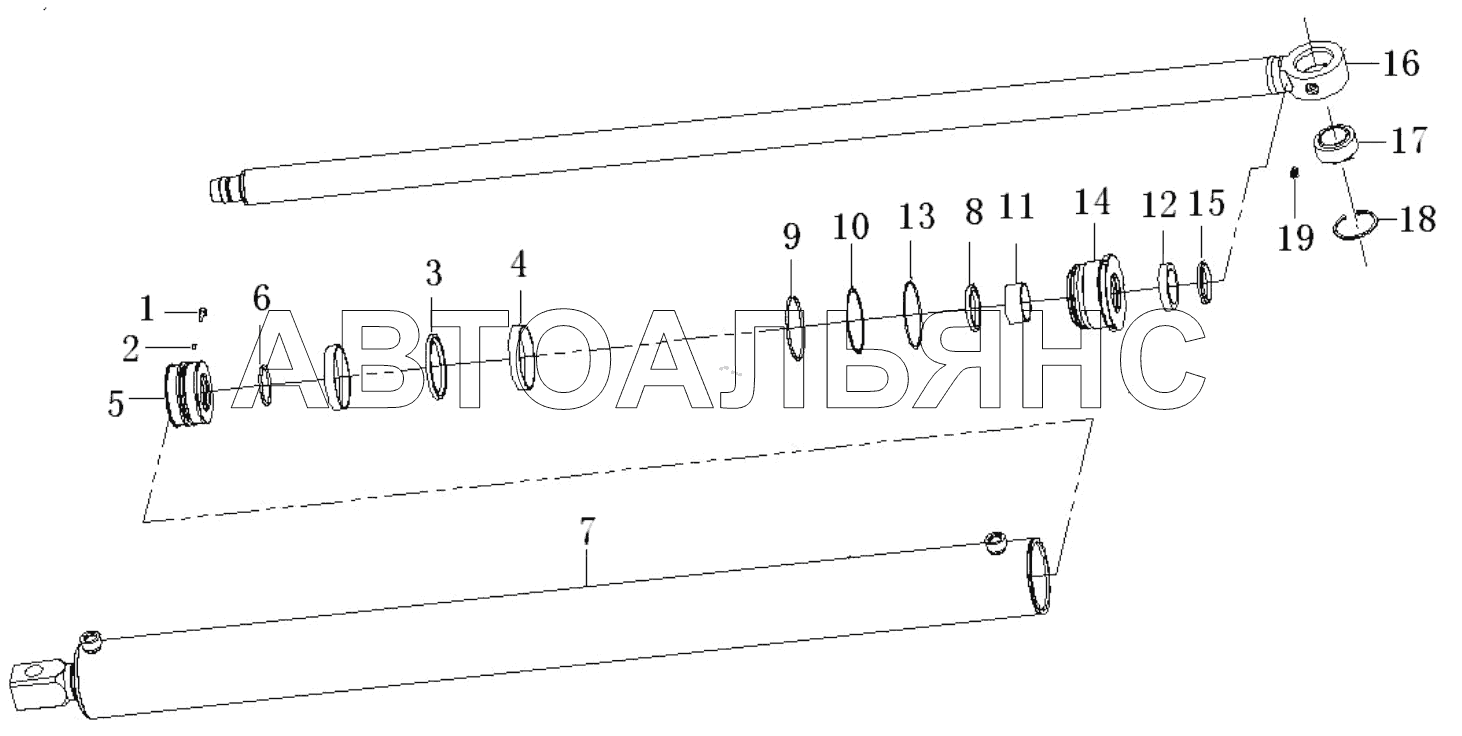

Hydraulic cylinder 90x50x1346-1794 (3713CH) G9190. Каталог 2013г.

Cylinder assembly G9190 Hydraulic cylinder 90x50x693.5-955.5 (3713CH) G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 4014000205 Количество на модель: 1
4014000205
1
2

Номер детали на чертеже:

2

Steel ball

Заводской номер: 4120000560506 Количество на модель: 1
4120000560506
1
3

Номер детали на чертеже:

3

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
4

Номер детали на чертеже:

4

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 2
4120004767001
2
5

Номер детали на чертеже:

5

Piston

Заводской номер: 4120004767002 Количество на модель: 1
4120004767002
1
6

Номер детали на чертеже:

6

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
7

Номер детали на чертеже:

7

Cylinder tube

Заводской номер: 4120004767003 Количество на модель: 1
4120004767003
1
8

Номер детали на чертеже:

8

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
9

Номер детали на чертеже:

9

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
10

Номер детали на чертеже:

10

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
11

Номер детали на чертеже:

11

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
12

Номер детали на чертеже:

12

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
13

Номер детали на чертеже:

13

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
14

Номер детали на чертеже:

14

Cylinder head

Заводской номер: 4120004767004 Количество на модель: 1
4120004767004
1
15

Номер детали на чертеже:

15

Sealing kit

Заводской номер: 4120004767001 Количество на модель: 1
4120004767001
1
16

Номер детали на чертеже:

16

Piston rod

Заводской номер: 4120004767005 Количество на модель: 1
4120004767005
1
17

Номер детали на чертеже:

17

SPHERICAL PLAIN BEARING

Заводской номер: 4021000199 Количество на модель: 1
4021000199
1
18

Номер детали на чертеже:

18

CHECK RING

Заводской номер: 4015000261 Количество на модель: 1
4015000261
1
19

Номер детали на чертеже:

19

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 1
4030000065
1
Cylinder assembly G9190 Hydraulic cylinder 90x50x693.5-955.5 (3713CH) G9190
