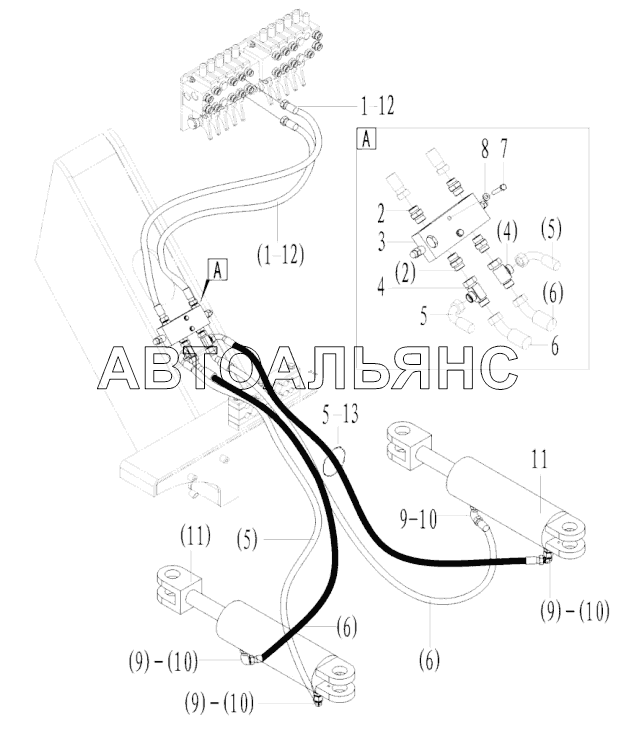

Cylinder assembly G9190. Каталог 2013г.

Cylinder assembly G9190 Blade assembly G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose assembly

Заводской номер: 4120004872 Количество на модель: 2
4120004872
2
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 4120002235 Количество на модель: 4
4120002235
4
3

Номер детали на чертеже:

3

Control valve

Заводской номер: 4120005373 Количество на модель: 1
4120005373
1
4

Номер детали на чертеже:

4

Three-way nipple

Заводской номер: 4190000269 Количество на модель: 2
4190000269
2
5

Номер детали на чертеже:

5

Hose assembly

Заводской номер: 4120004874 Количество на модель: 2
4120004874
2
6

Номер детали на чертеже:

6

Hose assembly

Заводской номер: 4120004875 Количество на модель: 2
4120004875
2
7

Номер детали на чертеже:

7

BOLT GB5782-M8x50EpZn-8.8

Заводской номер: 4011000223 Количество на модель: 2
4011000223
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 4015000072 Количество на модель: 2
4015000072
2
9

Номер детали на чертеже:

9

Nipple

Заводской номер: 4190000139 Количество на модель: 4
4190000139
4
10

Номер детали на чертеже:

10

Nipple

Заводской номер: 4120003637 Количество на модель: 4
4120003637
4
11

Номер детали на чертеже:

11

Steering cylinder

Заводской номер: 4120004770 Количество на модель: 2
4120004770
2
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 4120004894 Количество на модель: 2
4120004894
2
13

Номер детали на чертеже:

13

Cable tie

Заводской номер: 4019000023 Количество на модель: 10
4019000023
10
Cylinder assembly G9190 Blade assembly G9190
