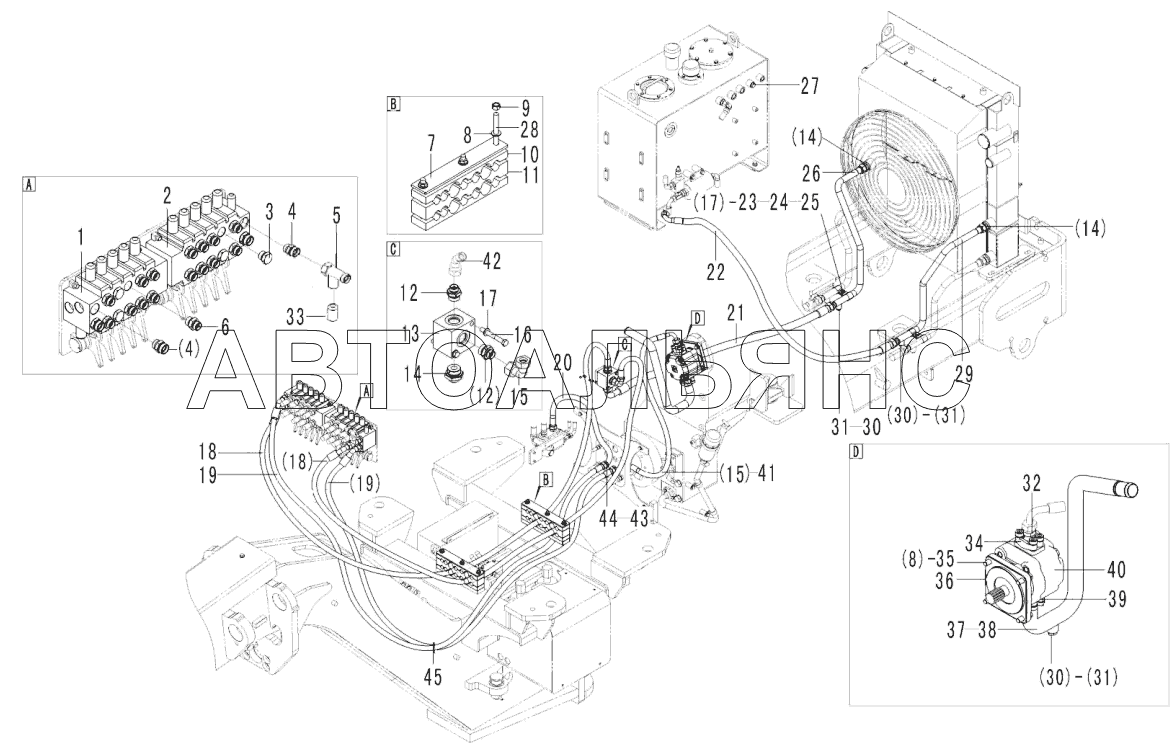

Working pump assembly G9190. Каталог 2013г.

Hydraulic tank assembly G9190 Turning joint G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Control valve

Заводской номер: 4120004033 Количество на модель: 1
4120004033
1
2

Номер детали на чертеже:

2

Control valve

Заводской номер: 4120004032 Количество на модель: 1
4120004032
1
3

Номер детали на чертеже:

3

Plug

Заводской номер: 4120004882 Количество на модель: 4
4120004882
4
4

Номер детали на чертеже:

4

Nipple

Заводской номер: 4120000264 Количество на модель: 4
4120000264
4
5

Номер детали на чертеже:

5

Three-way nipple

Заводской номер: 4120001850 Количество на модель: 3
4120001850
3
6

Номер детали на чертеже:

6

Nipple

Заводской номер: 4120004894 Количество на модель: 16
4120004894
16
7

Номер детали на чертеже:

7

Fixing plate

Заводской номер: 28120002531 Количество на модель: 2
28120002531
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 4015000168 Количество на модель: 10
4015000168
10
9

Номер детали на чертеже:

9

NUT

Заводской номер: 4013000011 Количество на модель: 6
4013000011
6
10

Номер детали на чертеже:

10

Rubber clamp

Заводской номер: 28120002551 Количество на модель: 4
28120002551
4
11

Номер детали на чертеже:

11

Rubber clamp

Заводской номер: 28120002541 Количество на модель: 2
28120002541
2
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 4120003763 Количество на модель: 2
4120003763
2
13

Номер детали на чертеже:

13

Block

Заводской номер: 28120004591 Количество на модель: 1
28120004591
1
14

Номер детали на чертеже:

14

Nipple

Заводской номер: 4120004835 Количество на модель: 3
4120004835
3
15

Номер детали на чертеже:

15

Nipple

Заводской номер: 4120000919 Количество на модель: 2
4120000919
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 4011000503 Количество на модель: 2
4011000503
2
17

Номер детали на чертеже:

17

Washer

Заводской номер: 4015000162 Количество на модель: 4
4015000162
4
18

Номер детали на чертеже:

18

Hose assembly

Заводской номер: 4120004893 Количество на модель: 2
4120004893
2
19

Номер детали на чертеже:

19

Hose assembly

Заводской номер: 4120004892 Количество на модель: 2
4120004892
2
20

Номер детали на чертеже:

20

Hose assembly

Заводской номер: 4120004884 Количество на модель: 1
4120004884
1
21

Номер детали на чертеже:

21

Hose assembly

Заводской номер: 4120004836 Количество на модель: 1
4120004836
1
22

Номер детали на чертеже:

22

Hose assembly

Заводской номер: 4120004886 Количество на модель: 1
4120004886
1
23

Номер детали на чертеже:

23

Clamp

Заводской номер: 28120004701 Количество на модель: 4
28120004701
4
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 4011000082 Количество на модель: 2
4011000082
2
25

Номер детали на чертеже:

25

NUT

Заводской номер: 4013000007 Количество на модель: 2
4013000007
2
26

Номер детали на чертеже:

26

Pipe

Заводской номер: 28120005271 Количество на модель: 1
28120005271
1
27

Номер детали на чертеже:

27

Plug

Заводской номер: 4120004718 Количество на модель: 1
4120004718
1
28

Номер детали на чертеже:

28

Locking rod

Заводской номер: 28120004561 Количество на модель: 6
28120004561
6
29

Номер детали на чертеже:

29

Pipe

Заводской номер: 28120004901 Количество на модель: 1
28120004901
1
30

Номер детали на чертеже:

30

THREAD PLUG

Заводской номер: 4041000508 Количество на модель: 3
4041000508
3
31

Номер детали на чертеже:

31

O-RING LGB168-11524

Заводской номер: 4041000768 Количество на модель: 3
4041000768
3
32

Номер детали на чертеже:

32

Nipple

Заводской номер: 4120004854 Количество на модель: 1
4120004854
1
33

Номер детали на чертеже:

33

Nipple

Заводской номер: 4120005360 Количество на модель: 2
4120005360
2
34

Номер детали на чертеже:

34

Nipple

Заводской номер: 4120001115 Количество на модель: 1
4120001115
1
35

Номер детали на чертеже:

35

BOLT

Заводской номер: 4011000090 Количество на модель: 4
4011000090
4
36

Номер детали на чертеже:

36

Gasket

Заводской номер: 28120000021 Количество на модель: 1
28120000021
1
37

Номер детали на чертеже:

37

Pipe

Заводской номер: 28120004851 Количество на модель: 1
28120004851
1
38

Номер детали на чертеже:

38

O-RING GB3452.1-30.0x3.55G

Заводской номер: 4030000178 Количество на модель: 1
4030000178
1
39

Номер детали на чертеже:

39

Flange half

Заводской номер: 4120000456 Количество на модель: 1
4120000456
1
40

Номер детали на чертеже:

40

Gear pump

Заводской номер: 4120004039 Количество на модель: 1
4120004039
1
41

Номер детали на чертеже:

41

Hose assembly

Заводской номер: 4120004887 Количество на модель: 1
4120004887
1
42

Номер детали на чертеже:

42

Nipple

Заводской номер: 4041001417 Количество на модель: 1
4041001417
1
43

Номер детали на чертеже:

43

Nipple

Заводской номер: 28120004881 Количество на модель: 2
28120004881
2
44

Номер детали на чертеже:

44

Nut

Заводской номер: 28120004671 Количество на модель: 2
28120004671
2
45

Номер детали на чертеже:

45

Cable tie

Заводской номер: 4019000023 Количество на модель: 10
4019000023
10
Hydraulic tank assembly G9190 Turning joint G9190
