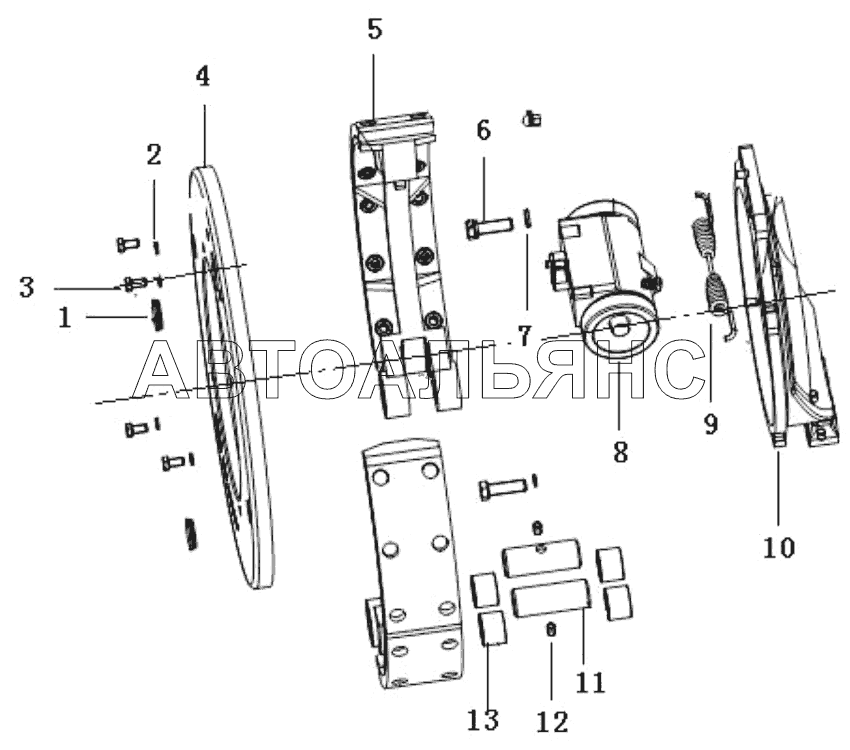

84787100 Brake assembly G9190. Каталог 2013г.

93000011 Planetary assembly G9190 90500021 Left balance-box assembly G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cap plug

Заводской номер: 4110001903096 Количество на модель: 2
4110001903096
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4110001903019 Количество на модель: 4
4110001903019
4
3

Номер детали на чертеже:

3

Screw

Заводской номер: 4110001903098 Количество на модель: 4
4110001903098
4
4

Номер детали на чертеже:

4

Dust cover

Заводской номер: 4110001903099 Количество на модель: 1
4110001903099
1
5

Номер детали на чертеже:

5

Brake shoe

Заводской номер: 4110001903100 Количество на модель: 2
4110001903100
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 4110001903101 Количество на модель: 2
4110001903101
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4110001903031 Количество на модель: 2
4110001903031
2
8

Номер детали на чертеже:

8

Brake cylinder

Заводской номер: 4110001903103 Количество на модель: 1
4110001903103
1
9

Номер детали на чертеже:

9

Return spring

Заводской номер: 4110001903104 Количество на модель: 1
4110001903104
1
10

Номер детали на чертеже:

10

Brake anchorage

Заводской номер: 4110001903105 Количество на модель: 1
4110001903105
1
11

Номер детали на чертеже:

11

Pin

Заводской номер: 4110001903106 Количество на модель: 2
4110001903106
2
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4110001903107 Количество на модель: 2
4110001903107
2
13

Номер детали на чертеже:

13

Sleeve

Заводской номер: 4110001903108 Количество на модель: 4
4110001903108
4
