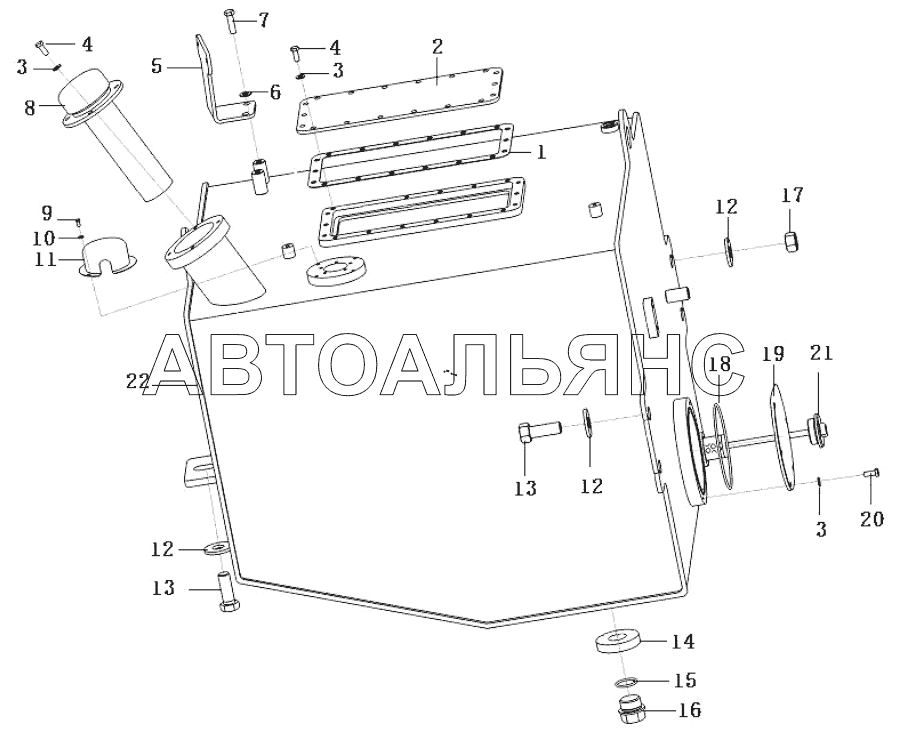

The fuel tank assembly G9190. Каталог 2013г.

Engine assembly G9190 Radiator assembly G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Gasket

Заводской номер: 28110004611 Количество на модель: 1
28110004611
1
2

Номер детали на чертеже:

2

Cover plate

Заводской номер: 28020004541 Количество на модель: 1
28020004541
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 4015000072 Количество на модель: 28
4015000072
28
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000102 Количество на модель: 22
4011000102
22
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 28020004851 Количество на модель: 1
28020004851
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4015000162 Количество на модель: 2
4015000162
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 4011000085 Количество на модель: 2
4011000085
2
8

Номер детали на чертеже:

8

Fuel filter

Заводской номер: 4110000613 Количество на модель: 1
4110000613
1
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 4014000023 Количество на модель: 4
4014000023
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 4015000110 Количество на модель: 4
4015000110
4
11

Номер детали на чертеже:

11

Cover

Заводской номер: 28020004561 Количество на модель: 1
28020004561
1
12

Номер детали на чертеже:

12

Shim

Заводской номер: 28140006021 Количество на модель: 5
28140006021
5
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4011000766 Количество на модель: 3
4011000766
3
14

Номер детали на чертеже:

14

RING MAGNET

Заводской номер: 4190000008 Количество на модель: 1
4190000008
1
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 4030000099 Количество на модель: 1
4030000099
1
16

Номер детали на чертеже:

16

Plug

Заводской номер: 28020000021 Количество на модель: 1
28020000021
1
17

Номер детали на чертеже:

17

NUT GB6170-M20EpZn-10

Заводской номер: 4013000086 Количество на модель: 2
4013000086
2
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 4030000732 Количество на модель: 1
4030000732
1
19

Номер детали на чертеже:

19

Flange

Заводской номер: 28020004751 Количество на модель: 1
28020004751
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 4011000105 Количество на модель: 6
4011000105
6
21

Номер детали на чертеже:

21

Filter

Заводской номер: 28020005531 Количество на модель: 1
28020005531
1
22

Номер детали на чертеже:

22

Fuel tank

Заводской номер: 28020004721 Количество на модель: 1
28020004721
1
