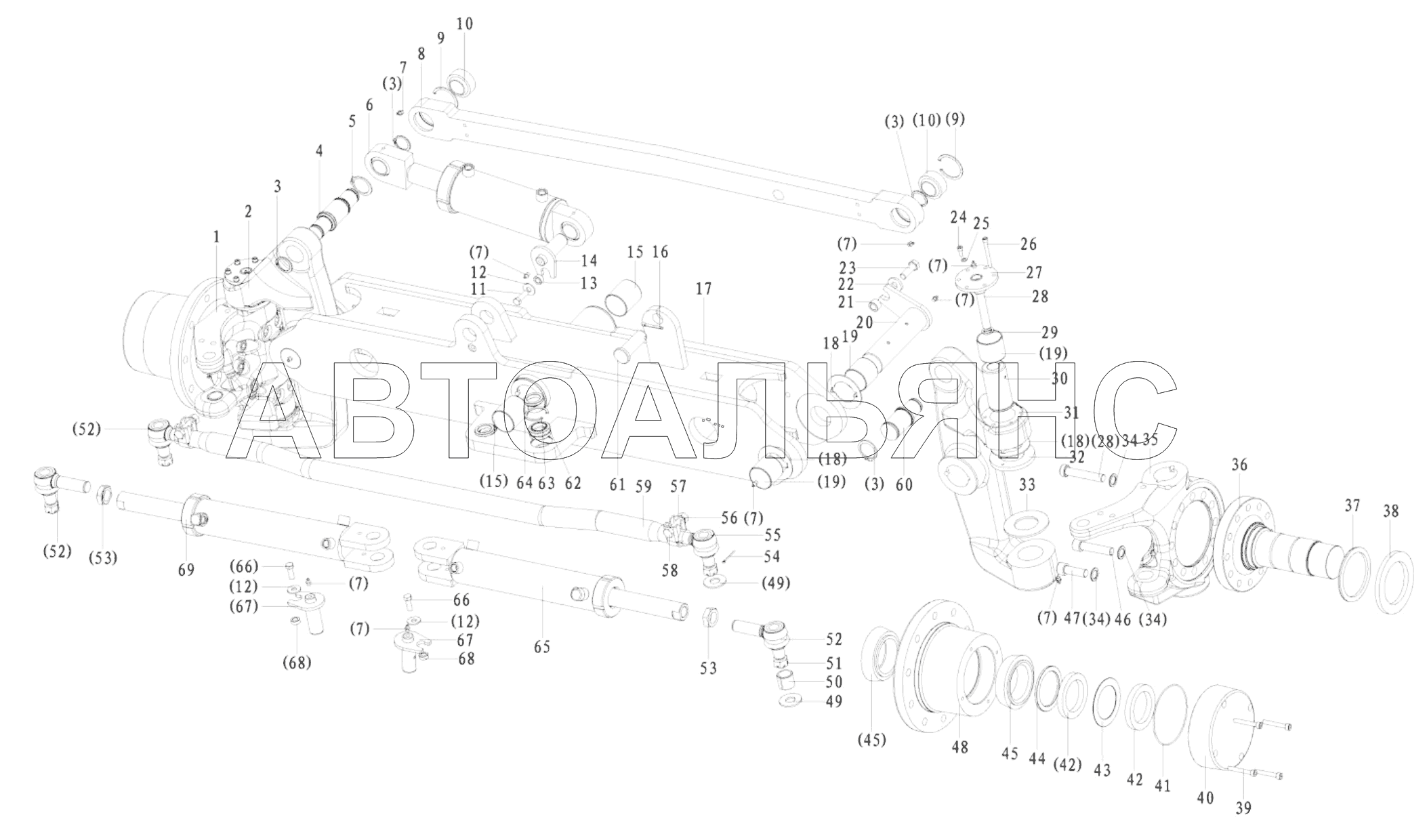

Front axle installation drawing G9190. Каталог 2013г.

Front axle installation drawing G9190 Tire 17.5-25-16PRTT E-2/L-2 G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Spindle

Заводской номер: 28080002001 Количество на модель: 1
28080002001
1
2

Номер детали на чертеже:

2

Steering knuckle

Заводской номер: 28080001991 Количество на модель: 1
28080001991
1
3

Номер детали на чертеже:

3

SNAP RING GB894.1-40-65Mn

Заводской номер: 4015000132 Количество на модель: 4
4015000132
4
4

Номер детали на чертеже:

4

Guide moulding

Заводской номер: 28080002311 Количество на модель: 1
28080002311
1
5

Номер детали на чертеже:

5

SNAP RING

Заводской номер: 4015000046 Количество на модель: 2
4015000046
2
6

Номер детали на чертеже:

6

Cylinder

Заводской номер: 4120004762 Количество на модель: 1
4120004762
1
7

Номер детали на чертеже:

7

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 6
4030000065
6
8

Номер детали на чертеже:

8

Link rod

Заводской номер: 28080002221 Количество на модель: 1
28080002221
1
9

Номер детали на чертеже:

9

SNAP RING GB893.1-68-65Mn

Заводской номер: 4015000199 Количество на модель: 2
4015000199
2
10

Номер детали на чертеже:

10

Spherical plain bearing

Заводской номер: 4021000289 Количество на модель: 2
4021000289
2
11

Номер детали на чертеже:

11

Screw

Заводской номер: 4011001059 Количество на модель: 1
4011001059
1
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 4015000186 Количество на модель: 3
4015000186
3
13

Номер детали на чертеже:

13

Spacer

Заводской номер: 28080002441 Количество на модель: 1
28080002441
1
14

Номер детали на чертеже:

14

Steering knuckle

Заводской номер: 28080002351 Количество на модель: 1
28080002351
1
15

Номер детали на чертеже:

15

Bearing

Заводской номер: 28080002151 Количество на модель: 2
28080002151
2
16

Номер детали на чертеже:

16

Split pin

Заводской номер: 4016000318 Количество на модель: 1
4016000318
1
17

Номер детали на чертеже:

17

Axle frame

Заводской номер: 28080002031 Количество на модель: 1
28080002031
1
18

Номер детали на чертеже:

18

Thrust bearing

Заводской номер: 28080002261 Количество на модель: 6
28080002261
6
19

Номер детали на чертеже:

19

Bearing

Заводской номер: 28080002141 Количество на модель: 8
28080002141
8
20

Номер детали на чертеже:

20

Steering knuckle

Заводской номер: 28080002181 Количество на модель: 2
28080002181
2
21

Номер детали на чертеже:

21

Spacer

Заводской номер: 28080002421 Количество на модель: 2
28080002421
2
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 4040000002 Количество на модель: 2
4040000002
2
23

Номер детали на чертеже:

23

BOLT GB5782-M16x50EpZn-8.8

Заводской номер: 4011000510 Количество на модель: 2
4011000510
2
24

Номер детали на чертеже:

24

SCREW GB70.1-M8x20EpZn-8.8

Заводской номер: 4014000211 Количество на модель: 20
4014000211
20
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 4015000036 Количество на модель: 24
4015000036
24
26

Номер детали на чертеже:

26

Screw

Заводской номер: 4014000382 Количество на модель: 4
4014000382
4
27

Номер детали на чертеже:

27

Cover plate

Заводской номер: 28080002271 Количество на модель: 4
28080002271
4
28

Номер детали на чертеже:

28

Screw

Заводской номер: 4014000388 Количество на модель: 12
4014000388
12
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 4015000030 Количество на модель: 4
4015000030
4
30

Номер детали на чертеже:

30

Guide moulding

Заводской номер: 28080002301 Количество на модель: 4
28080002301
4
31

Номер детали на чертеже:

31

Steering knuckle

Заводской номер: 28080001981 Количество на модель: 1
28080001981
1
32

Номер детали на чертеже:

32

Washer

Заводской номер: 28080002241 Количество на модель: 2
28080002241
2
33

Номер детали на чертеже:

33

Washer

Заводской номер: 28080002251 Количество на модель: 2
28080002251
2
34

Номер детали на чертеже:

34

Washer

Заводской номер: 28080002401 Количество на модель: 24
28080002401
24
35

Номер детали на чертеже:

35

Spindle

Заводской номер: 28080002011 Количество на модель: 1
28080002011
1
36

Номер детали на чертеже:

36

Shaft

Заводской номер: 28080001951 Количество на модель: 2
28080001951
2
37

Номер детали на чертеже:

37

V-ring

Заводской номер: 4030000950 Количество на модель: 2
4030000950
2
38

Номер детали на чертеже:

38

Sealing ring

Заводской номер: 4030000951 Количество на модель: 2
4030000951
2
39

Номер детали на чертеже:

39

BOLT GB70.1-M10x70EpZn-8.8

Заводской номер: 4014000144 Количество на модель: 8
4014000144
8
40

Номер детали на чертеже:

40

Wheel cap

Заводской номер: 28080001971 Количество на модель: 2
28080001971
2
41

Номер детали на чертеже:

41

O-ring

Заводской номер: 4030000954 Количество на модель: 2
4030000954
2
42

Номер детали на чертеже:

42

Nut

Заводской номер: 4013000307 Количество на модель: 4
4013000307
4
43

Номер детали на чертеже:

43

Lock washer

Заводской номер: 4015000367 Количество на модель: 2
4015000367
2
44

Номер детали на чертеже:

44

Washer

Заводской номер: 28080002471 Количество на модель: 2
28080002471
2
45

Номер детали на чертеже:

45

Roller bearing

Заводской номер: 4021000278 Количество на модель: 4
4021000278
4
46

Номер детали на чертеже:

46

Screw

Заводской номер: 4014000390 Количество на модель: 2
4014000390
2
47

Номер детали на чертеже:

47

Screw

Заводской номер: 4014000389 Количество на модель: 14
4014000389
14
48

Номер детали на чертеже:

48

Front wheel hub

Заводской номер: 28080001961 Количество на модель: 2
28080001961
2
49

Номер детали на чертеже:

49

WASHER GB97.1-24EpZn-300HV

Заводской номер: 4015000167 Количество на модель: 4
4015000167
4
50

Номер детали на чертеже:

50

Bushing

Заводской номер: 28080002451 Количество на модель: 2
28080002451
2
51

Номер детали на чертеже:

51

Nut

Заводской номер: 28080002551 Количество на модель: 4
28080002551
4
52

Номер детали на чертеже:

52

Ball joint

Заводской номер: 28080002541 Количество на модель: 3
28080002541
3
53

Номер детали на чертеже:

53

Nut

Заводской номер: 4013000319 Количество на модель: 2
4013000319
2
54

Номер детали на чертеже:

54

Split pin

Заводской номер: 4016000057 Количество на модель: 4
4016000057
4
55

Номер детали на чертеже:

55

Ball joint

Заводской номер: 28080002211 Количество на модель: 1
28080002211
1
56

Номер детали на чертеже:

56

Clamping shoe

Заводской номер: 28080002561 Количество на модель: 4
28080002561
4
57

Номер детали на чертеже:

57

Nut

Заводской номер: 4013000324 Количество на модель: 2
4013000324
2
58

Номер детали на чертеже:

58

Screw

Заводской номер: 4011001124 Количество на модель: 2
4011001124
2
59

Номер детали на чертеже:

59

Track rod

Заводской номер: 28080002531 Количество на модель: 1
28080002531
1
60

Номер детали на чертеже:

60

Guide moulding

Заводской номер: 28080002331 Количество на модель: 1
28080002331
1
61

Номер детали на чертеже:

61

Pin

Заводской номер: 4016000317 Количество на модель: 1
4016000317
1
62

Номер детали на чертеже:

62

Spherical plain bearing

Заводской номер: 4021000290 Количество на модель: 2
4021000290
2
63

Номер детали на чертеже:

63

RETAINER GB893.1-55-65Mn

Заводской номер: 4015000272 Количество на модель: 2
4015000272
2
64

Номер детали на чертеже:

64

Spacer plate

Заводской номер: 28080002461 Количество на модель: 1
28080002461
1
65

Номер детали на чертеже:

65

Steering cylinder

Заводской номер: 4120004763 Количество на модель: 1
4120004763
1
66

Номер детали на чертеже:

66

BOLT GB5782-M12x35EpZn-8.8

Заводской номер: 4011000061 Количество на модель: 2
4011000061
2
67

Номер детали на чертеже:

67

Steering knuckle

Заводской номер: 28080002381 Количество на модель: 2
28080002381
2
68

Номер детали на чертеже:

68

Spacer

Заводской номер: 28080002431 Количество на модель: 2
28080002431
2
69

Номер детали на чертеже:

69

Steering cylinder

Заводской номер: 4120004764 Количество на модель: 1
4120004764
1
Front axle installation drawing G9190 Tire 17.5-25-16PRTT E-2/L-2 G9190
