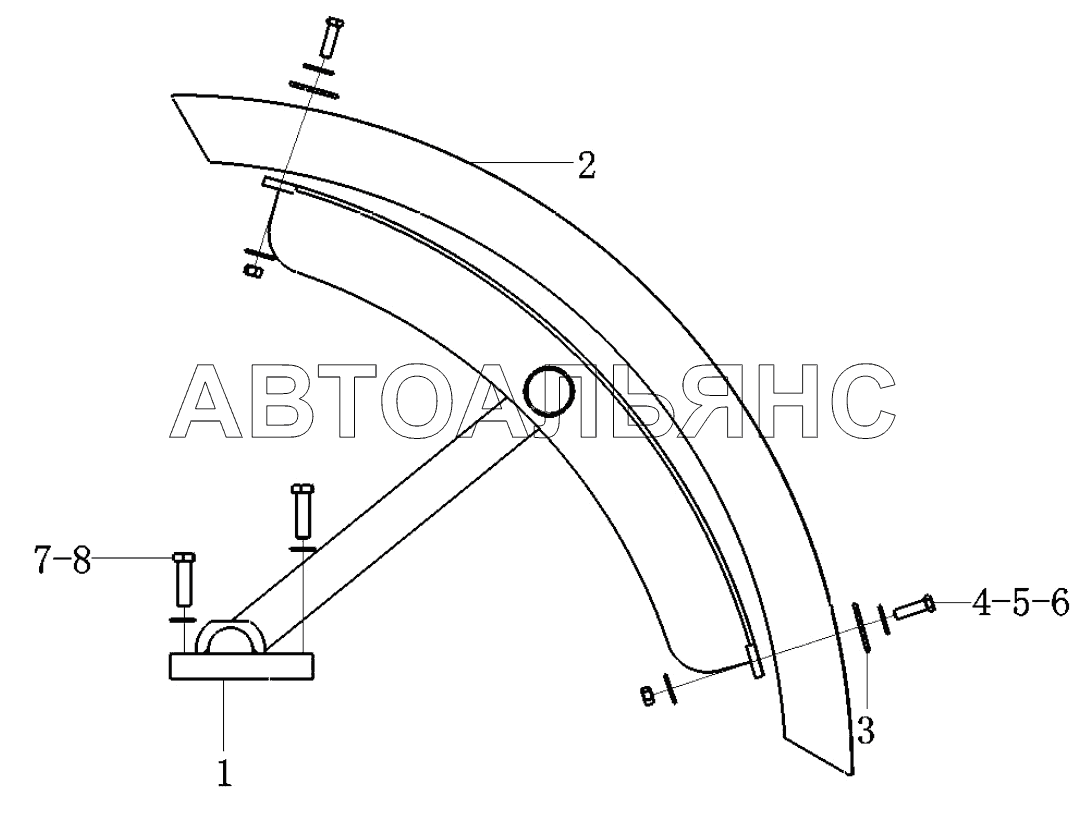

Left front fender G9190. Каталог 2013г.

Cover assembly G9190 Right front fender G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 28290005711 Количество на модель: 1
28290005711
1
2

Номер детали на чертеже:

2

Protecting cover

Заводской номер: 28290005801 Количество на модель: 1
28290005801
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 28290004761 Количество на модель: 2
28290004761
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 4011000091 Количество на модель: 4
4011000091
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000186 Количество на модель: 8
4015000186
8
6

Номер детали на чертеже:

6

NUT

Заводской номер: 4013000011 Количество на модель: 4
4013000011
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 4015000181 Количество на модель: 3
4015000181
3
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4011000612 Количество на модель: 3
4011000612
3
