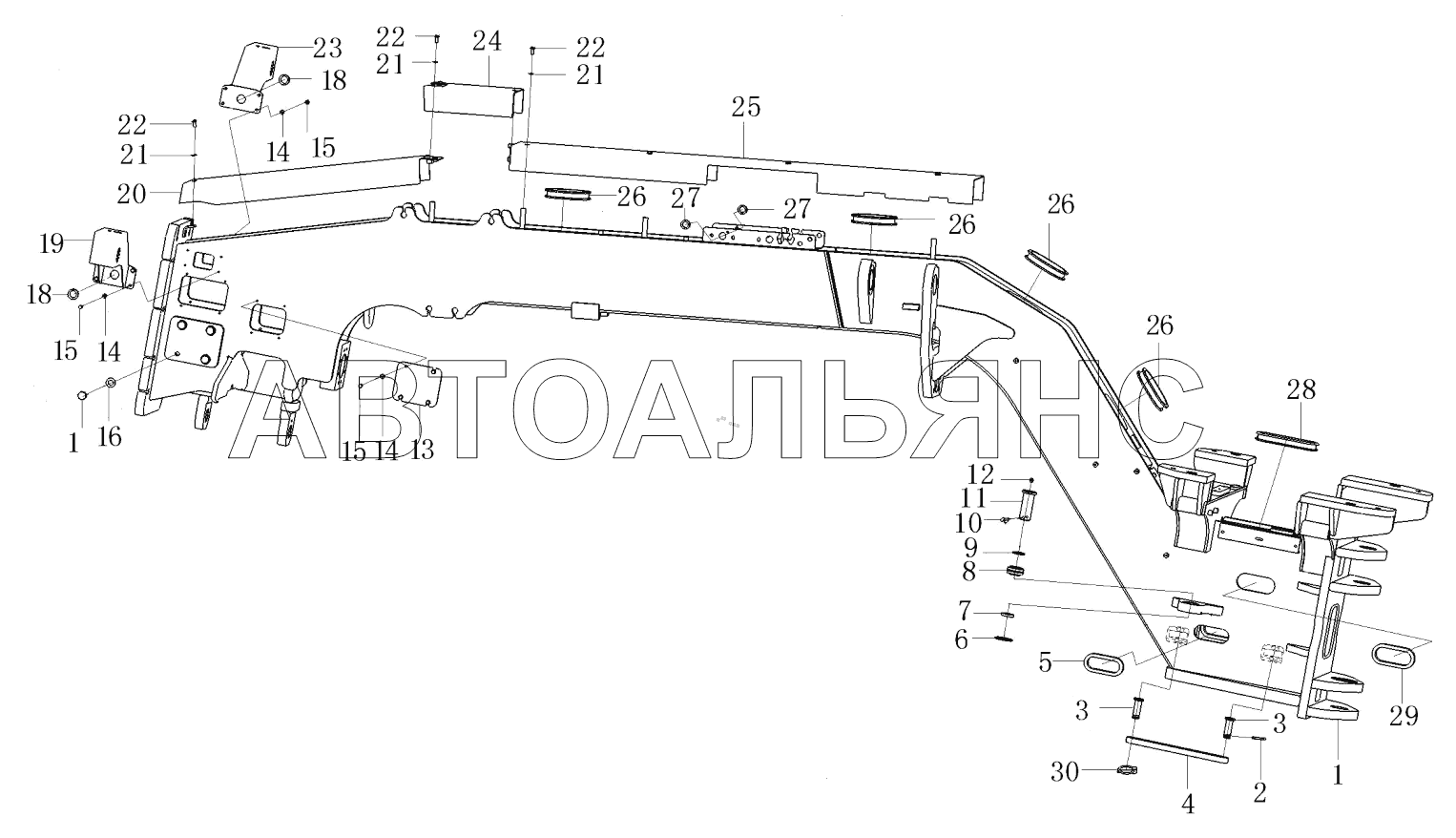

Front frame assembly G9190. Каталог 2013г.

06-463-020 Control valve G9190 Articulation ass G9190

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Front frame

Заводской номер: 28210008571 Количество на модель: 1
28210008571
1
2

Номер детали на чертеже:

2

SPLIT PIN GB91-8x50EpZn-Q235A

Заводской номер: 4016000194 Количество на модель: 1
4016000194
1
3

Номер детали на чертеже:

3

Pin

Заводской номер: 4016000329 Количество на модель: 2
4016000329
2
4

Номер детали на чертеже:

4

Lock lever

Заводской номер: 28210009441 Количество на модель: 1
28210009441
1
5

Номер детали на чертеже:

5

Rubber collar

Заводской номер: 28210009691 Количество на модель: 2
28210009691
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 28210010541 Количество на модель: 4
28210010541
4
7

Номер детали на чертеже:

7

Sleeve

Заводской номер: 28210010531 Количество на модель: 4
28210010531
4
8

Номер детали на чертеже:

8

Spherical plain bearing

Заводской номер: 4021000236 Количество на модель: 4
4021000236
4
9

Номер детали на чертеже:

9

Sleeve

Заводской номер: 28210010521 Количество на модель: 4
28210010521
4
10

Номер детали на чертеже:

10

Split pin

Заводской номер: 4016000099 Количество на модель: 4
4016000099
4
11

Номер детали на чертеже:

11

Pin

Заводской номер: 28210010511 Количество на модель: 4
28210010511
4
12

Номер детали на чертеже:

12

GREASE NIPPLE

Заводской номер: 4030000065 Количество на модель: 4
4030000065
4
13

Номер детали на чертеже:

13

Mounting plate

Заводской номер: 28210008881 Количество на модель: 2
28210008881
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4015000162 Количество на модель: 16
4015000162
16
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 4011000084 Количество на модель: 16
4011000084
16
16

Номер детали на чертеже:

16

WASHER GB97.1-24EpZn-300HV

Заводской номер: 4015000167 Количество на модель: 8
4015000167
8
17

Номер детали на чертеже:

17

Screw

Заводской номер: 4011000384 Количество на модель: 8
4011000384
8
18

Номер детали на чертеже:

18

RUBBER

Заводской номер: 29310000091 Количество на модель: 2
29310000091
2
19

Номер детали на чертеже:

19

Lantern bracket

Заводской номер: 28210011101 Количество на модель: 1
28210011101
1
20

Номер детали на чертеже:

20

Weld plate

Заводской номер: 28210008811 Количество на модель: 1
28210008811
1
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 4015000168 Количество на модель: 9
4015000168
9
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 4011000197 Количество на модель: 9
4011000197
9
23

Номер детали на чертеже:

23

Lantern bracket

Заводской номер: 28210011111 Количество на модель: 1
28210011111
1
24

Номер детали на чертеже:

24

Plate

Заводской номер: 28210008871 Количество на модель: 1
28210008871
1
25

Номер детали на чертеже:

25

Weld plate

Заводской номер: 28210008841 Количество на модель: 1
28210008841
1
26

Номер детали на чертеже:

26

Rubber sleeve

Заводской номер: 26240004811 Количество на модель: 4
26240004811
4
27

Номер детали на чертеже:

27

RUBBER SLEEVE

Заводской номер: 29310000071 Количество на модель: 2
29310000071
2
28

Номер детали на чертеже:

28

Rubber collar

Заводской номер: 28210009701 Количество на модель: 1
28210009701
1
29

Номер детали на чертеже:

29

Rubber sleeve

Заводской номер: 26240004821 Количество на модель: 1
26240004821
1
30

Номер детали на чертеже:

30

Clamp

Заводской номер: 28210010291 Количество на модель: 1
28210010291
1
