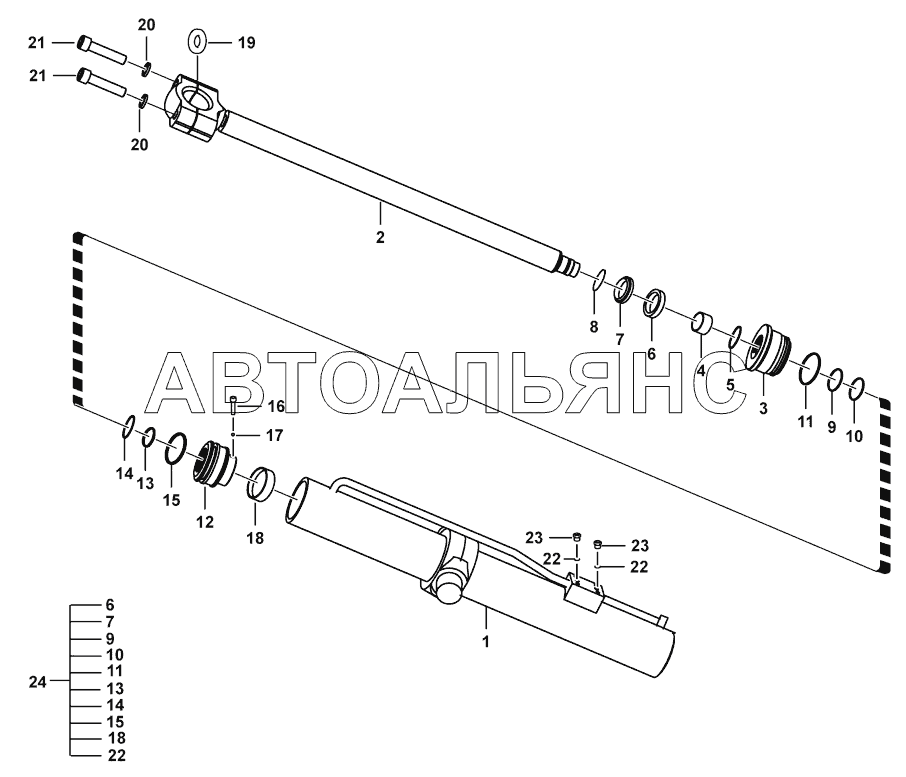

Cylinder G9138. Каталог 2020г.

Attaching frame G9138 Hydraulic cylinder G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder tube

Заводской номер: 4120006958002 Количество на модель: 1
4120006958002
1
2

Номер детали на чертеже:

2

Piston rod

Заводской номер: 4120006958003 Количество на модель: 1
4120006958003
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4120006958004 Количество на модель: 1
4120006958004
1
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 4120006958005 Количество на модель: 1
4120006958005
1
5

Номер детали на чертеже:

5

Retaining ring

Заводской номер: 4120006612004 Количество на модель: 1
4120006612004
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 4120006953005 Количество на модель: 1
4120006953005
1
7

Номер детали на чертеже:

7

Sealing ring kit

Заводской номер: 4120006603009 Количество на модель: 1
4120006603009
1
8

Номер детали на чертеже:

8

Piston

Заводской номер: 4120006612006 Количество на модель: 1
4120006612006
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 4120006958006 Количество на модель: 1
4120006958006
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 4120006958007 Количество на модель: 1
4120006958007
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 4120005018003 Количество на модель: 1
4120005018003
1
12

Номер детали на чертеже:

12

Piston

Заводской номер: 4120006958008 Количество на модель: 1
4120006958008
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4120006603015 Количество на модель: 1
4120006603015
1
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 4120006958009 Количество на модель: 2
4120006958009
2
15

Номер детали на чертеже:

15

Sealing ring

Заводской номер: 4120006953010 Количество на модель: 1
4120006953010
1
16

Номер детали на чертеже:

16

Screw

Заводской номер: 4120006953012 Количество на модель: 1
4120006953012
1
17

Номер детали на чертеже:

17

Ball

Заводской номер: 4120006603018 Количество на модель: 1
4120006603018
1
18

Номер детали на чертеже:

18

Sealing ring

Заводской номер: 4120006958010 Количество на модель: 2
4120006958010
2
19

Номер детали на чертеже:

19

Shim

Заводской номер: 4120004768015 Количество на модель: 1
4120004768015
1
20

Номер детали на чертеже:

20

Spring washer

Заводской номер: 4120004489010 Количество на модель: 2
4120004489010
2
21

Номер детали на чертеже:

21

Screw

Заводской номер: 4120006958011 Количество на модель: 2
4120006958011
2
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 4120006958012 Количество на модель: 2
4120006958012
2
23

Номер детали на чертеже:

23

Plug

Заводской номер: 4120006958013 Количество на модель: 2
4120006958013
2
24

Номер детали на чертеже:

24

Sealing ring kit

Заводской номер: 4120006958001 Количество на модель: 1
4120006958001
1
