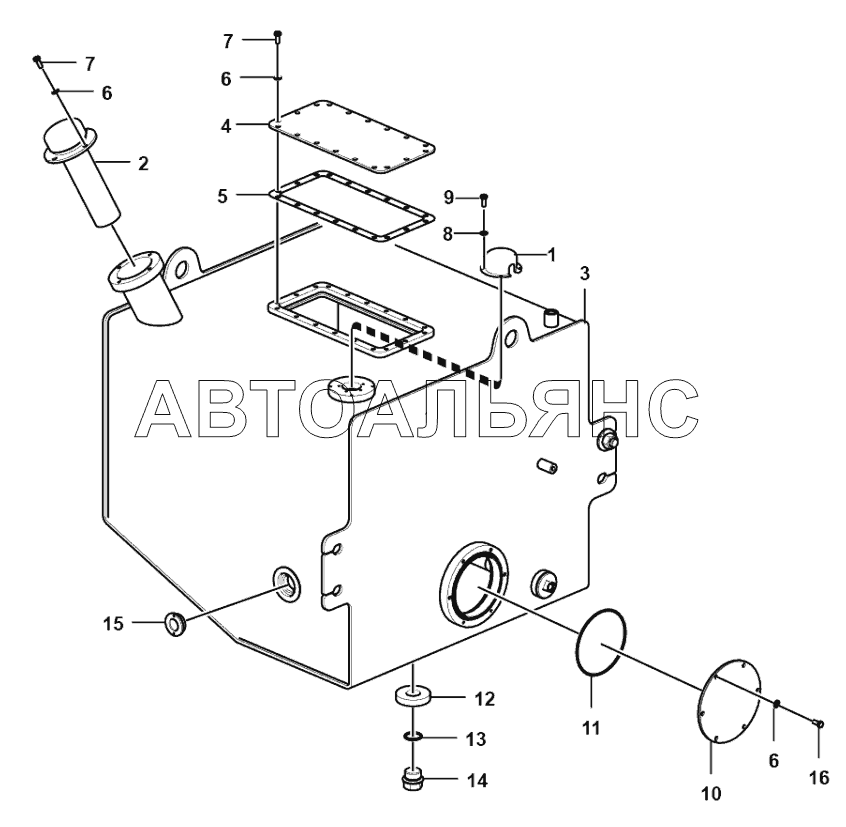

Fuel tank assembly G9138. Каталог 2020г.

Fuel tank system G9138 Radiator assembly G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 28020004561 Количество на модель: 1
28020004561
1
2

Номер детали на чертеже:

2

Fuel filter

Заводской номер: 4110000613 Количество на модель: 1
4110000613
1
3

Номер детали на чертеже:

3

Fuel tank

Заводской номер: 28020006071 Количество на модель: 1
28020006071
1
4

Номер детали на чертеже:

4

Cover plate

Заводской номер: 28020004541 Количество на модель: 1
28020004541
1
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 28110004611 Количество на модель: 1
28110004611
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 4015000072 Количество на модель: 28
4015000072
28
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 4011000102 Количество на модель: 22
4011000102
22
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 4015000110 Количество на модель: 4
4015000110
4
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 4014000023 Количество на модель: 4
4014000023
4
10

Номер детали на чертеже:

10

Flange

Заводской номер: 28020004751 Количество на модель: 1
28020004751
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 4030000732 Количество на модель: 1
4030000732
1
12

Номер детали на чертеже:

12

RING MAGNET

Заводской номер: 4190000008 Количество на модель: 1
4190000008
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4030000099 Количество на модель: 1
4030000099
1
14

Номер детали на чертеже:

14

Plug

Заводской номер: 28020000021 Количество на модель: 1
28020000021
1
15

Номер детали на чертеже:

15

Filter

Заводской номер: 28020005531 Количество на модель: 1
28020005531
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 4011000105 Количество на модель: 6
4011000105
6
