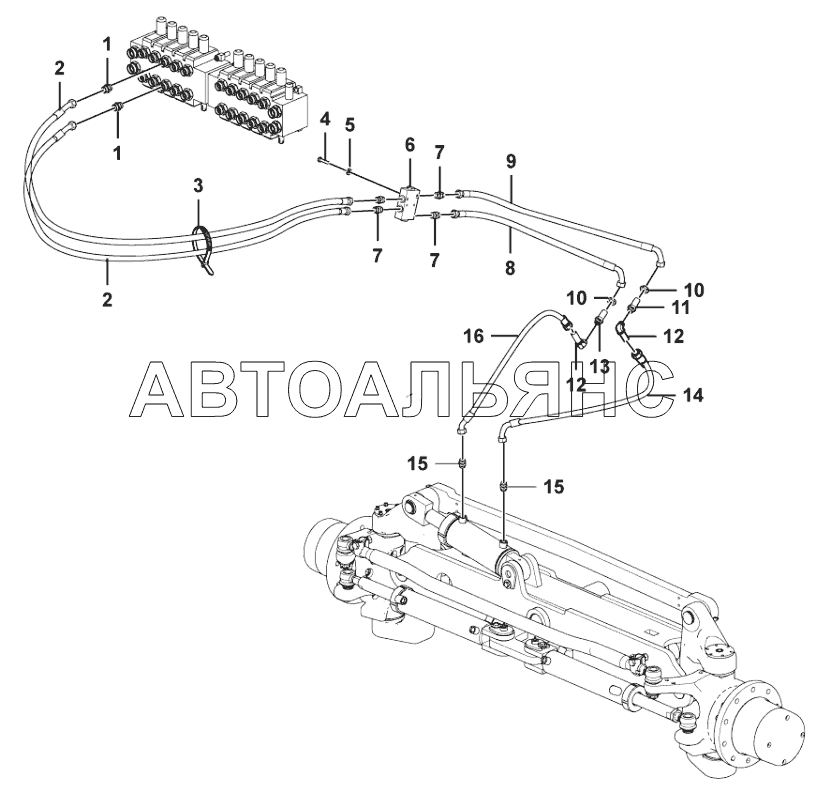

Tip arm G9138. Каталог 2020г.

Hydraulic fluid tank assembly G9138 Control valve G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nipple

Заводской номер: 4120004894 Количество на модель: 2
4120004894
2
2

Номер детали на чертеже:

2

Hose

Заводской номер: 4120007459 Количество на модель: 2
4120007459
2
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 4190000020 Количество на модель: 6
4190000020
6
4

Номер детали на чертеже:

4

BOLT GB5783-M8x50EpZn-8.8

Заводской номер: 4011000702 Количество на модель: 2
4011000702
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 4015000072 Количество на модель: 2
4015000072
2
6

Номер детали на чертеже:

6

Hydraulic lock

Заводской номер: 4120004030 Количество на модель: 1
4120004030
1
7

Номер детали на чертеже:

7

Nipple

Заводской номер: 4120002235 Количество на модель: 4
4120002235
4
8

Номер детали на чертеже:

8

Hose

Заводской номер: 4120007460 Количество на модель: 1
4120007460
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 4120007461 Количество на модель: 1
4120007461
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: 28120004661 Количество на модель: 2
28120004661
2
11

Номер детали на чертеже:

11

Nipple

Заводской номер: 28360003951 Количество на модель: 1
28360003951
1
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 4190000139 Количество на модель: 2
4190000139
2
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 28360003941 Количество на модель: 1
28360003941
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 4120007401 Количество на модель: 1
4120007401
1
15

Номер детали на чертеже:

15

Nipple

Заводской номер: 4120003637 Количество на модель: 2
4120003637
2
16

Номер детали на чертеже:

16

Hose

Заводской номер: 4120007402 Количество на модель: 1
4120007402
1
