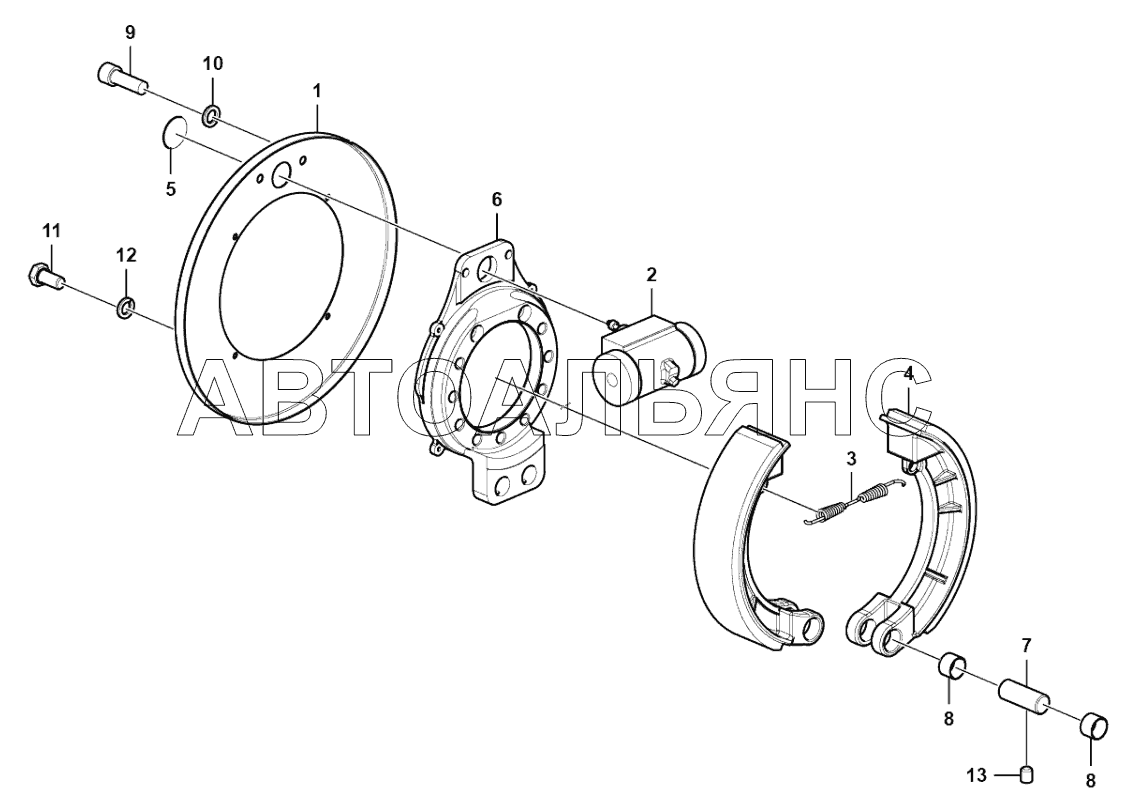

Drum brake G9138. Каталог 2020г.

Brake G9138 Hydraulic fluid tank assembly G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Dust cover

Заводской номер: 4190003578001 Количество на модель: 1
4190003578001
1
2

Номер детали на чертеже:

2

Brake cylinder

Заводской номер: 4190003578002 Количество на модель: 1
4190003578002
1
3

Номер детали на чертеже:

3

Return spring

Заводской номер: 4190003578003 Количество на модель: 1
4190003578003
1
4

Номер детали на чертеже:

4

Brake shoe

Заводской номер: 4190003578004 Количество на модель: 2
4190003578004
2
5

Номер детали на чертеже:

5

Cap plug

Заводской номер: 4190003578005 Количество на модель: 2
4190003578005
2
6

Номер детали на чертеже:

6

Brake anchorage

Заводской номер: 4190003578006 Количество на модель: 1
4190003578006
1
7

Номер детали на чертеже:

7

Pin

Заводской номер: 4190003578007 Количество на модель: 2
4190003578007
2
8

Номер детали на чертеже:

8

Sleeve

Заводской номер: 4190003578008 Количество на модель: 4
4190003578008
4
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 4190003578009 Количество на модель: 2
4190003578009
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 4190003578010 Количество на модель: 2
4190003578010
2
11

Номер детали на чертеже:

11

Screw

Заводской номер: 4190003578011 Количество на модель: 4
4190003578011
4
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4190003578012 Количество на модель: 4
4190003578012
4
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4190003578013 Количество на модель: 2
4190003578013
2
