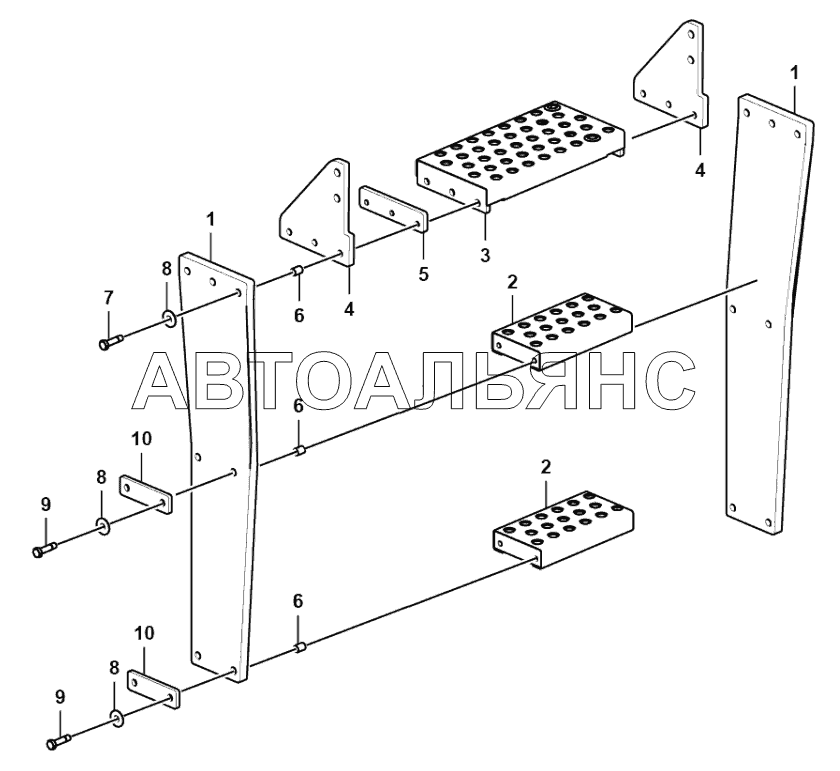

Ladder G9138. Каталог 2020г.

Cover accessories G9138 Battery box assembiy G9138

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rubber plate

Заводской номер: 28290004882 Количество на модель: 2
28290004882
2
2

Номер детали на чертеже:

2

Foot step

Заводской номер: 28290004891 Количество на модель: 2
28290004891
2
3

Номер детали на чертеже:

3

Foot step

Заводской номер: 28290004901 Количество на модель: 1
28290004901
1
4

Номер детали на чертеже:

4

Fixing plate

Заводской номер: 28290004921 Количество на модель: 2
28290004921
2
5

Номер детали на чертеже:

5

Fixing plate

Заводской номер: 28290004931 Количество на модель: 2
28290004931
2
6

Номер детали на чертеже:

6

Thimble

Заводской номер: 28290004941 Количество на модель: 14
28290004941
14
7

Номер детали на чертеже:

7

BOLT GB5782-M10x55EpZn-8.8

Заводской номер: 4011000049 Количество на модель: 6
4011000049
6
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 4015000197 Количество на модель: 14
4015000197
14
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 4011000184 Количество на модель: 8
4011000184
8
10

Номер детали на чертеже:

10

Fixing plate

Заводской номер: 28290004911 Количество на модель: 4
28290004911
4
