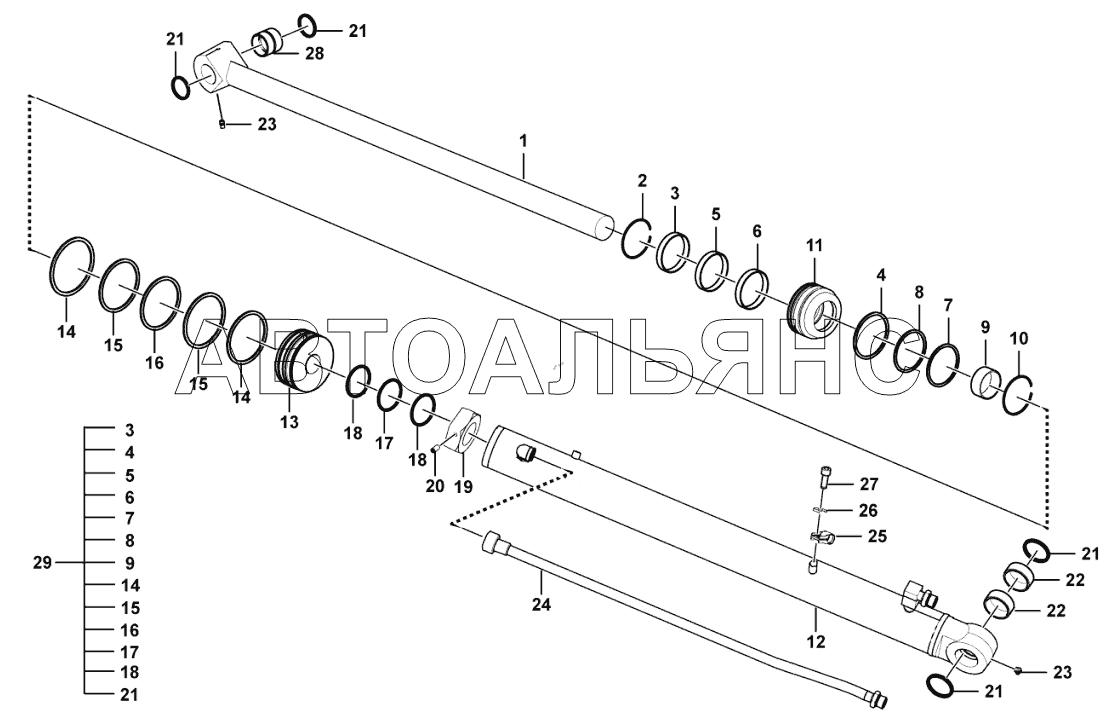

Boom cylinder B877. Каталог 2017г.

Hydraulic cylinder B877 Boom cylinder B877

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Piston rod

Заводской номер: 4120005020013 Количество на модель: 1
4120005020013
1
2

Номер детали на чертеже:

2

Retaining ring

Заводской номер: 4120006442007 Количество на модель: 1
4120006442007
1
3

Номер детали на чертеже:

3

Sealing ring

Заводской номер: 4120005020014 Количество на модель: 1
4120005020014
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 4120006310009 Количество на модель: 1
4120006310009
1
5

Номер детали на чертеже:

5

Sealing ring

Заводской номер: 4120005020015 Количество на модель: 1
4120005020015
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 4120005020016 Количество на модель: 1
4120005020016
1
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 4120005020017 Количество на модель: 1
4120005020017
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 4120005020018 Количество на модель: 2
4120005020018
2
9

Номер детали на чертеже:

9

Bushing

Заводской номер: 4120005020019 Количество на модель: 1
4120005020019
1
10

Номер детали на чертеже:

10

Retaining ring

Заводской номер: 4120006442005 Количество на модель: 1
4120006442005
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: 4120005020020 Количество на модель: 1
4120005020020
1
12

Номер детали на чертеже:

12

Cylinder tube

Заводской номер: 4120005020021 Количество на модель: 1
4120005020021
1
13

Номер детали на чертеже:

13

Piston

Заводской номер: 4120005020022 Количество на модель: 1
4120005020022
1
14

Номер детали на чертеже:

14

Sealing ring

Заводской номер: 4120005020023 Количество на модель: 2
4120005020023
2
15

Номер детали на чертеже:

15

Sealing ring

Заводской номер: 4120005020024 Количество на модель: 2
4120005020024
2
16

Номер детали на чертеже:

16

Sealing ring

Заводской номер: 4120005020025 Количество на модель: 1
4120005020025
1
17

Номер детали на чертеже:

17

Sealing ring

Заводской номер: 4120006118015 Количество на модель: 1
4120006118015
1
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 4120005022028 Количество на модель: 2
4120005022028
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 4120006255006 Количество на модель: 1
4120006255006
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4120005020026 Количество на модель: 1
4120005020026
1
21

Номер детали на чертеже:

21

Sealing ring

Заводской номер: 4120005022037 Количество на модель: 4
4120005022037
4
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 4120006375004 Количество на модель: 2
4120006375004
2
23

Номер детали на чертеже:

23

Grease cup

Заводской номер: 4120005801013 Количество на модель: 2
4120005801013
2
24

Номер детали на чертеже:

24

Pipe

Заводской номер: 4120005020027 Количество на модель: 1
4120005020027
1
25

Номер детали на чертеже:

25

Clamp

Заводской номер: 4120005494014 Количество на модель: 1
4120005494014
1
26

Номер детали на чертеже:

26

Block

Заводской номер: 4120005803010 Количество на модель: 1
4120005803010
1
27

Номер детали на чертеже:

27

Screw

Заводской номер: 4120005803011 Количество на модель: 1
4120005803011
1
28

Номер детали на чертеже:

28

Bushing

Заводской номер: 4120005020012 Количество на модель: 1
4120005020012
1
29

Номер детали на чертеже:

29

Sealing kit

Заводской номер: 4120005020028 Количество на модель: 1
4120005020028
1
Hydraulic cylinder B877 Boom cylinder B877
