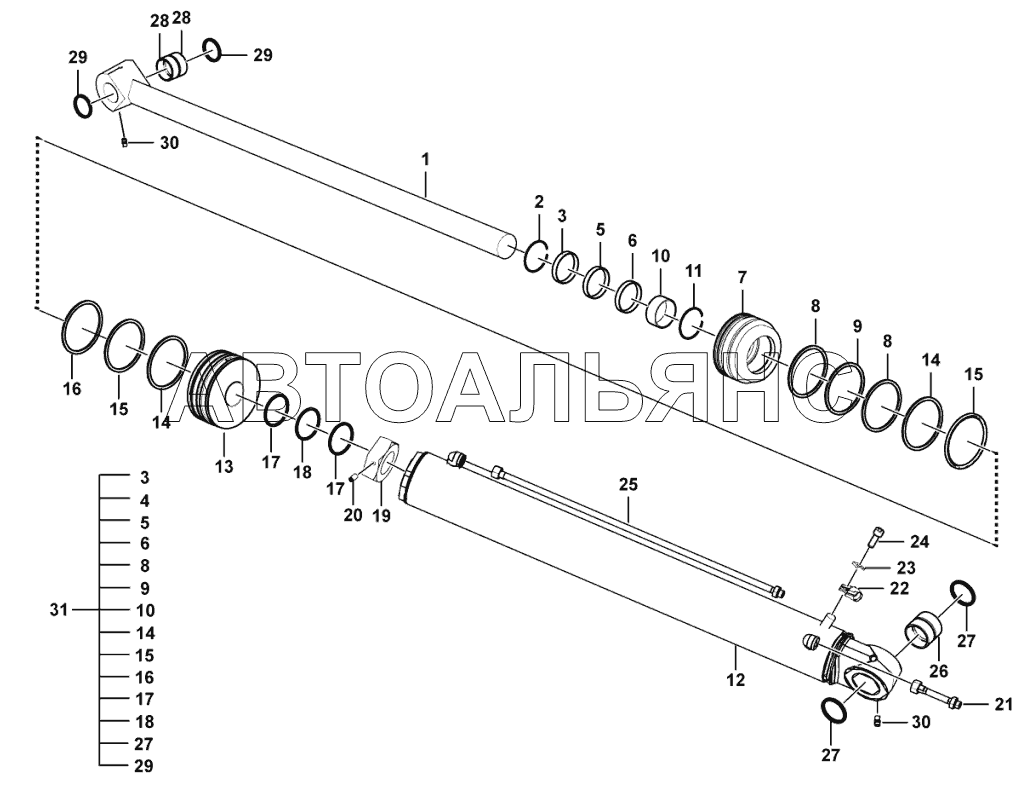

Tilt cylinder B877. Каталог 2017г.

Hydraulic cylinder B877 Hydraulic cylinder B877

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Piston rod

Заводской номер: 4120005494003 Количество на модель: 1
4120005494003
1
2

Номер детали на чертеже:

2

Retaining ring

Заводской номер: 4120005494007 Количество на модель: 1
4120005494007
1
3

Номер детали на чертеже:

3

Sealing ring

Заводской номер: 4120005797005 Количество на модель: 1
4120005797005
1
4

Номер детали на чертеже:

4

Sealing ring

Заводской номер: 4120006118013 Количество на модель: 1
4120006118013
1
5

Номер детали на чертеже:

5

Sealing ring

Заводской номер: 4120005022020 Количество на модель: 1
4120005022020
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 4120005026015 Количество на модель: 1
4120005026015
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 4120005494004 Количество на модель: 1
4120005494004
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 4120005797006 Количество на модель: 1
4120005797006
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 4120005797007 Количество на модель: 1
4120005797007
1
10

Номер детали на чертеже:

10

Bushing

Заводской номер: 4120005494005 Количество на модель: 1
4120005494005
1
11

Номер детали на чертеже:

11

Retaining ring

Заводской номер: 4120005494006 Количество на модель: 1
4120005494006
1
12

Номер детали на чертеже:

12

Cylinder tube

Заводской номер: 4120005797001 Количество на модель: 1
4120005797001
1
13

Номер детали на чертеже:

13

Piston

Заводской номер: 4120005494008 Количество на модель: 1
4120005494008
1
14

Номер детали на чертеже:

14

Sealing ring

Заводской номер: 4120005797008 Количество на модель: 2
4120005797008
2
15

Номер детали на чертеже:

15

Sealing ring

Заводской номер: 4120005797009 Количество на модель: 2
4120005797009
2
16

Номер детали на чертеже:

16

Sealing ring

Заводской номер: 4120005797010 Количество на модель: 1
4120005797010
1
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 4120005024017 Количество на модель: 2
4120005024017
2
18

Номер детали на чертеже:

18

O-ring

Заводской номер: 4120005024018 Количество на модель: 1
4120005024018
1
19

Номер детали на чертеже:

19

Nut

Заводской номер: 4120005494009 Количество на модель: 1
4120005494009
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4120005494010 Количество на модель: 1
4120005494010
1
21

Номер детали на чертеже:

21

Oil pipe

Заводской номер: 4120005494015 Количество на модель: 1
4120005494015
1
22

Номер детали на чертеже:

22

Clamp

Заводской номер: 4120005494014 Количество на модель: 2
4120005494014
2
23

Номер детали на чертеже:

23

Block

Заводской номер: 4120005803010 Количество на модель: 2
4120005803010
2
24

Номер детали на чертеже:

24

Screw

Заводской номер: 4120005803011 Количество на модель: 2
4120005803011
2
25

Номер детали на чертеже:

25

Oil pipe

Заводской номер: 4120005494013 Количество на модель: 1
4120005494013
1
26

Номер детали на чертеже:

26

Bushing

Заводской номер: 4120005020012 Количество на модель: 1
4120005020012
1
27

Номер детали на чертеже:

27

Sealing ring

Заводской номер: 4120005022037 Количество на модель: 4
4120005022037
4
28

Номер детали на чертеже:

28

Bushing

Заводской номер: 4120005494012 Количество на модель: 2
4120005494012
2
29

Номер детали на чертеже:

29

Sealing ring

Заводской номер: 4120005797011 Количество на модель: 2
4120005797011
2
30

Номер детали на чертеже:

30

Grease cup

Заводской номер: 4120005801013 Количество на модель: 2
4120005801013
2
31

Номер детали на чертеже:

31

Sealing kit

Заводской номер: 4120005797003 Количество на модель: 1
4120005797003
1
