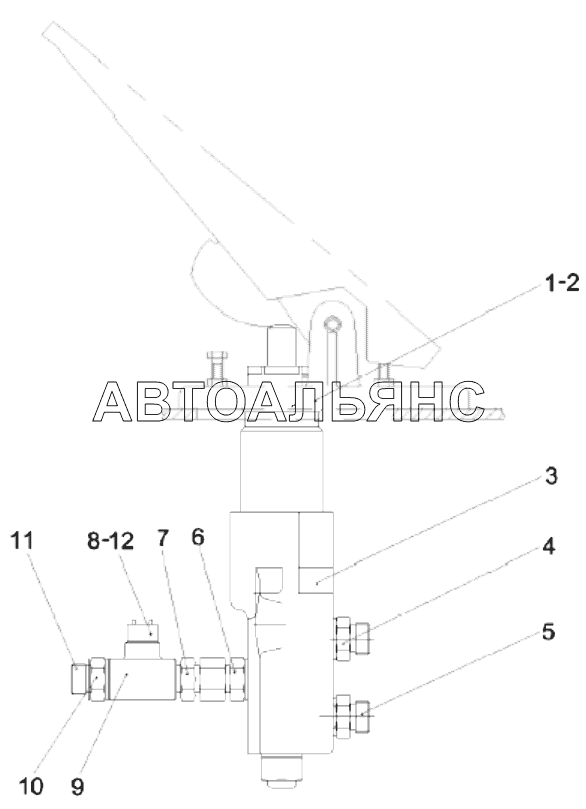

A810201069499 Diagram, assembly, component, brake valve SDCY90K6C

A819700001629 Group, cooling switching valve SDCY90K6C B220401001141 Valve, brake SDCY90K6C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: A210111000090 Количество на модель: 2
A210111000090
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: A210401000017 Количество на модель: 2
A210401000017
2
3

Номер детали на чертеже:

3

Valve, brake

Заводской номер: B220401001141 Количество на модель: 1
B220401001141
1
4

Номер детали на чертеже:

4

Connector, hose, GE12LMEDOMDA3C

Заводской номер: B210780000037 Количество на модель: 1
B210780000037
1
5

Номер детали на чертеже:

5

Pipe joint GE10LM16x1.5EDOMDA3C

Заводской номер: B210780001026 Количество на модель: 1
B210780001026
1
6

Номер детали на чертеже:

6

Connector, tubing

Заводской номер: B210780001701 Количество на модель: 1
B210780001701
1
7

Номер детали на чертеже:

7

Connector, hose, GE12LM14x1.5EDOMDA3C

Заводской номер: B210780000232 Количество на модель: 1
B210780000232
1
8

Номер детали на чертеже:

8

Switch, pressure

Заводской номер: B241200000935 Количество на модель: 1
B241200000935
1
9

Номер детали на чертеже:

9

Seal, brake switch

Заводской номер: 10244687 Количество на модель: 1
10244687
1
10

Номер детали на чертеже:

10

Connector, pipe

Заводской номер: B210780000036 Количество на модель: 1
B210780000036
1
11

Номер детали на чертеже:

11

Connector, hose, EW12LOMDA3C

Заводской номер: B210780000024 Количество на модель: 1
B210780000024
1
12

Номер детали на чертеже:

12

Washer 12JB982

Заводской номер: A210434000006 Количество на модель: 2
A210434000006
2
