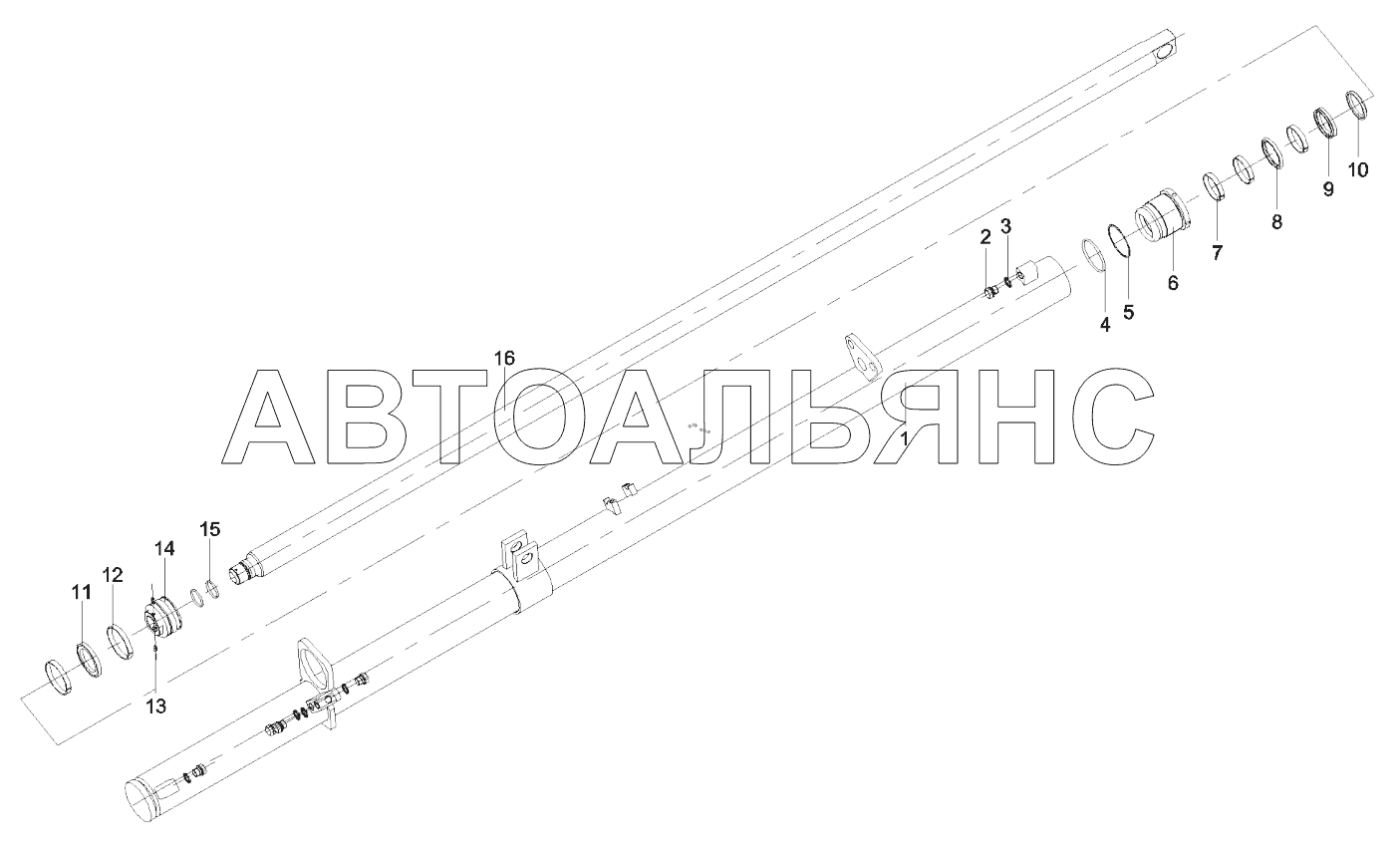

10865628 Horizontal Cylinder QY50CS93

10865624 Horizontal Cylinder QY50CS93 10059849 Front vertical oil cylinder QY50CS93

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder body assembly

Заводской номер: 10865629 Количество на модель: 1
10865629
1
2

Номер детали на чертеже:

2

Plug, screw

Заводской номер: A210332000001 Количество на модель: 5
A210332000001
5
3

Номер детали на чертеже:

3

Washer

Заводской номер: A210434000008 Количество на модель: 5
A210434000008
5
4

Номер детали на чертеже:

4

O-ring

Заводской номер: A210609000165 Количество на модель: 1
A210609000165
1
5

Номер детали на чертеже:

5

Retainer Ring

Заводской номер: 10183452 Количество на модель: 1
10183452
1
6

Номер детали на чертеже:

6

Guide sleeve

Заводской номер: 11417808 Количество на модель: 1
11417808
1
7

Номер детали на чертеже:

7

Ring, guide

Заводской номер: B230101001494 Количество на модель: 3
B230101001494
3
8

Номер детали на чертеже:

8

Ring, seal, GS

Заводской номер: B230101001497 Количество на модель: 1
B230101001497
1
9

Номер детали на чертеже:

9

Ring, seal, SIL

Заводской номер: B230101001500 Количество на модель: 1
B230101001500
1
10

Номер детали на чертеже:

10

Ring, dustproof, PW

Заводской номер: B230101001682 Количество на модель: 1
B230101001682
1
11

Номер детали на чертеже:

11

OK-ring, seal

Заводской номер: B230101000132 Количество на модель: 1
B230101000132
1
12

Номер детали на чертеже:

12

Ring, guide

Заводской номер: B230101001681 Количество на модель: 2
B230101001681
2
13

Номер детали на чертеже:

13

Screw

Заводской номер: 24000485 Количество на модель: 2
24000485
2
14

Номер детали на чертеже:

14

Piston

Заводской номер: 10182700 Количество на модель: 1
10182700
1
15

Номер детали на чертеже:

15

O-ring

Заводской номер: A210609000117 Количество на модель: 2
A210609000117
2
16

Номер детали на чертеже:

16

Piston Rod

Заводской номер: 10182710 Количество на модель: 1
10182710
1
10865624 Horizontal Cylinder QY50CS93 10059849 Front vertical oil cylinder QY50CS93
