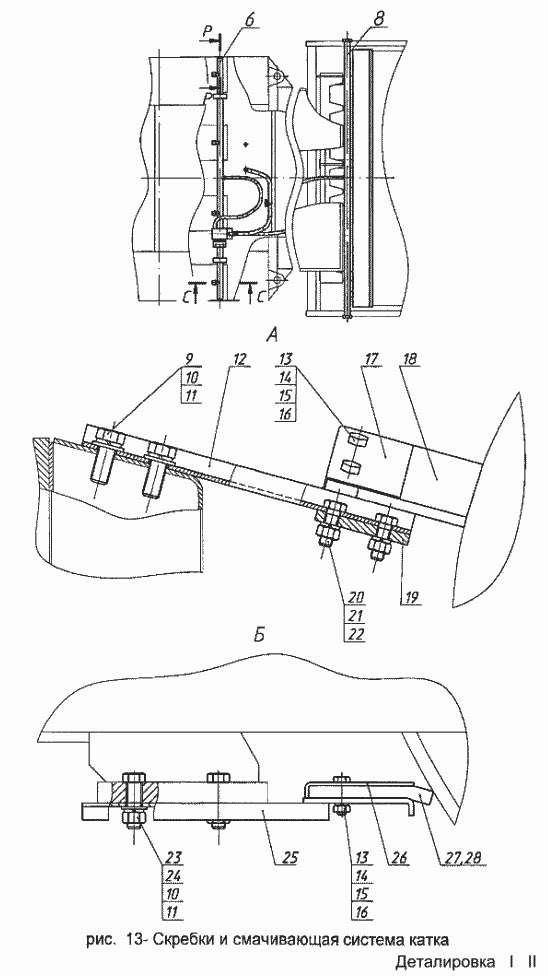

Скребки и смазывающая система катка ДУ-84. Каталог 2005г.

Скребки и смазывающая система катка ДУ-84 Скребки и смазывающая система катка (деталировка) ДУ-84

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
6

Номер детали на чертеже:

6

Труба

Заводской номер: ДУ-84.133.360 Количество на модель: 1
ДУ-84.133.360
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: ДУ-84.133.380 Количество на модель: 1
ДУ-84.133.380
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: ДУ-84.133.390 Количество на модель: 1
ДУ-84.133.390
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: ДУ-84.133.370 Количество на модель: 1
ДУ-84.133.370
1
9

Номер детали на чертеже:

9

Болт М16-8gх40.58.019 ГОСТ7798

Заводской номер: [Болт М16-8gх40.58.019 ГОСТ7798] Количество на модель: 4
[Болт М16-8gх40.58.019 ГОСТ7798]
4
10

Номер детали на чертеже:

10

Шайба 16.65Г.0121 ГОСТ6402

Заводской номер: [Шайба 16.65Г.0121 ГОСТ6402] Количество на модель: 16
[Шайба 16.65Г.0121 ГОСТ6402]
16
11

Номер детали на чертеже:

11

Шайба А.16.02.Ст3.0121 ГОСТ11371

Заводской номер: [Шайба А.16.02.Ст3.0121 ГОСТ11371] Количество на модель: 16
[Шайба А.16.02.Ст3.0121 ГОСТ11371]
16
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ДМ-57.06.002 Количество на модель: 2
ДМ-57.06.002
2
13

Номер детали на чертеже:

13

Болт М10-8gх40.58.019 ГОСТ7798

Заводской номер: [Болт М10-8gх40.58.019 ГОСТ7798] Количество на модель: 28
[Болт М10-8gх40.58.019 ГОСТ7798]
28
14

Номер детали на чертеже:

14

Гайка М10-7Н.5.019 ГОСТ5927

Заводской номер: [Гайка М10-7Н.5.019 ГОСТ5927] Количество на модель: 8
[Гайка М10-7Н.5.019 ГОСТ5927]
8
15

Номер детали на чертеже:

15

Шайба 10.65Г.0121 ГОСТ6402

Заводской номер: [Шайба 10.65Г.0121 ГОСТ6402] Количество на модель: 28
[Шайба 10.65Г.0121 ГОСТ6402]
28
16

Номер детали на чертеже:

16

Шайба А.10.02.Ст3.0121 ГОСТ11371

Заводской номер: [Шайба А.10.02.Ст3.0121 ГОСТ11371] Количество на модель: 28
[Шайба А.10.02.Ст3.0121 ГОСТ11371]
28
17

Номер детали на чертеже:

17

Планка

Заводской номер: ДУ-64.203.006 Количество на модель: 4
ДУ-64.203.006
4
18

Номер детали на чертеже:

18

Пластина

Заводской номер: ДУ-64.203.007 Количество на модель: 4
ДУ-64.203.007
4
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: ДУ-64.203.008 Количество на модель: 2
ДУ-64.203.008
2
20

Номер детали на чертеже:

20

Болт М12-8gх30.58.019 ГОСТ7798

Заводской номер: [Болт М12-8gх30.58.019 ГОСТ7798] Количество на модель: 8
[Болт М12-8gх30.58.019 ГОСТ7798]
8
21

Номер детали на чертеже:

21

Гайка М12-7Н.5.019 ГОСТ5927

Заводской номер: [Гайка М12-7Н.5.019 ГОСТ5927] Количество на модель: 8
[Гайка М12-7Н.5.019 ГОСТ5927]
8
23

Номер детали на чертеже:

23

Болт М16-8gх50.58.019 ГОСТ7798

Заводской номер: [Болт М16-8gх50.58.019 ГОСТ7798] Количество на модель: 12
[Болт М16-8gх50.58.019 ГОСТ7798]
12
24

Номер детали на чертеже:

24

Гайка М16-7Н.5.019 ГОСТ5927

Заводской номер: [Гайка М16-7Н.5.019 ГОСТ5927] Количество на модель: 12
[Гайка М16-7Н.5.019 ГОСТ5927]
12
25

Номер детали на чертеже:

25

Скребок

Заводской номер: ДУ-84.133.070 Количество на модель: 2
ДУ-84.133.070
2
26

Номер детали на чертеже:

26

Планка

Заводской номер: ДУ-84.133.055-01 Количество на модель: 2
ДУ-84.133.055-01
2
27

Номер детали на чертеже:

27

Скребок

Заводской номер: ДУ-98.107.046 Количество на модель: 2
ДУ-98.107.046
2
28

Номер детали на чертеже:

28

Скребок

Заводской номер: ДУ-98.107.046-04 Количество на модель: 2
ДУ-98.107.046-04
2
Скребки и смазывающая система катка ДУ-84 Скребки и смазывающая система катка (деталировка) ДУ-84
