Установка электрооборудования на раме ТГ-221КМ. Каталог 2006г.

Электрооборудование ТГ-221КМ Электрооборудование стрелы грузовой ТГ-221КМ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

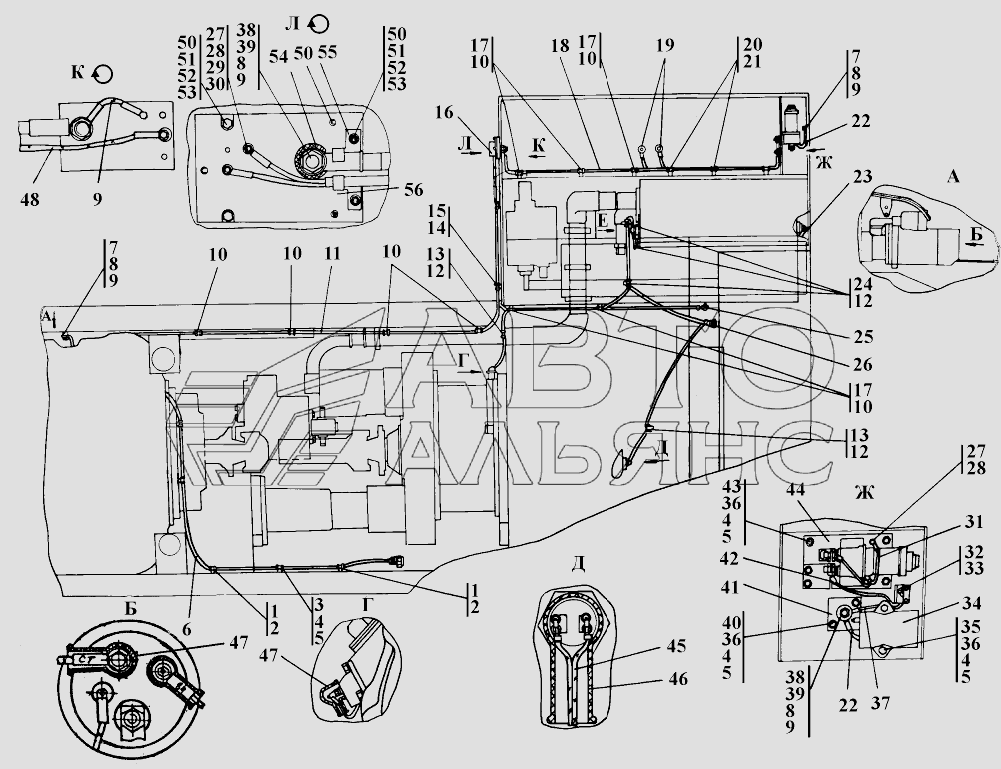

Установка электрооборудования на раме

Заводской номер: 311502-10-13-02СП Количество на модель:
311502-10-13-02СП

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 311502-10-13-02-10СП Количество на модель:
311502-10-13-02-10СП

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 311502-10-13-02-20СП Количество на модель:
311502-10-13-02-20СП

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 311502-10-13-03СП Количество на модель:
311502-10-13-03СП

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 311502-10-13-03-10СП Количество на модель:
311502-10-13-03-10СП

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 311502-10-13-03-20СП Количество на модель:
311502-10-13-03-20СП
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 700-41-6684-09 Количество на модель: 3
700-41-6684-09
3
2

Номер детали на чертеже:

2

Хомутик

Заводской номер: 58-41-2006-05 Количество на модель: 3
58-41-2006-05
3
3

Номер детали на чертеже:

3

Болт М8-6gх16

Заводской номер: БолтМ8-6gх16 Количество на модель: 22
БолтМ8-6gх16
22
4

Номер детали на чертеже:

4

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 35
Шайба8Т
35
5

Номер детали на чертеже:

5

Шайба 8.01.08кп.0221 ГОСТ 11371-78

Заводской номер: 310150-20 Количество на модель: 39
310150-20
39
5

Номер детали на чертеже:

5

Шайба 8.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310150 Количество на модель:
310150
6

Номер детали на чертеже:

6

Электрооборудование двигателя

Заводской номер: 2006-10-12-03СП Количество на модель:
2006-10-12-03СП
6

Номер детали на чертеже:

6

Электрооборудование двигателя

Заводской номер: 2006-10-12-02СП Количество на модель:
2006-10-12-02СП
6

Номер детали на чертеже:

6

Электрооборудование двигателя

Заводской номер: 2006-10-12-02-20СП Количество на модель: 1
2006-10-12-02-20СП
1
6

Номер детали на чертеже:

6

Электрооборудование двигателя

Заводской номер: 2006-10-12-03-20СП Количество на модель: 1
2006-10-12-03-20СП
1
7

Номер детали на чертеже:

7

Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70

Заводской номер: 280320-20 Количество на модель: 2
280320-20
2
7

Номер детали на чертеже:

7

Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70

Заводской номер: 280320 Количество на модель:
280320
8

Номер детали на чертеже:

8

Шайба 12.ОТ

Заводской номер: Шайба12.ОТ Количество на модель: 8
Шайба12.ОТ
8
9

Номер детали на чертеже:

9

Шайба 12х2.01.10.019 ГОСТ 11371-78

Заводской номер: 310210 Количество на модель:
310210
9

Номер детали на чертеже:

9

Шайба 12х2.01.10.0221 ГОСТ 11371-78

Заводской номер: 310210-20 Количество на модель: 8
310210-20
8
10

Номер детали на чертеже:

10

Хомутик

Заводской номер: 700-41-3179 Количество на модель: 10
700-41-3179
10
11

Номер детали на чертеже:

11

Провод

Заводской номер: 312001-10-131СП Количество на модель:
312001-10-131СП
11

Номер детали на чертеже:

11

Провод

Заводской номер: 312001-10-131-20СП Количество на модель: 1
312001-10-131-20СП
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 700-40-6684-06 Количество на модель: 5
700-40-6684-06
5
13

Номер детали на чертеже:

13

Хомутик

Заводской номер: 415119 Количество на модель: 2
415119
2
14

Номер детали на чертеже:

14

Хомутик

Заводской номер: 700-41-3307 Количество на модель: 2
700-41-3307
2
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 700-40-6684-03 Количество на модель: 2
700-40-6684-03
2
16

Номер детали на чертеже:

16

Кожух

Заводской номер: 404-10-17 Количество на модель:
404-10-17
16

Номер детали на чертеже:

16

Кожух

Заводской номер: 404-10-17-20 Количество на модель: 1
404-10-17-20
1
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 700-40-6684-04 Количество на модель: 6
700-40-6684-04
6
18

Номер детали на чертеже:

18

Провод

Заводской номер: 312001-10-109-06-20СП Количество на модель: 1
312001-10-109-06-20СП
1
18

Номер детали на чертеже:

18

Провод

Заводской номер: 312001-10-109-06СП Количество на модель:
312001-10-109-06СП
19

Номер детали на чертеже:

19

Провод

Заводской номер: 2001-10-110-07-20СП Количество на модель: 2
2001-10-110-07-20СП
2
19

Номер детали на чертеже:

19

Провод

Заводской номер: 2001-10-110-07СП Количество на модель:
2001-10-110-07СП
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 700-40-6684-02 Количество на модель: 3
700-40-6684-02
3
21

Номер детали на чертеже:

21

Хомутик

Заводской номер: 700-41-3187 Количество на модель: 3
700-41-3187
3
22

Номер детали на чертеже:

22

Провод

Заводской номер: 2001-10-119-20СП Количество на модель: 2
2001-10-119-20СП
2
22

Номер детали на чертеже:

22

Провод

Заводской номер: 2001-10-119СП Количество на модель:
2001-10-119СП
23

Номер детали на чертеже:

23

Электрооборудование гидробака

Заводской номер: ТТ2501-10-145СП Количество на модель:
ТТ2501-10-145СП
23

Номер детали на чертеже:

23

Электрооборудование гидробака

Заводской номер: ТТ2501-10-145-20СП Количество на модель: 1
ТТ2501-10-145-20СП
1
24

Номер детали на чертеже:

24

Хомутик

Заводской номер: 415090 Количество на модель: 3
415090
3
25

Номер детали на чертеже:

25

Жгут

Заводской номер: 311502-10-125СП Количество на модель:
311502-10-125СП
25

Номер детали на чертеже:

25

Жгут

Заводской номер: 311502-10-125-20СП Количество на модель: 1
311502-10-125-20СП
1
26

Номер детали на чертеже:

26

Жгут

Заводской номер: 311502-10-102СП Количество на модель:
311502-10-102СП
26

Номер детали на чертеже:

26

Жгут

Заводской номер: 311502-10-102-20СП Количество на модель: 1
311502-10-102-20СП
1
27

Номер детали на чертеже:

27

Шпилька

Заводской номер: 295010-20 Количество на модель: 3
295010-20
3
27

Номер детали на чертеже:

27

Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76

Заводской номер: 295010 Количество на модель:
295010
28

Номер детали на чертеже:

28

Гайка М5

Заводской номер: ГайкаМ5 Количество на модель: 12
ГайкаМ5
12
29

Номер детали на чертеже:

29

Шайба 5

Заводской номер: Шайба5 Количество на модель: 12
Шайба5
12
30

Номер детали на чертеже:

30

Шайба 5.01.10.019 ГОСТ 11371-78

Заводской номер: 310080 Количество на модель:
310080
30

Номер детали на чертеже:

30

Шайба 5.01.10.0221 ГОСТ 11371-78

Заводской номер: 310080-20 Количество на модель: 12
310080-20
12
46

Номер детали на чертеже:

46

Провод

Заводской номер: 312001-10-109-03СП Количество на модель:
312001-10-109-03СП
46

Номер детали на чертеже:

46

Провод

Заводской номер: 312001-10-109-03-20СП Количество на модель: 1
312001-10-109-03-20СП
1
32

Номер детали на чертеже:

32

Винт В.М3-6gх25

Заводской номер: ВинтВ.М3-6gх25 Количество на модель: 2
ВинтВ.М3-6gх25
2
33

Номер детали на чертеже:

33

Розетка 47КУХЛ

Заводской номер: 47КУХЛ Количество на модель:
47КУХЛ
33

Номер детали на чертеже:

33

Розетка 47КУ2

Заводской номер: 47КУ2 Количество на модель:
47КУ2
33

Номер детали на чертеже:

33

Розетка 47КТ2

Заводской номер: 47КТ2 Количество на модель: 1
47КТ2
1
34

Номер детали на чертеже:

34

Розетка

Заводской номер: ПС315-3723100-Т Количество на модель:
ПС315-3723100-Т
34

Номер детали на чертеже:

34

Розетка

Заводской номер: ПС315-3723100 Количество на модель:
ПС315-3723100
453921
Рафэлгриг
ПС315-100/150 ПС315-150
Разъем соединительный УРАЛ-4320, К-702МВ, КРАЗ-6443, 6510 АКБ в сборе АВТОРЕЛЕ
Код: 453921
Артикул: ПС315-100/150, ПС315-150
517 в наличии

На складах : 517 шт.

375 шт. Машково д., Люберецкий р-н 9 шт. Москва, Варшавское ш. 23 шт. Москва, Кетчерская ул. 2 шт. Москва, Дмитровское ш. 1 шт. Москва, Рябиновая ул. 1 шт. Королев, Ярославский пр-д. 2 шт. Москва, Каширское ш. 1 шт. Москва, Хабаровская ул. 5 шт. Красногорск 7 шт. Екатеринбург 62 шт. Нижний Новгород 4 шт. Новосибирск 3 шт. Нефтекамск 2 шт. Пермь 10 шт. Ижевск 6 шт. Уфа 4 шт. Иркутск
Производитель: Рафэлгриг
35

Номер детали на чертеже:

35

Болт М8-6gх70

Заводской номер: БолтМ8-6gх70 Количество на модель: 2
БолтМ8-6gх70
2
36

Номер детали на чертеже:

36

Гайка

Заводской номер: ГайкаМ8 Количество на модель: 13
ГайкаМ8
13
37

Номер детали на чертеже:

37

Провод

Заводской номер: 2001-10-110-12-20СП Количество на модель: 1
2001-10-110-12-20СП
1
37

Номер детали на чертеже:

37

Провод

Заводской номер: 2001-10-110-12СП Количество на модель:
2001-10-110-12СП
38

Номер детали на чертеже:

38

Шпилька

Заводской номер: 404-10-16 Количество на модель:
404-10-16
38

Номер детали на чертеже:

38

Шпилька

Заводской номер: 404-10-16-20 Количество на модель: 1
404-10-16-20
1
39

Номер детали на чертеже:

39

Гайка М12

Заводской номер: ГайкаМ12 Количество на модель: 6
ГайкаМ12
6
40

Номер детали на чертеже:

40

Болт М8-6gх20

Заводской номер: БолтМ8-6gх20 Количество на модель: 2
БолтМ8-6gх20
2
41

Номер детали на чертеже:

41

Панель

Заводской номер: 2001-10-6-20 Количество на модель: 1
2001-10-6-20
1
41

Номер детали на чертеже:

41

Панель

Заводской номер: 2001-10-6 Количество на модель:
2001-10-6
42

Номер детали на чертеже:

42

Провод

Заводской номер: 2001-10-110-11СП Количество на модель:
2001-10-110-11СП
42

Номер детали на чертеже:

42

Провод

Заводской номер: 2001-10-110-11-20СП Количество на модель: 1
2001-10-110-11-20СП
1
43

Номер детали на чертеже:

43

Болт М8-6gх25

Заводской номер: БолтМ8-6gх25 Количество на модель: 9
БолтМ8-6gх25
9
44

Номер детали на чертеже:

44

Панель

Заводской номер: 404-10-184СП Количество на модель:
404-10-184СП
44

Номер детали на чертеже:

44

Панель

Заводской номер: 404-10-184-10СП Количество на модель:
404-10-184-10СП
44

Номер детали на чертеже:

44

Панель

Заводской номер: 404-10-184-20СП Количество на модель: 1
404-10-184-20СП
1
45

Номер детали на чертеже:

45

Провод

Заводской номер: 311502-10-119-16СП Количество на модель:
311502-10-119-16СП
45

Номер детали на чертеже:

45

Провод

Заводской номер: 311502-10-119-16-20СП Количество на модель: 1
311502-10-119-16-20СП
1
47

Номер детали на чертеже:

47

Наконечник

Заводской номер: 700-40-5607 Количество на модель: 2
700-40-5607
2
48

Номер детали на чертеже:

48

Провод

Заводской номер: 311502-10-119-14СП Количество на модель:
311502-10-119-14СП
48

Номер детали на чертеже:

48

Провод

Заводской номер: 311502-10-119-14-20СП Количество на модель: 1
311502-10-119-14-20СП
1
49

Номер детали на чертеже:

49

Провод

Заводской номер: 404-10-180-05-20СП Количество на модель: 1
404-10-180-05-20СП
1
49

Номер детали на чертеже:

49

Провод

Заводской номер: 404-10-180-05СП Количество на модель:
404-10-180-05СП
50

Номер детали на чертеже:

50

Болт М6-6gх16

Заводской номер: БолтМ6-6gх16 Количество на модель: 24
БолтМ6-6gх16
24
51

Номер детали на чертеже:

51

Гайка

Заводской номер: ГайкаМ6 Количество на модель: 7
ГайкаМ6
7
52

Номер детали на чертеже:

52

Шайба 6Т

Заводской номер: Шайба6Т Количество на модель: 21
Шайба6Т
21
53

Номер детали на чертеже:

53

Шайба 6.01.08кп.0221 ГОСТ 11371-78

Заводской номер: 310110-20 Количество на модель: 23
310110-20
23
53

Номер детали на чертеже:

53

Шайба 6.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310110 Количество на модель:
310110
54

Номер детали на чертеже:

54

Наконечник

Заводской номер: 700-40-5606 Количество на модель: 5
700-40-5606
5
55

Номер детали на чертеже:

55

Зажим

Заводской номер: 404-10-22 Количество на модель:
404-10-22
55

Номер детали на чертеже:

55

Зажим

Заводской номер: 404-10-22-20 Количество на модель: 3
404-10-22-20
3
56

Номер детали на чертеже:

56

Плата

Заводской номер: 500057 Количество на модель: 1
500057
1
Электрооборудование ТГ-221КМ Электрооборудование стрелы грузовой ТГ-221КМ
Вернуться в раздел каталога
