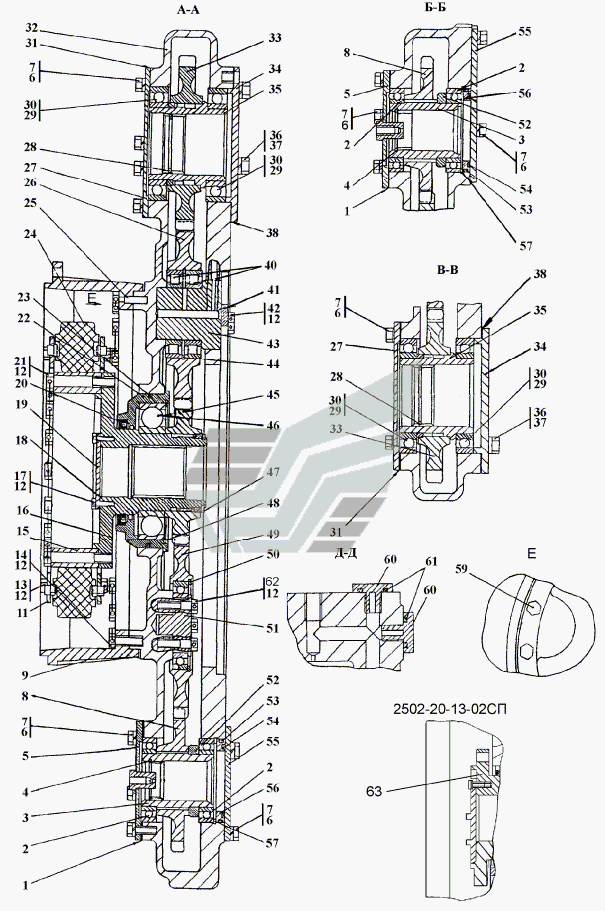

2502-20-13СП/-02СП Редуктор привода насосов ТГ-503Я. Каталог 2006г.

2502-20-13СП/-02СП Редуктор привода насосов ТГ-503Я 1101-16-112СП Клапан ТГ-503Я

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Редуктор привода насосов

Заводской номер: 2502-20-13-02СП(SP) Количество на модель:
2502-20-13-02СП(SP)
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 45 0104-20 Количество на модель:
45 0104-20
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 45 0104 Количество на модель:
45 0104
2

Номер детали на чертеже:

2

Подшипник ГОСТ 8338-75

Заводской номер: 116А Количество на модель:
116А
3

Номер детали на чертеже:

3

Ступица

Заводской номер: 2501-20-49 Количество на модель:
2501-20-49
4

Номер детали на чертеже:

4

Кольцо С58 ГОСТ 13941-86

Заводской номер: 700-58-2462 Количество на модель:
700-58-2462
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 2501-20-108СП(SP) Количество на модель:
2501-20-108СП(SP)
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 2501-20-108-20СП(SP) Количество на модель:
2501-20-108-20СП(SP)
6

Номер детали на чертеже:

6

Шайба 12.ОТ

Заводской номер: Шайба 12.ОТ Количество на модель:
Шайба 12.ОТ
7

Номер детали на чертеже:

7

Болт М12-6gx25

Заводской номер: Болт М12-6gx25 Количество на модель:
Болт М12-6gx25
8

Номер детали на чертеже:

8

Шестерня

Заводской номер: 2501-20-56 Количество на модель:
2501-20-56
9

Номер детали на чертеже:

9

Проставка

Заводской номер: 404-20-14 Количество на модель:
404-20-14
9

Номер детали на чертеже:

9

Проставка

Заводской номер: 404-20-14-20 Количество на модель:
404-20-14-20
11

Номер детали на чертеже:

11

Стопор

Заводской номер: 2502-20-101СП(SP) Количество на модель:
2502-20-101СП(SP)
12

Номер детали на чертеже:

12

Проволока 1,6-0-С

Заводской номер: Проволока 1,6-0-С Количество на модель:
Проволока 1,6-0-С
13

Номер детали на чертеже:

13

Болт

Заводской номер: 28 5330 Количество на модель:
28 5330
13

Номер детали на чертеже:

13

Болт

Заводской номер: 28 5330-20 Количество на модель:
28 5330-20
14

Номер детали на чертеже:

14

Болт ЗМ12-6gх45 ГОСТ 7796-70

Заводской номер: 28 0359 Количество на модель:
28 0359
14

Номер детали на чертеже:

14

Болт ЗМ12-6gх45 ГОСТ 7796-70

Заводской номер: 28 0359-20 Количество на модель:
28 0359-20
15

Номер детали на чертеже:

15

Муфта

Заводской номер: 2502-20-3 Количество на модель:
2502-20-3
16

Номер детали на чертеже:

16

Ступица

Заводской номер: 2502-20-4 Количество на модель:
2502-20-4
17

Номер детали на чертеже:

17

Болт

Заводской номер: 28 5120-20 Количество на модель:
28 5120-20
17

Номер детали на чертеже:

17

Болт

Заводской номер: 28 5120 Количество на модель:
28 5120
19

Номер детали на чертеже:

19

Крышка

Заводской номер: 2501-20-52 Количество на модель:
2501-20-52
19

Номер детали на чертеже:

19

Крышка

Заводской номер: 2501-20-52-20 Количество на модель:
2501-20-52-20
20

Номер детали на чертеже:

20

Манжета 125.150.12ASB 025-129/808BASL

Заводской номер: 125.150.12ASB 025-129/808BASL Количество на модель:
125.150.12ASB 025-129/808BASL
21

Номер детали на чертеже:

21

Болт 3М16х1,5-6gх90

Заводской номер: 28 0571-20 Количество на модель:
28 0571-20
21

Номер детали на чертеже:

21

Болт 3М16х1,5-6gх90

Заводской номер: 28 0571 Количество на модель:
28 0571
22

Номер детали на чертеже:

22

Стакан

Заводской номер: 2502-20-5-01 Количество на модель:
2502-20-5-01
23

Номер детали на чертеже:

23

Кольцо ГОСТ 9833-73

Заводской номер: 205-215-46-2-3 Количество на модель:
205-215-46-2-3
25

Номер детали на чертеже:

25

Штифт

Заводской номер: 32 5385 Количество на модель:
32 5385
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 40 0462 Количество на модель:
40 0462
26

Номер детали на чертеже:

26

Шестерня

Заводской номер: 2501-20-17 Количество на модель:
2501-20-17
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 2501-20-32 Количество на модель:
2501-20-32
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 2501-20-32-20 Количество на модель:
2501-20-32-20
28

Номер детали на чертеже:

28

Кольцо С85 ГОСТ 13941-86

Заводской номер: 58 0680 Количество на модель:
58 0680
29

Номер детали на чертеже:

29

Подшипник 6022

Заводской номер: 6022 Количество на модель:
6022
30

Номер детали на чертеже:

30

Подшипник 122

Заводской номер: 122 Количество на модель:
122
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 45 0103 Количество на модель:
45 0103
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 45 0103-20 Количество на модель:
45 0103-20
32

Номер детали на чертеже:

32

Корпус

Заводской номер: 2501-20-54 Количество на модель:
2501-20-54
32

Номер детали на чертеже:

32

Корпус

Заводской номер: 2501-20-54-20 Количество на модель:
2501-20-54-20
33

Номер детали на чертеже:

33

Шестерня

Заводской номер: 2501-20-103СП(SP) Количество на модель:
2501-20-103СП(SP)
34

Номер детали на чертеже:

34

Крышка

Заводской номер: 404-20-8 Количество на модель:
404-20-8
34

Номер детали на чертеже:

34

Крышка

Заводской номер: 404-20-8-20 Количество на модель:
404-20-8-20
35

Номер детали на чертеже:

35

Ступица

Заводской номер: 2501-20-20 Количество на модель:
2501-20-20
36

Номер детали на чертеже:

36

Болт М16х1,5-6х25.66.029 ГОСТ 7796-70

Заводской номер: 28 0515-20 Количество на модель:
28 0515-20
36

Номер детали на чертеже:

36

Болт М16х1,5-6х25.66.019 ГОСТ7796-70

Заводской номер: 28 0515 Количество на модель:
28 0515
37

Номер детали на чертеже:

37

Шайба 16.ОТ

Заводской номер: Шайба 16.ОТ Количество на модель:
Шайба 16.ОТ
38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 50 0132 Количество на модель:
50 0132
40

Номер детали на чертеже:

40

Подшипник ГОСТ 8328-75

Заводской номер: 42215КМ Количество на модель:
42215КМ
41

Номер детали на чертеже:

41

Планка

Заводской номер: 2501-20-29 Количество на модель:
2501-20-29
42

Номер детали на чертеже:

42

Болт 3М12-6gх30 ГОСТ 7796-70

Заводской номер: 28 0339-20 Количество на модель:
28 0339-20
42

Номер детали на чертеже:

42

Болт 3М12-6gх30 ГОСТ 7796-70

Заводской номер: 28 0339 Количество на модель:
28 0339
43

Номер детали на чертеже:

43

Ось

Заводской номер: 404-20-7 Количество на модель:
404-20-7
44

Номер детали на чертеже:

44

Кольцо С130 ГОСТ 13941-86

Заводской номер: 58 0821 Количество на модель:
58 0821
45

Номер детали на чертеже:

45

Шестерня

Заводской номер: 2501-20-104СП(SP) Количество на модель:
2501-20-104СП(SP)
46

Номер детали на чертеже:

46

Подшипник ГОСТ 833 8-75

Заводской номер: 222А Количество на модель:
222А
47

Номер детали на чертеже:

47

Кольцо С100 ГОСТ 13940-86

Заводской номер: 58 0760 Количество на модель:
58 0760
48

Номер детали на чертеже:

48

Кольцо С200 ГОСТ 13941-86

Заводской номер: 58 0910 Количество на модель:
58 0910
49

Номер детали на чертеже:

49

Шестерня

Заводской номер: 2502-20-7 Количество на модель:
2502-20-7
50

Номер детали на чертеже:

50

Кольцо

Заводской номер: 2502-20-8 Количество на модель:
2502-20-8
51

Номер детали на чертеже:

51

Опора

Заводской номер: 2502-20-9 Количество на модель:
2502-20-9
52

Номер детали на чертеже:

52

Втулка

Заводской номер: 2501-20-50 Количество на модель:
2501-20-50
53

Номер детали на чертеже:

53

Кольцо 115-125-58-2-51-1668

Заводской номер: 115-125-58-2-51-1668 Количество на модель:
115-125-58-2-51-1668
54

Номер детали на чертеже:

54

Кольцо 100-110-58-2-ИРП1314-1

Заводской номер: 100-110-58-2-ИРП1314-1 Количество на модель:
100-110-58-2-ИРП1314-1
55

Номер детали на чертеже:

55

Крышка

Заводской номер: 2501-20-33-20 Количество на модель:
2501-20-33-20
55

Номер детали на чертеже:

55

Крышка

Заводской номер: 2501-20-33 Количество на модель:
2501-20-33
56

Номер детали на чертеже:

56

Втулка

Заводской номер: 2501-20-51 Количество на модель:
2501-20-51
57

Номер детали на чертеже:

57

Кольцо С125 ГОСТ 13941-86

Заводской номер: 58 0818 Количество на модель:
58 0818
59

Номер детали на чертеже:

59

Болт М12-6gx35

Заводской номер: Болт М12-6gx35 Количество на модель:
Болт М12-6gx35
60

Номер детали на чертеже:

60

Пробка

Заводской номер: 37 5330-20 Количество на модель:
37 5330-20
60

Номер детали на чертеже:

60

Пробка

Заводской номер: 37 5330 Количество на модель:
37 5330
61

Номер детали на чертеже:

61

Кольцо 075-081-36-2ИРП1314-1

Заводской номер: 075-081-36-2ИРП1314-1 Количество на модель:
075-081-36-2ИРП1314-1
62

Номер детали на чертеже:

62

Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70

Заводской номер: 28 0379-20 Количество на модель:
28 0379-20
62

Номер детали на чертеже:

62

Болт 3М12-6gх65

Заводской номер: 28 0379 Количество на модель:
28 0379
63

Номер детали на чертеже:

63

Ступица

Заводской номер: 3502-20-2 Количество на модель:
3502-20-2
