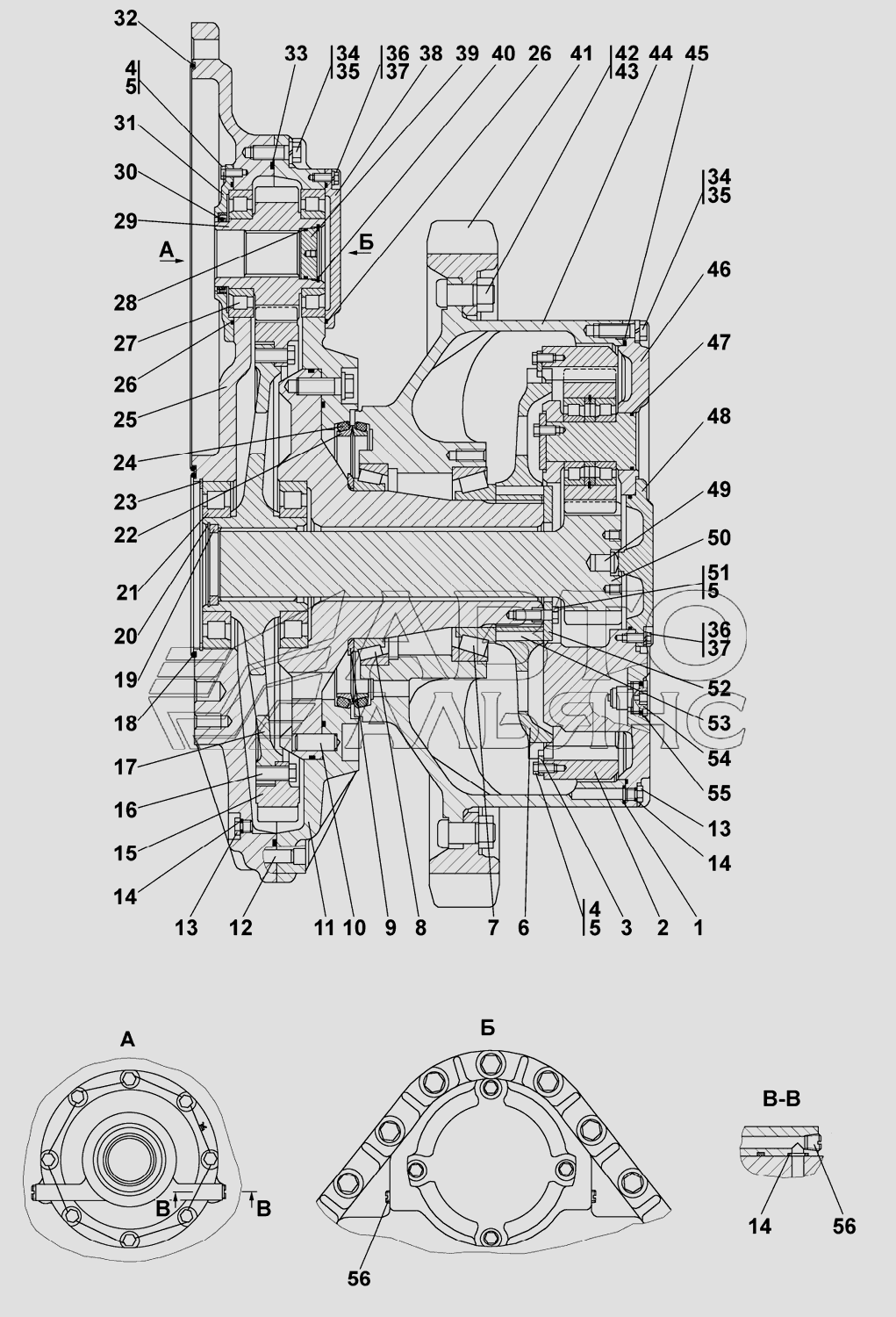

Передача бортовая Т-25.01К1. Каталог 2008г.

Фильтр Т-25.01К1 Вал карданный Т-25.01К1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

34

35

36

37

38

38

39

40

41

42

42

43

43

44

44

45

46

46

47

48

48

49

50

51

52

53

54

55

56

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 018-022-25-2-51-1668 Количество на модель: 1

018-022-25-2-51-1668

1

2

Номер детали на чертеже:

2

Шестерня

Заводской номер: 2501-19-83 Количество на модель: 1

2501-19-83

1

3

Номер детали на чертеже:

3

Планка

Заводской номер: 2501-19-84 Количество на модель: 7

2501-19-84

7

4

Номер детали на чертеже:

4

Болт

Заводской номер: 285330 Количество на модель: 22

285330

22

5

Номер детали на чертеже:

5

Проволока

Заводской номер: ГОСТ3282-74 Количество на модель:

ГОСТ3282-74

6

Номер детали на чертеже:

6

Муфта

Заводской номер: 2501-19-60 Количество на модель: 1

2501-19-60

1

7

Номер детали на чертеже:

7

Подшипник 2007138М

Заводской номер: 2007138М Количество на модель: 1

2007138М

1

8

Номер детали на чертеже:

8

Подшипник 2007944М1

Заводской номер: 2007944М1 Количество на модель: 1

2007944М1

1

9

Номер детали на чертеже:

9

Кольцо упорное

Заводской номер: ТТ2501-19-4 Количество на модель: 1

ТТ2501-19-4

1

10

Номер детали на чертеже:

10

Штифт

Заводской номер: 700-32-2180-01 Количество на модель: 2

700-32-2180-01

2

11

Номер детали на чертеже:

11

Корпус

Заводской номер: ТТ2501-19-100СП(SP) Количество на модель:

ТТ2501-19-100СП(SP)

11

Номер детали на чертеже:

11

Корпус

Заводской номер: ТТ2501-19-100-20СП Количество на модель: 1

ТТ2501-19-100-20СП

1

12

Номер детали на чертеже:

12

Штифт

Заводской номер: 700-32-2158 Количество на модель: 4

700-32-2158

4

13

Номер детали на чертеже:

13

Пробка

Заводской номер: 375516 Количество на модель:

375516

13

Номер детали на чертеже:

13

Пробка

Заводской номер: 375516-20 Количество на модель: 3

375516-20

3

14

Номер детали на чертеже:

14

Кольцо 012-016-25-2-51-1668

Заводской номер: 012-016-25-2-51-1668 Количество на модель: 5

012-016-25-2-51-1668

5

15

Номер детали на чертеже:

15

Шестерня

Заводской номер: 2501-19-81 Количество на модель: 1

2501-19-81

1

16

Номер детали на чертеже:

16

Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70

Заводской номер: 280725 Количество на модель: 24

280725

24

17

Номер детали на чертеже:

17

Ступица

Заводской номер: 2501-19-82 Количество на модель: 1

2501-19-82

1

18

Номер детали на чертеже:

18

Кольцо 270-280-58-2-51-1668

Заводской номер: 270-280-58-2-51-1668 Количество на модель: 1

270-280-58-2-51-1668

1

19

Номер детали на чертеже:

19

Втулка

Заводской номер: 2501-19-64 Количество на модель: 1

2501-19-64

1

20

Номер детали на чертеже:

20

Кольцо С120 ГОСТ 13941-86

Заводской номер: 700-58-2092 Количество на модель: 1

700-58-2092

1

21

Номер детали на чертеже:

21

Подшипник 12228М

Заводской номер: 12228М Количество на модель: 2

12228М

2

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 2501-19-12 Количество на модель: 2

2501-19-12

2

23

Номер детали на чертеже:

23

Кольцо С250 ГОСТ 13941-86

Заводской номер: 580930 Количество на модель: 1

580930

1

24

Номер детали на чертеже:

24

Кольцо упорное

Заводской номер: 2501-19-40 Количество на модель: 2

2501-19-40

2

25

Номер детали на чертеже:

25

Корпус

Заводской номер: 2501-19-50 Количество на модель:

2501-19-50

25

Номер детали на чертеже:

25

Корпус

Заводской номер: 2501-19-50-20 Количество на модель: 1

2501-19-50-20

1

26

Номер детали на чертеже:

26

Кольцо 205-215-46-2-51-1668

Заводской номер: 205-215-46-2-51-1668 Количество на модель: 2

205-215-46-2-51-1668

2

27

Номер детали на чертеже:

27

Подшипник 42221Л

Заводской номер: 42221Л Количество на модель: 2

42221Л

2

28

Номер детали на чертеже:

28

Кольцо 069-075-36-2-51-1668

Заводской номер: 069-075-36-2-51-1668 Количество на модель: 1

069-075-36-2-51-1668

1

29

Номер детали на чертеже:

29

Шестерня

Заводской номер: 2501-19-54 Количество на модель: 1

2501-19-54

1

30

Номер детали на чертеже:

30

Манжета 95-120-12

Заводской номер: 95-120-12 Количество на модель: 1

95-120-12

1

31

Номер детали на чертеже:

31

Крышка

Заводской номер: 2501-19-61 Количество на модель: 1

2501-19-61

1

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 400468-22 Количество на модель: 1

400468-22

1

33

Номер детали на чертеже:

33

Кольцо

Заводской номер: 400468-37 Количество на модель: 1

400468-37

1

34

Номер детали на чертеже:

34

Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70

Заводской номер: 280730 Количество на модель:

280730

34

Номер детали на чертеже:

34

Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70

Заводской номер: 280730-20 Количество на модель: 67

280730-20

67

35

Номер детали на чертеже:

35

Шайба 20 ОТ

Заводской номер: Шайба20ОТ Количество на модель: 67

Шайба20ОТ

67

36

Номер детали на чертеже:

36

Болт М12-6gх30

Заводской номер: БолтМ12-6gх30 Количество на модель: 22

БолтМ12-6gх30

22

37

Номер детали на чертеже:

37

Шайба12ОТ

Заводской номер: Шайба12ОТ Количество на модель:

Шайба12ОТ

38

Номер детали на чертеже:

38

Крышка

Заводской номер: 2501-19-62-20 Количество на модель: 1

2501-19-62-20

1

38

Номер детали на чертеже:

38

Крышка

Заводской номер: 2501-19-62 Количество на модель: 8

2501-19-62

8

39

Номер детали на чертеже:

39

Крышка

Заводской номер: 2501-19-63 Количество на модель: 1

2501-19-63

1

40

Номер детали на чертеже:

40

Кольцо С80 ГОСТ 13941-86

Заводской номер: 580676 Количество на модель: 1

580676

1

41

Номер детали на чертеже:

41

Сектор зубчатый

Заводской номер: 2501-19-75 Количество на модель: 5

2501-19-75

5

567142

ЧАЗ

2501-19-75

Код: 567142

Артикул: 2501-19-75,

Производитель: ЧАЗ

42

Номер детали на чертеже:

42

Болт

Заводской номер: 2501-19-80-03 Количество на модель:

2501-19-80-03

566270

ЧАЗ

2501-19-80-03

Код: 566270

Артикул: 2501-19-80-03,

Производитель: ЧАЗ

42

Номер детали на чертеже:

42

Болт

Заводской номер: 2501-19-80-03-20 Количество на модель: 25

2501-19-80-03-20

25

43

Номер детали на чертеже:

43

Гайка М30х2-6Н.12.019 ГОСТ 5915-70

Заводской номер: 300411 Количество на модель:

300411

566409

ЧАЗ

300411

Код: 566409

Артикул: 300411,

Производитель: ЧАЗ

43

Номер детали на чертеже:

43

Гайка М30х2-6Н.12.029 ГОСТ 5915-70

Заводской номер: 300411-20 Количество на модель: 25

300411-20

25

44

Номер детали на чертеже:

44

Ступица

Заводской номер: 2501-19-79-20 Количество на модель: 1

2501-19-79-20

1

44

Номер детали на чертеже:

44

Ступица

Заводской номер: 2501-19-79 Количество на модель:

2501-19-79

45

Номер детали на чертеже:

45

Кольцо

Заводской номер: 400468-27 Количество на модель: 1

400468-27

1

46

Номер детали на чертеже:

46

Водило

Заводской номер: 2501-19-114СП(SP) Количество на модель:

2501-19-114СП(SP)

46

Номер детали на чертеже:

46

Водило

Заводской номер: 2501-19-114-20СП(SP) Количество на модель: 1

2501-19-114-20СП(SP)

1

47

Номер детали на чертеже:

47

Кольцо

Заводской номер: 190-195-36-2-51-1668 Количество на модель: 1

190-195-36-2-51-1668

1

48

Номер детали на чертеже:

48

Крышка

Заводской номер: 3501-19-29 Количество на модель:

3501-19-29

48

Номер детали на чертеже:

48

Крышка

Заводской номер: 3501-19-29-20 Количество на модель: 1

3501-19-29-20

1

49

Номер детали на чертеже:

49

Пята

Заводской номер: 2501-19-28 Количество на модель: 1

2501-19-28

1

50

Номер детали на чертеже:

50

Шестерня

Заводской номер: 2501-19-57 Количество на модель: 1

2501-19-57

1

51

Номер детали на чертеже:

51

Болт

Заводской номер: 285556 Количество на модель: 10

285556

10

52

Номер детали на чертеже:

52

Шайба

Заводской номер: 2501-19-69 Количество на модель: 1

2501-19-69

1

53

Номер детали на чертеже:

53

Палец

Заводской номер: 2501-19-68 Количество на модель: 12

2501-19-68

12

54

Номер детали на чертеже:

54

Пробка магнитная

Заводской номер: 2501-19-113СП(SP) Количество на модель: 1

2501-19-113СП(SP)

1

55

Номер детали на чертеже:

55

Кольцо ГОСТ 9833-73/ГОСТ 18829-73

Заводской номер: 045-050-30-2-51-1668 Количество на модель: 1

045-050-30-2-51-1668

1

56

Номер детали на чертеже:

56

Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91

Заводской номер: 370150-08 Количество на модель: 4

370150-08

4
