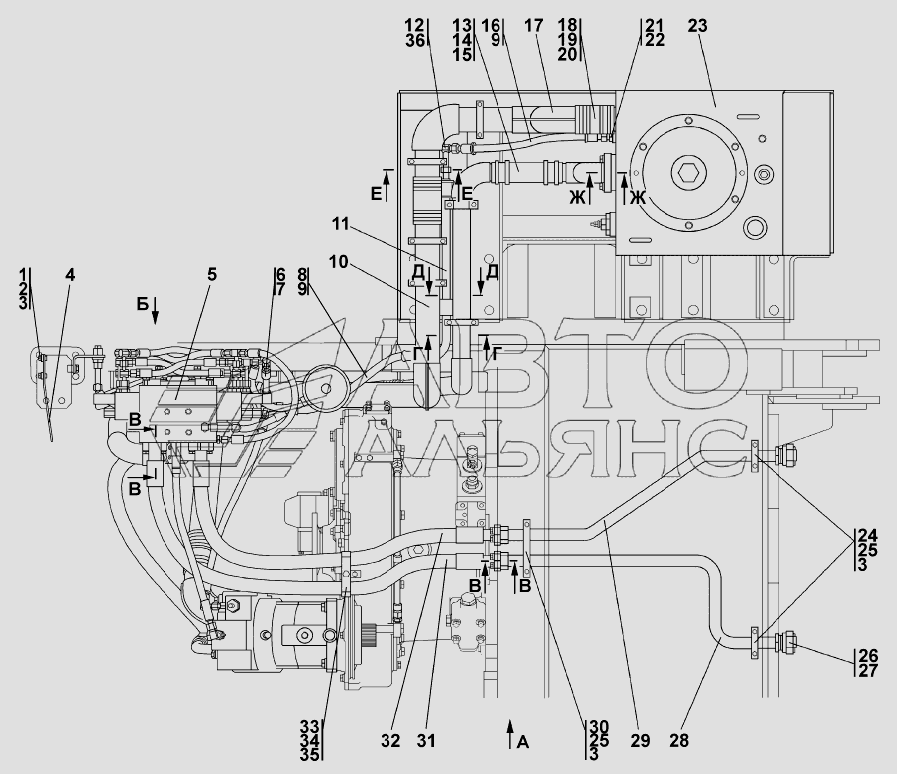

Установка гидросистемы Т-20.02К (Четра). Каталог 2009г.

Установка гидросистемы Т-20.02К (Четра) Установка гидросистемы Т-20.02К (Четра)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка гидросистемы

Заводской номер: 1522-26-1-01СП(SP) Количество на модель:
1522-26-1-01СП(SP)

Номер детали на чертеже:

Установка гидросистемы

Заводской номер: 1522-26-1-01-20СП-20SP Количество на модель:
1522-26-1-01-20СП-20SP

Номер детали на чертеже:

Установка гидросистемы

Заводской номер: 1522-26-1-02СП(SP) Количество на модель:
1522-26-1-02СП(SP)

Номер детали на чертеже:

Установка гидросистемы

Заводской номер: 1522-26-1-02-20СП-20SP Количество на модель:
1522-26-1-02-20СП-20SP
1

Номер детали на чертеже:

1

Упор

Заводской номер: 25-59-597 Количество на модель:
25-59-597
1

Номер детали на чертеже:

1

Упор

Заводской номер: 25-59-597-20 Количество на модель:
25-59-597-20
2

Номер детали на чертеже:

2

Болт

Заводской номер: ГОСТ7796-70 Количество на модель:
ГОСТ7796-70
3

Номер детали на чертеже:

3

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель:
ГОСТ6402-70
4

Номер детали на чертеже:

4

Щиток

Заводской номер: 2022-26-20-20 Количество на модель:
2022-26-20-20
4

Номер детали на чертеже:

4

Щиток

Заводской номер: 2022-26-20 Количество на модель:
2022-26-20
5

Номер детали на чертеже:

5

Установка распределителя

Заводской номер: 1522-26-15СП(SP) Количество на модель:
1522-26-15СП(SP)
5

Номер детали на чертеже:

5

Установка распределителя

Заводской номер: 1522-26-15-20(SP) Количество на модель:
1522-26-15-20(SP)
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 311102-26-517-49СП(SP) Количество на модель:
311102-26-517-49СП(SP)
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 311102-26-517-49-20СП(SP) Количество на модель:
311102-26-517-49-20СП(SP)
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: ТУ2531-260-00149245-00 Количество на модель:
ТУ2531-260-00149245-00
8

Номер детали на чертеже:

8

Рукав d.12

Заводской номер: 404-26-213-11СП(SP) Количество на модель:
404-26-213-11СП(SP)
8

Номер детали на чертеже:

8

Рукав

Заводской номер: 404-26-213-11-20СП-20SP Количество на модель:
404-26-213-11-20СП-20SP
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 2001-26-78-05СП(SP) Количество на модель:
2001-26-78-05СП(SP)
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 2001-26-78-05-20СП-20SP Количество на модель:
2001-26-78-05-20СП-20SP
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 2022-26-20СП(SP) Количество на модель:
2022-26-20СП(SP)
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 2022-26-20-20СП(SP) Количество на модель:
2022-26-20-20СП(SP)
12

Номер детали на чертеже:

12

Угольник

Заводской номер: 0602-28-25-01СПК(SPК) Количество на модель:
0602-28-25-01СПК(SPК)
12

Номер детали на чертеже:

12

Угольник

Заводской номер: 0602-28-25-01-20СПК(SPК) Количество на модель:
0602-28-25-01-20СПК(SPК)
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 1101-26-121-14 Количество на модель:
1101-26-121-14
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 1101-26-121-14-20 Количество на модель:
1101-26-121-14-20
14

Номер детали на чертеже:

14

Шланговый хомут

Заводской номер: ХомутDIN3017-AS50-70/12C7-W2 Количество на модель:
ХомутDIN3017-AS50-70/12C7-W2
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 5001-26-130--02СП(SP) Количество на модель:
5001-26-130--02СП(SP)
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 5001-26-130-02-20СП(SP) Количество на модель:
5001-26-130-02-20СП(SP)
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 404-26-213-33СП(SP) Количество на модель:
404-26-213-33СП(SP)
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 404-26-213-33-20СП-20SP Количество на модель:
404-26-213-33-20СП-20SP
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: 2001-26-43СП(SP) Количество на модель:
2001-26-43СП(SP)
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: 2001-26-43-20СП(SP) Количество на модель:
2001-26-43-20СП(SP)
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 461701-20 Количество на модель:
461701-20
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 461701 Количество на модель:
461701
19

Номер детали на чертеже:

19

Шланговый

Заводской номер: ХомутDIN3017-AS70-90/12C7-W2 Количество на модель:
ХомутDIN3017-AS70-90/12C7-W2
20

Номер детали на чертеже:

20

Хомут

Заводской номер: 5001-26-130СП(SP) Количество на модель:
5001-26-130СП(SP)
20

Номер детали на чертеже:

20

Хомут

Заводской номер: 5001-26-130-20СП(SP) Количество на модель:
5001-26-130-20СП(SP)
21

Номер детали на чертеже:

21

Штуцер ввертной

Заводской номер: 5001-26-78 Количество на модель:
5001-26-78
21

Номер детали на чертеже:

21

Штуцер ввертной

Заводской номер: 5001-26-78-20 Количество на модель:
5001-26-78-20
23

Номер детали на чертеже:

23

Бак гидросистемы

Заводской номер: 2001-26-30-01-20СП-20SP Количество на модель:
2001-26-30-01-20СП-20SP
23

Номер детали на чертеже:

23

Бак гидросистемы

Заводской номер: 2001-26-30-01СП(SP) Количество на модель:
2001-26-30-01СП(SP)
23

Номер детали на чертеже:

23

Бак гидросистемы

Заводской номер: 2001-26-30-20СП(SP) Количество на модель:
2001-26-30-20СП(SP)
23

Номер детали на чертеже:

23

Бак гидросистемы

Заводской номер: 2001-26-30СП(SP) Количество на модель:
2001-26-30СП(SP)
24

Номер детали на чертеже:

24

Бугель

Заводской номер: 1501-26-20 Количество на модель:
1501-26-20
24

Номер детали на чертеже:

24

Бугель

Заводской номер: 1501-26-20-20 Количество на модель:
1501-26-20-20
25

Номер детали на чертеже:

25

Болт

Заводской номер: ГОСТ7795-70 Количество на модель:
ГОСТ7795-70
26

Номер детали на чертеже:

26

Заглушка

Заводской номер: 404-26-91 Количество на модель:
404-26-91
26

Номер детали на чертеже:

26

Заглушка

Заводской номер: 404-26-91-20 Количество на модель:
404-26-91-20
27

Номер детали на чертеже:

27

Гайка накидная

Заводской номер: 700-41-3204-20 Количество на модель:
700-41-3204-20
27

Номер детали на чертеже:

27

Гайка накидная

Заводской номер: 700-41-3204 Количество на модель:
700-41-3204
28

Номер детали на чертеже:

28

Трубопровод

Заводской номер: 2022-26-22СП(SP) Количество на модель:
2022-26-22СП(SP)
28

Номер детали на чертеже:

28

Трубопровод

Заводской номер: 2022-26-22-20СП(SP) Количество на модель:
2022-26-22-20СП(SP)
29

Номер детали на чертеже:

29

Трубопровод

Заводской номер: 2022-26-21-01СП(SP) Количество на модель:
2022-26-21-01СП(SP)
29

Номер детали на чертеже:

29

Трубопровод

Заводской номер: 2022-26-21-01-20СП-20SP Количество на модель:
2022-26-21-01-20СП-20SP
30

Номер детали на чертеже:

30

Бугель

Заводской номер: 2001-26-313 Количество на модель:
2001-26-313
30

Номер детали на чертеже:

30

Бугель

Заводской номер: 2001-26-313-20 Количество на модель:
2001-26-313-20
31

Номер детали на чертеже:

31

Рукав

Заводской номер: 2022-26-543-03-20СП(SP) Количество на модель:
2022-26-543-03-20СП(SP)
31

Номер детали на чертеже:

31

Рукав

Заводской номер: 2022-26-543-03СП(SP) Количество на модель:
2022-26-543-03СП(SP)
32

Номер детали на чертеже:

32

Рукав

Заводской номер: 2022-26-543-01СП(SP) Количество на модель:
2022-26-543-01СП(SP)
32

Номер детали на чертеже:

32

Рукав

Заводской номер: 2022-26-543-01-20СП(SP) Количество на модель:
2022-26-543-01-20СП(SP)
33

Номер детали на чертеже:

33

Бугель

Заводской номер: 2501-98-551 Количество на модель:
2501-98-551
33

Номер детали на чертеже:

33

Бугель

Заводской номер: 2501-98-551-20 Количество на модель:
2501-98-551-20
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: ГОСТ18829-73 Количество на модель:
ГОСТ18829-73
