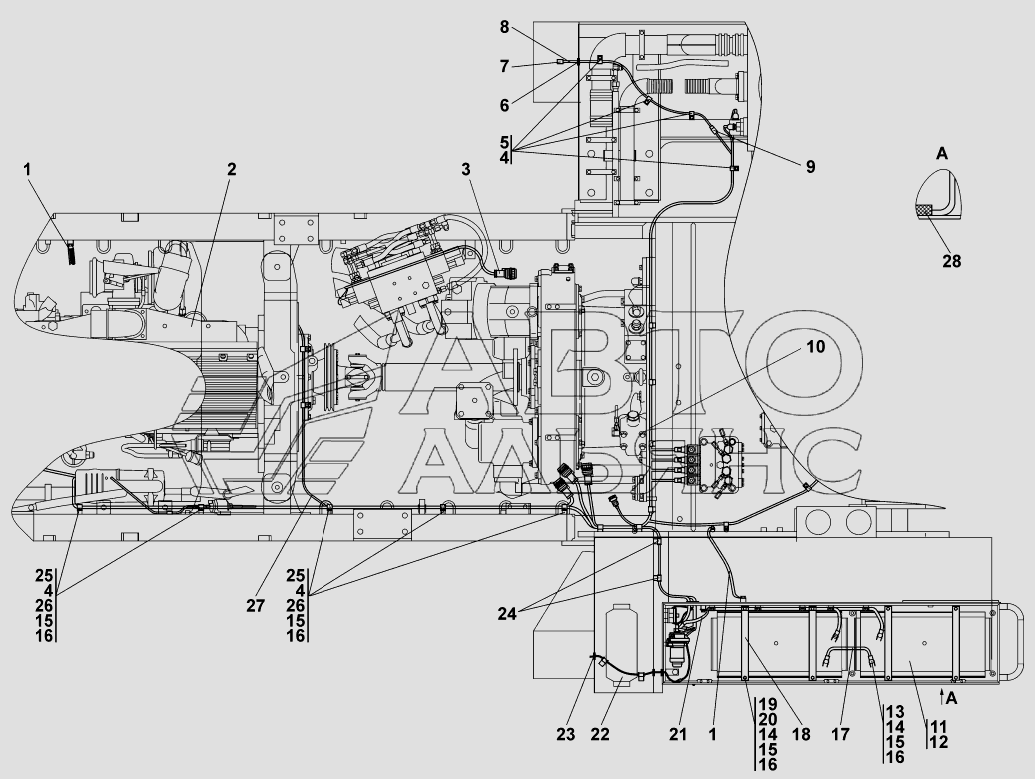

Установка электрооборудования на раме Т-15.02K. Каталог 2009г.

Электрооборудование Т-15.02K Электрооборудование пола кабины Т-15.02K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 1526-10-11СП(SP) Количество на модель:
1526-10-11СП(SP)

Номер детали на чертеже:

Установка электрооборудования на раме

Заводской номер: 1526-10-11-20СП(SP) Количество на модель:
1526-10-11-20СП(SP)
1

Номер детали на чертеже:

1

Провод

Заводской номер: 401-10-111-01СП(SP) Количество на модель:
401-10-111-01СП(SP)
1

Номер детали на чертеже:

1

Провод

Заводской номер: 401-10-111-01-20СП-20SP Количество на модель: 2
401-10-111-01-20СП-20SP
2
2

Номер детали на чертеже:

2

Электрооборудование двигателя

Заводской номер: 1506-10-12-02-20СП-20SP Количество на модель: 1
1506-10-12-02-20СП-20SP
1
2

Номер детали на чертеже:

2

Электрооборудование двигателя

Заводской номер: 1506-10-12-02СП(SP) Количество на модель:
1506-10-12-02СП(SP)
3

Номер детали на чертеже:

3

Жгут

Заводской номер: 1526-10-112СП(SP) Количество на модель:
1526-10-112СП(SP)
3

Номер детали на чертеже:

3

Жгут

Заводской номер: 1526-10-112-20СП-20SP Количество на модель: 1
1526-10-112-20СП-20SP
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 700-40-6684-06 Количество на модель: 12
700-40-6684-06
12
5

Номер детали на чертеже:

5

Хомутик

Заводской номер: 415090 Количество на модель: 4
415090
4
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 700-40-6695 Количество на модель: 1
700-40-6695
1
7

Номер детали на чертеже:

7

Колодка

Заводской номер: ОСТ37.003.032-88 Количество на модель: 1
ОСТ37.003.032-88
1
8

Номер детали на чертеже:

8

Провод

Заводской номер: 2001-10-110-24СП(SP) Количество на модель:
2001-10-110-24СП(SP)
8

Номер детали на чертеже:

8

Провод

Заводской номер: 2001-10-110-24-20СП-20SP Количество на модель: 1
2001-10-110-24-20СП-20SP
1
10

Номер детали на чертеже:

10

Электрооборудование трансмиссии

Заводской номер: 1526-10-15-20СП(SP) Количество на модель: 1
1526-10-15-20СП(SP)
1
10

Номер детали на чертеже:

10

Электрооборудование трансмиссии

Заводской номер: 1526-10-15СП(SP) Количество на модель:
1526-10-15СП(SP)
11

Номер детали на чертеже:

11

Батарея

Заводской номер: СТ-190А Количество на модель: 2
СТ-190А
2
12

Номер детали на чертеже:

12

Батарея необслуживаемая

Заводской номер: 6СТ-190АLЗМ Количество на модель:
6СТ-190АLЗМ
13

Номер детали на чертеже:

13

Болт

Заводской номер: ГОСТ7796-70 Количество на модель: 4
ГОСТ7796-70
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: ГОСТ5915-70 Количество на модель: 20
ГОСТ5915-70
20
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 23
ГОСТ6402-70
23
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ГОСТ11371-78 Количество на модель: 23
ГОСТ11371-78
23
17

Номер детали на чертеже:

17

Провод

Заводской номер: 1106-10-154СП(SP) Количество на модель: 1
1106-10-154СП(SP)
1
18

Номер детали на чертеже:

18

Угольник

Заводской номер: 2001-10-7 Количество на модель:
2001-10-7
18

Номер детали на чертеже:

18

Угольник

Заводской номер: 2001-10-7-20 Количество на модель: 4
2001-10-7-20
4
19

Номер детали на чертеже:

19

Стержень

Заводской номер: 46-10-113-20 Количество на модель: 8
46-10-113-20
8
19

Номер детали на чертеже:

19

Стержень

Заводской номер: 46-10-113 Количество на модель:
46-10-113
20

Номер детали на чертеже:

20

Стержень

Заводской номер: 46-10-113-01 Количество на модель:
46-10-113-01
20

Номер детали на чертеже:

20

Стержень

Заводской номер: 46-10-113-01-20 Количество на модель: 8
46-10-113-01-20
8
21

Номер детали на чертеже:

21

Электрооборудование контейнера АКБ

Заводской номер: 1526-10-17-20СП(SP) Количество на модель: 1
1526-10-17-20СП(SP)
1
21

Номер детали на чертеже:

21

Электрооборудование контейнера АКБ

Заводской номер: 1526-10-17СП(SP) Количество на модель:
1526-10-17СП(SP)
22

Номер детали на чертеже:

22

Электрооборудование контейнера отопителя

Заводской номер: 1526-10-18СП(SP) Количество на модель: 1
1526-10-18СП(SP)
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 700-40-6736 Количество на модель: 3
700-40-6736
3
24

Номер детали на чертеже:

24

Хомутик

Заводской номер: 700-41-2548 Количество на модель: 2
700-41-2548
2
25

Номер детали на чертеже:

25

Хомутик

Заводской номер: 415119 Количество на модель: 8
415119
8
27

Номер детали на чертеже:

27

Провод

Заводской номер: 2001-10-110СП(SP) Количество на модель:
2001-10-110СП(SP)
27

Номер детали на чертеже:

27

Провод

Заводской номер: 2001-10-110-20СП(SP) Количество на модель: 1
2001-10-110-20СП(SP)
1
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 400218-01 Количество на модель:
400218-01
28

Номер детали на чертеже:

28

Прокладка

Заводской номер: 400218-01-20 Количество на модель: 2
400218-01-20
2
