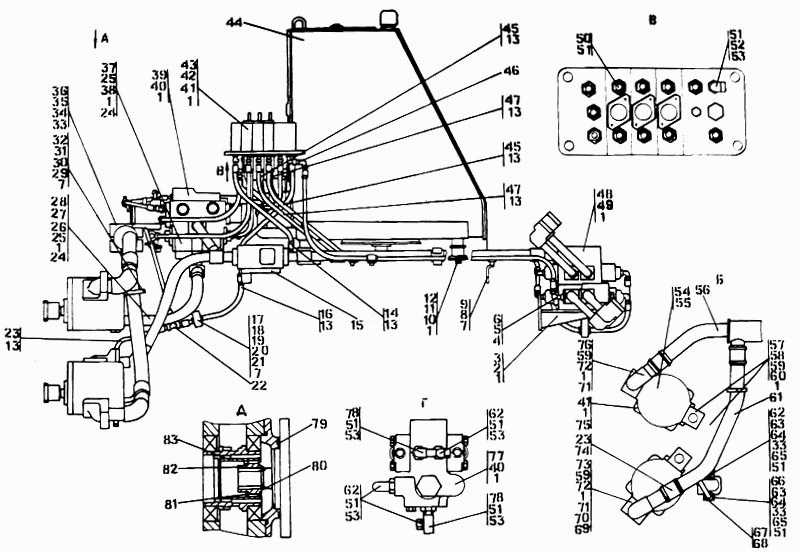

Установка гидросистемы Т-50.01. Каталог 1998г.

Щиток приборов Т-50.01 Установка гидросистемы Т-50.01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка гидросистемы Т

Заводской номер: 5001-26-2-20СП Количество на модель:
5001-26-2-20СП

Номер детали на чертеже:

Установка гидросистемы УХЛ

Заводской номер: 5001-26-2СП Количество на модель:
5001-26-2СП
1

Номер детали на чертеже:

1

Шайба 16ОТ.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 16ОТ.65Г.019 ГОСТ 6402-70 Количество на модель: 64
Шайба 16ОТ.65Г.019 ГОСТ 6402-70
64
1

Номер детали на чертеже:

1

Шайба 16ОТ.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 16ОТ.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 16ОТ.65Г.0221 ГОСТ 6402-70
2

Номер детали на чертеже:

2

Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70 Количество на модель: 4
Болт М16х1,5-6gх35.88.35.019 ГОСТ 7796-70
4
2

Номер детали на чертеже:

2

Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М16х1,5-6gх35.88.35.029 ГОСТ 7796-70
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 5001-26-201СП Количество на модель: 1
5001-26-201СП
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 5001-26-201-20СП Количество на модель:
5001-26-201-20СП
4

Номер детали на чертеже:

4

Угольник ввертной

Заводской номер: Н.036.23.091-01 Количество на модель:
Н.036.23.091-01
4

Номер детали на чертеже:

4

Угольник ввертной

Заводской номер: Н.036.23.091 Количество на модель: 1
Н.036.23.091
1
5

Номер детали на чертеже:

5

Контргайка

Заводской номер: Н.036.23.072 Количество на модель: 1
Н.036.23.072
1
5

Номер детали на чертеже:

5

Контргайка

Заводской номер: Н.036.23.072-01 Количество на модель:
Н.036.23.072-01
6

Номер детали на чертеже:

6

Кольцо 021-027-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 021-027-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 1
Кольцо 021-027-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
1
7

Номер детали на чертеже:

7

Шайба 12Т.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 12Т.65Г.019 ГОСТ 6402-70 Количество на модель: 93
Шайба 12Т.65Г.019 ГОСТ 6402-70
93
7

Номер детали на чертеже:

7

Шайба 12Т.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 12Т.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 12Т.65Г.0221 ГОСТ 6402-70
8

Номер детали на чертеже:

8

Болт М12-6gх30.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М12-6gх30.88.35.019 ГОСТ 7796-70 Количество на модель: 3
Болт М12-6gх30.88.35.019 ГОСТ 7796-70
3
8

Номер детали на чертеже:

8

Болт М12-6gх30.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М12-6gх30.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М12-6gх30.88.35.029 ГОСТ 7796-70
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 3501-26-158-20СП Количество на модель:
3501-26-158-20СП
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 3501-26-158СП Количество на модель: 1
3501-26-158СП
1
10

Номер детали на чертеже:

10

Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70

Заводской номер: 280570 Количество на модель: 5
280570
5
10

Номер детали на чертеже:

10

Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70

Заводской номер: 280570-20 Количество на модель:
280570-20
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 2501-26-341 Количество на модель: 4
2501-26-341
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 2501-26-341-20 Количество на модель:
2501-26-341-20
12

Номер детали на чертеже:

12

Амортизатор

Заводской номер: 2501-25-37СП Количество на модель: 8
2501-25-37СП
8
13

Номер детали на чертеже:

13

Кольцо 012-016-25-2-51-1688 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 012-016-25-2-51-1688 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 36
Кольцо 012-016-25-2-51-1688 ГОСТ 18829-73/ТУ 38.005.204-84
36
14

Номер детали на чертеже:

14

Рукав диаметр 12

Заводской номер: 404-26-213-11СП Количество на модель: 1
404-26-213-11СП
1
14

Номер детали на чертеже:

14

Рукав диаметр 12

Заводской номер: 404-26-213-11-20СП Количество на модель:
404-26-213-11-20СП
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 5001-26-200-20СП Количество на модель:
5001-26-200-20СП
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 5001-26-200СП Количество на модель: 1
5001-26-200СП
1
16

Номер детали на чертеже:

16

Рукав диаметр 12

Заводской номер: 5001-26-203-03СП Количество на модель: 1
5001-26-203-03СП
1
16

Номер детали на чертеже:

16

Рукав диаметр 12

Заводской номер: 5001-26-203-03-20СП Количество на модель:
5001-26-203-03-20СП
17

Номер детали на чертеже:

17

Скоба

Заводской номер: 2501-26-216 Количество на модель: 11
2501-26-216
11
17

Номер детали на чертеже:

17

Скоба

Заводской номер: 2501-26-216-20 Количество на модель:
2501-26-216-20
18

Номер детали на чертеже:

18

Планка

Заводской номер: 2501-26-217 Количество на модель: 11
2501-26-217
11
18

Номер детали на чертеже:

18

Планка

Заводской номер: 2501-26-217-20 Количество на модель:
2501-26-217-20
19

Номер детали на чертеже:

19

Втулка

Заводской номер: 400354-02 Количество на модель: 11
400354-02
11
20

Номер детали на чертеже:

20

Бонка

Заводской номер: 515210 Количество на модель: 5
515210
5
21

Номер детали на чертеже:

21

Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70 Количество на модель: 8
Болт М12х1,25-6gх25.88.35.019 ГОСТ 7796-70
8
21

Номер детали на чертеже:

21

Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М12х1,25-6gх25.88.35.029 ГОСТ 7796-70
22

Номер детали на чертеже:

22

Тройник

Заводской номер: 404-26-218СП Количество на модель: 1
404-26-218СП
1
22

Номер детали на чертеже:

22

Тройник

Заводской номер: 404-26-218-20СП Количество на модель:
404-26-218-20СП
23

Номер детали на чертеже:

23

Рукав диаметр 12

Заводской номер: 5001-26-203-01СП Количество на модель: 1
5001-26-203-01СП
1
23

Номер детали на чертеже:

23

Рукав диаметр 12

Заводской номер: 5001-26-203-01-20СП Количество на модель:
5001-26-203-01-20СП
24

Номер детали на чертеже:

24

Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84

Заводской номер: Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84 Количество на модель: 12
Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ38.005.204-84
12
020553
Не указан
042-050-46
Кольцо 042-050-46 ГОСТ 9833-73
Код: 020553
Артикул: 042-050-46,
Под заказ

На складах : Под заказ

Производитель: Не указан
25

Номер детали на чертеже:

25

Шайба защитная

Заводской номер: 440005 Количество на модель: 12
440005
12
26

Номер детали на чертеже:

26

Упор

Заводской номер: 46-26-574-20 Количество на модель:
46-26-574-20
26

Номер детали на чертеже:

26

Упор

Заводской номер: 46-26-574 Количество на модель: 40
46-26-574
40
27

Номер детали на чертеже:

27

Фланец

Заводской номер: 46-26-280 Количество на модель: 20
46-26-280
20
27

Номер детали на чертеже:

27

Фланец

Заводской номер: 46-26-280-20 Количество на модель:
46-26-280-20
28

Номер детали на чертеже:

28

Рукав диаметр 32

Заводской номер: 5001-26-193-02СП Количество на модель: 1
5001-26-193-02СП
1
28

Номер детали на чертеже:

28

Рукав диаметр 32

Заводской номер: 5001-26-193-02-20СП Количество на модель:
5001-26-193-02-20СП
29

Номер детали на чертеже:

29

Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70

Заводской номер: 281379 Количество на модель: 2
281379
2
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 700-40-6684-01 Количество на модель: 2
700-40-6684-01
2
31

Номер детали на чертеже:

31

Бугель

Заводской номер: 312501-94-105-20 Количество на модель:
312501-94-105-20
31

Номер детали на чертеже:

31

Бугель

Заводской номер: 312501-94-105 Количество на модель: 1
312501-94-105
1
32

Номер детали на чертеже:

32

Бугель

Заводской номер: 312501-55-26 Количество на модель: 1
312501-55-26
1
33

Номер детали на чертеже:

33

Шайба 8Т.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 8Т.65Г.019 ГОСТ 6402-70 Количество на модель: 10
Шайба 8Т.65Г.019 ГОСТ 6402-70
10
33

Номер детали на чертеже:

33

Шайба 8Т.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 8Т.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 8Т.65Г.0221 ГОСТ 6402-70
34

Номер детали на чертеже:

34

Болт М8-6gх70.58.029 ГОСТ 7795-70

Заводской номер: Болт М8-6gх70.58.029 ГОСТ 7795-70 Количество на модель:
Болт М8-6gх70.58.029 ГОСТ 7795-70
34

Номер детали на чертеже:

34

Болт М8-6gх70.58.019 ГОСТ 7795-70

Заводской номер: Болт М8-6gх70.58.019 ГОСТ 7795-70 Количество на модель: 6
Болт М8-6gх70.58.019 ГОСТ 7795-70
6
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 700-40-6684 Количество на модель: 8
700-40-6684
8
36

Номер детали на чертеже:

36

Бугель

Заводской номер: 5001-26-212 Количество на модель: 3
5001-26-212
3
36

Номер детали на чертеже:

36

Бугель

Заводской номер: 5001-26-212-20 Количество на модель:
5001-26-212-20
37

Номер детали на чертеже:

37

Фланец

Заводской номер: 3501-26-197-20 Количество на модель:
3501-26-197-20
37

Номер детали на чертеже:

37

Фланец

Заводской номер: 3501-26-197 Количество на модель: 2
3501-26-197
2
38

Номер детали на чертеже:

38

Болт М16х1,5-6gх85.109.40Х019 ГОСТ 7795-70

Заводской номер: 280565 Количество на модель: 8
280565
8
38

Номер детали на чертеже:

38

Болт М16х1,5-6gх85.109.40Х029 ГОСТ7795-70

Заводской номер: 280565-20 Количество на модель:
280565-20
39

Номер детали на чертеже:

39

Распределитель

Заводской номер: 2701-26-40-01СП Количество на модель: 1
2701-26-40-01СП
1
39

Номер детали на чертеже:

39

Распределитель

Заводской номер: 2701-26-40-01-20СП Количество на модель:
2701-26-40-01-20СП
40

Номер детали на чертеже:

40

Болт М16х1,5-6gх80.88.35.019 ГОСТ7795-70

Заводской номер: Болт М16х1,5-6gх80.88.35.019 ГОСТ7795-70 Количество на модель: 6
Болт М16х1,5-6gх80.88.35.019 ГОСТ7795-70
6
40

Номер детали на чертеже:

40

Болт М16х1,5-6gх80.88.35.029 ГОСТ 7795-70

Заводской номер: Болт М16х1,5-6gх80.88.35.029 ГОСТ 7795-70 Количество на модель:
Болт М16х1,5-6gх80.88.35.029 ГОСТ 7795-70
41

Номер детали на чертеже:

41

Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70

Заводской номер: 280555 Количество на модель: 12
280555
12
41

Номер детали на чертеже:

41

Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70

Заводской номер: 280555-20 Количество на модель:
280555-20
42

Номер детали на чертеже:

42

Планка

Заводской номер: 3501-26-247 Количество на модель: 1
3501-26-247
1
42

Номер детали на чертеже:

42

Планка

Заводской номер: 3501-26-247-20 Количество на модель:
3501-26-247-20
43

Номер детали на чертеже:

43

Распределитель секционный

Заводской номер: 5001-26-70СП Количество на модель: 1
5001-26-70СП
1
43

Номер детали на чертеже:

43

Распределитель секционный

Заводской номер: 5001-26-70-20СП Количество на модель:
5001-26-70-20СП
44

Номер детали на чертеже:

44

Бак гидросистемы

Заводской номер: 5001-26-166-20СП Количество на модель:
5001-26-166-20СП
44

Номер детали на чертеже:

44

Бак гидросистемы

Заводской номер: 5001-26-166СП Количество на модель: 1
5001-26-166СП
1
45

Номер детали на чертеже:

45

Рукав диаметр 12

Заводской номер: 404-26-213-19СП Количество на модель: 2
404-26-213-19СП
2
45

Номер детали на чертеже:

45

Рукав диаметр 12

Заводской номер: 404-26-213-19-20СП Количество на модель:
404-26-213-19-20СП
46

Номер детали на чертеже:

46

Угольник

Заводской номер: 3501-26-189-20СП Количество на модель:
3501-26-189-20СП
46

Номер детали на чертеже:

46

Угольник

Заводской номер: 3501-26-189СП Количество на модель: 1
3501-26-189СП
1
47

Номер детали на чертеже:

47

Рукав диаметр 12

Заводской номер: 5001-26-203-06СП Количество на модель: 2
5001-26-203-06СП
2
47

Номер детали на чертеже:

47

Рукав диаметр 12

Заводской номер: 5001-26-203-06-20СП Количество на модель:
5001-26-203-06-20СП
48

Номер детали на чертеже:

48

Распределитель секционный

Заводской номер: 5001-26-69СП Количество на модель: 1
5001-26-69СП
1
48

Номер детали на чертеже:

48

Распределитель секционный

Заводской номер: 5001-26-69-20СП Количество на модель:
5001-26-69-20СП
49

Номер детали на чертеже:

49

Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70 Количество на модель: 6
Болт М16х1,5-6gх45.45.88.35.019 ГОСТ 7796-70
6
49

Номер детали на чертеже:

49

Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М16х1,5-6gх45.45.88.35.029 ГОСТ 7796-70
50

Номер детали на чертеже:

50

Штуцер ввертной

Заводской номер: 5001-26-78-20 Количество на модель:
5001-26-78-20
50

Номер детали на чертеже:

50

Штуцер ввертной

Заводской номер: 5001-26-78 Количество на модель: 11
5001-26-78
11
51

Номер детали на чертеже:

51

Кольцо ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: 018-022-25-2-51-1668 Количество на модель: 28
018-022-25-2-51-1668
28
52

Номер детали на чертеже:

52

Угольник ввертной

Заводской номер: 3501-26-53 Количество на модель: 1
3501-26-53
1
52

Номер детали на чертеже:

52

Угольник ввертной

Заводской номер: 3501-26-53-20 Количество на модель:
3501-26-53-20
53

Номер детали на чертеже:

53

Контргайка

Заводской номер: Н.036.23.022 Количество на модель: 17
Н.036.23.022
17
53

Номер детали на чертеже:

53

Контргайка

Заводской номер: Н.036.23.022-01 Количество на модель:
Н.036.23.022-01
54

Номер детали на чертеже:

54

Насос ОСТ 23.1.92-88

Заводской номер: НШ250-4 Количество на модель: 2
НШ250-4
2
119676
HYDROSILA
НШ250-4
Насос шестеренчатый НШ250 Гидросила
Код: 119676
Артикул: НШ250-4,
Под заказ

На складах : Под заказ

Производитель: HYDROSILA
767435
Не указан
НШ250-4
Насос шестеренчатый НШ250 правый МГП (А)
Код: 767435
Артикул: НШ250-4,
Под заказ

На складах : Под заказ

Производитель: Не указан
54

Номер детали на чертеже:

54

Насос ОСТ 23.1.92.88

Заводской номер: НШ250-4Т Количество на модель:
НШ250-4Т
55

Номер детали на чертеже:

55

Насос НШ250А-4НШ-000ТУ

Заводской номер: Насос НШ250А-4НШ-000ТУ Количество на модель: 2
Насос НШ250А-4НШ-000ТУ
2
56

Номер детали на чертеже:

56

Трубопровод

Заводской номер: 5001-26-206СП Количество на модель: 1
5001-26-206СП
1
56

Номер детали на чертеже:

56

Трубопровод

Заводской номер: 5001-26-206-20СП Количество на модель:
5001-26-206-20СП
57

Номер детали на чертеже:

57

Корпус

Заводской номер: 46-26-1111 Количество на модель: 2
46-26-1111
2
57

Номер детали на чертеже:

57

Корпус

Заводской номер: 46-26-1111-20 Количество на модель:
46-26-1111-20
58

Номер детали на чертеже:

58

Шайба защитная

Заводской номер: 700-40-5117 Количество на модель: 4
700-40-5117
4
59

Номер детали на чертеже:

59

Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70

Заводской номер: Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70 Количество на модель: 16
Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70
16
59

Номер детали на чертеже:

59

Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70

Заводской номер: Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70 Количество на модель:
Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70
60

Номер детали на чертеже:

60

Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 4
Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
4
043244
Не указан
050-060-58
Кольцо 050-060-58 ГОСТ 9833-73
Код: 043244
Артикул: 050-060-58,
260 в наличии

На складах : 260 шт.

37 шт. Машково д., Люберецкий р-н 50 шт. Томилино р.п., Люберецкий р-н 13 шт. Москва, Варшавское ш. 1 шт. Москва, Кетчерская ул. 10 шт. Москва, Рябиновая ул. 46 шт. Москва, Каширское ш. 31 шт. Москва, Хабаровская ул. 10 шт. Красногорск 8 шт. Екатеринбург 34 шт. Нижний Новгород 10 шт. Пермь 10 шт. Тула
Производитель: Не указан
405790
ВИТЯЗЬ
Ц125*РК 3016
Ремкомплект гидроцилиндра ЦС-125 МТЗ-80А, 82А, 100, 102 (№3016) ВИТЯЗЬ
Код: 405790
Артикул: Ц125*РК, 3016
13 в наличии

На складах : 13 шт.

8 шт. Машково д., Люберецкий р-н 1 шт. Москва, Кетчерская ул. 4 шт. Пермь
Производитель: ВИТЯЗЬ
405839
ВИТЯЗЬ
Ц125*РК 3015
Ремкомплект гидроцилиндра ЦС-125 Т-150, 151К (№3015) ВИТЯЗЬ
Код: 405839
Артикул: Ц125*РК, 3015
21 в наличии

На складах : 21 шт.

19 шт. Машково д., Люберецкий р-н 2 шт. Екатеринбург
Производитель: ВИТЯЗЬ
405840
ВИТЯЗЬ
Ц125хРК 3014
Ремкомплект гидроцилиндра ЦС-125 Т-150К (№3014) ВИТЯЗЬ
Код: 405840
Артикул: Ц125хРК, 3014
10 в наличии

На складах : 10 шт.

7 шт. Машково д., Люберецкий р-н 1 шт. Москва, Кетчерская ул. 2 шт. Екатеринбург
Производитель: ВИТЯЗЬ
235275
БЕЛАРУСЬРЕЗИНОТЕХНИКА
050-060-58-2-2
Кольцо 050-060-58 ГОСТ 9833-73 ОАО БРТ
Код: 235275
Артикул: 050-060-58-2-2,
16 в наличии

На складах : 16 шт.

16 шт. Машково д., Люберецкий р-н
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
61

Номер детали на чертеже:

61

Трубопровод

Заводской номер: 5001-26-207-20СП Количество на модель:
5001-26-207-20СП
61

Номер детали на чертеже:

61

Трубопровод

Заводской номер: 5001-26-207СП Количество на модель: 1
5001-26-207СП
1
62

Номер детали на чертеже:

62

Угольник ввертной

Заводской номер: 5001-26-77 Количество на модель: 14
5001-26-77
14
62

Номер детали на чертеже:

62

Угольник ввертной

Заводской номер: 5001-26-77-20 Количество на модель:
5001-26-77-20
63

Номер детали на чертеже:

63

Фланец

Заводской номер: 404-26-247 Количество на модель: 2
404-26-247
2
63

Номер детали на чертеже:

63

Фланец

Заводской номер: 404-26-247-20 Количество на модель:
404-26-247-20
64

Номер детали на чертеже:

64

Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70

Заводской номер: Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70 Количество на модель: 4
Болт М8-6gх45.30.88.35.019 ГОСТ 7795-70
4
64

Номер детали на чертеже:

64

Болт М8-6gх45.30.88.35.029 ГОСТ 7795-70

Заводской номер: Болт М8-6gх45.30.88.35.029 ГОСТ 7795-70 Количество на модель:
Болт М8-6gх45.30.88.35.029 ГОСТ 7795-70
65

Номер детали на чертеже:

65

Кольцо 020-025-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 020-025-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 2
Кольцо 020-025-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
2
66

Номер детали на чертеже:

66

Переходник

Заводской номер: 404-26-100-20 Количество на модель:
404-26-100-20
66

Номер детали на чертеже:

66

Переходник

Заводской номер: 404-26-100 Количество на модель: 1
404-26-100
1
67

Номер детали на чертеже:

67

Хомут

Заводской номер: 415190-05 Количество на модель: 2
415190-05
2
68

Номер детали на чертеже:

68

Рукав

Заводской номер: 460073 Количество на модель: 1
460073
1
68

Номер детали на чертеже:

68

Рукав

Заводской номер: 460075-20 Количество на модель:
460075-20
69

Номер детали на чертеже:

69

Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 2
Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
2
70

Номер детали на чертеже:

70

Пробка

Заводской номер: 375245 Количество на модель: 1
375245
1
70

Номер детали на чертеже:

70

Пробка

Заводской номер: 375245-20 Количество на модель:
375245-20
71

Номер детали на чертеже:

71

Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 2
Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ 38.005.204-84
2
72

Номер детали на чертеже:

72

Болт М16-6gх120.109.029 ГОСТ 7796-70

Заводской номер: 280573-20 Количество на модель:
280573-20
72

Номер детали на чертеже:

72

Болт М16-6gх120.109.019 ГОСТ 7796-70

Заводской номер: 280573 Количество на модель: 4
280573
4
73

Номер детали на чертеже:

73

Трубопровод

Заводской номер: 5001-26-209СП Количество на модель: 1
5001-26-209СП
1
73

Номер детали на чертеже:

73

Трубопровод

Заводской номер: 5001-26-209-20СП Количество на модель:
5001-26-209-20СП
74

Номер детали на чертеже:

74

Рукав

Заводской номер: 461701 Количество на модель: 3
461701
3
74

Номер детали на чертеже:

74

Рукав

Заводской номер: 461701-20 Количество на модель:
461701-20
75

Номер детали на чертеже:

75

Шайба 16.01.20.0221 ГОСТ 11371-78

Заводской номер: 310270-20 Количество на модель:
310270-20
75

Номер детали на чертеже:

75

Шайба 16.01.20.019 ГОСТ 11371-78

Заводской номер: 310270 Количество на модель: 32
310270
32
76

Номер детали на чертеже:

76

Трубопровод

Заводской номер: 5001-26-208СП Количество на модель: 1
5001-26-208СП
1
76

Номер детали на чертеже:

76

Трубопровод

Заводской номер: 5001-26-208-20СП Количество на модель:
5001-26-208-20СП
77

Номер детали на чертеже:

77

Распределитель

Заводской номер: 3501-26-64-20СП Количество на модель:
3501-26-64-20СП
77

Номер детали на чертеже:

77

Распределитель

Заводской номер: 3501-26-64СП Количество на модель: 1
3501-26-64СП
1
78

Номер детали на чертеже:

78

Угольник

Заводской номер: 3501-26-159СП Количество на модель: 2
3501-26-159СП
2
78

Номер детали на чертеже:

78

Угольник

Заводской номер: 3501-26-159-20СП Количество на модель:
3501-26-159-20СП
79

Номер детали на чертеже:

79

Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84

Заводской номер: Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 Количество на модель: 2
Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
2
80

Номер детали на чертеже:

80

Кольцо С42 ГОСТ 13940-86

Заводской номер: 700-58-2333 Количество на модель: 2
700-58-2333
2
81

Номер детали на чертеже:

81

Кольцо С65 ГОСТ 13941-86

Заводской номер: 700-58-2103 Количество на модель: 2
700-58-2103
2
82

Номер детали на чертеже:

82

Муфта

Заводской номер: 2501-26-93 Количество на модель: 2
2501-26-93
2
83

Номер детали на чертеже:

83

Муфта

Заводской номер: 2501-26-94 Количество на модель: 2
2501-26-94
2
Щиток приборов Т-50.01 Установка гидросистемы Т-50.01
Вернуться в раздел каталога
