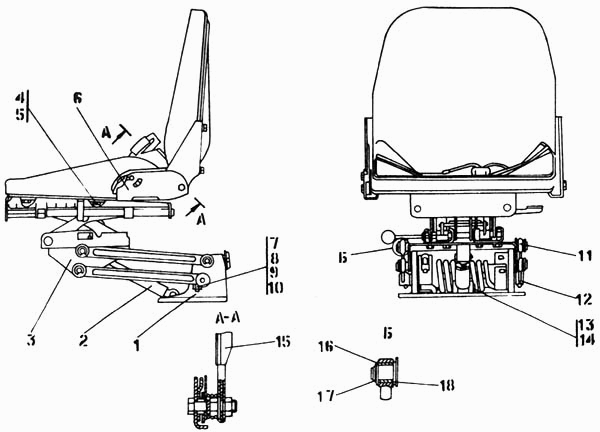

Сиденье Т-50.01. Каталог 1998г.

Установка защиты кабины Т-50.01 Установка вентиляторов кабины Т-50.01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Посадочное место

Заводской номер: А71Т.20.00.000-1 Количество на модель:
А71Т.20.00.000-1

Номер детали на чертеже:

Сиденье

Заводской номер: А71.20.00.000-1 Количество на модель:
А71.20.00.000-1
1

Номер детали на чертеже:

1

Механизм подвески

Заводской номер: А71.12.00.000 Количество на модель: 1
А71.12.00.000
1
2

Номер детали на чертеже:

2

Амортизатор АС20-050.00.000 ТУ 23.1.118-79

Заводской номер: Амортизатор АС20-050.00.000 ТУ 23.1.118-79 Количество на модель: 1
Амортизатор АС20-050.00.000 ТУ 23.1.118-79
1
3

Номер детали на чертеже:

3

Блок регулировок

Заводской номер: А71.23.00.000-А Количество на модель: 1
А71.23.00.000-А
1
4

Номер детали на чертеже:

4

Болт М8-6gх16.88.35.016 ГОСТ 77967-70

Заводской номер: Болт М8-6gх16.88.35.016 ГОСТ 77967-70 Количество на модель: 4
Болт М8-6gх16.88.35.016 ГОСТ 77967-70
4
5

Номер детали на чертеже:

5

Шайба 8.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 8.65Г.019 ГОСТ 6402-70 Количество на модель: 4
Шайба 8.65Г.019 ГОСТ 6402-70
4
7

Номер детали на чертеже:

7

Палец

Заводской номер: А71.10.00.005 Количество на модель: 2
А71.10.00.005
2
8

Номер детали на чертеже:

8

Гайка М10.6.0112 ГОСТ 5915-70

Заводской номер: Гайка М10.6.0112 ГОСТ 5915-70 Количество на модель: 2
Гайка М10.6.0112 ГОСТ 5915-70
2
9

Номер детали на чертеже:

9

Шайба 10.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 10.65Г.019 ГОСТ 6402-70 Количество на модель: 2
Шайба 10.65Г.019 ГОСТ 6402-70
2
10

Номер детали на чертеже:

10

Шайба 10.01.019 ГОСТ 11371-78

Заводской номер: Шайба 10.01.019 ГОСТ 11371-78 Количество на модель: 2
Шайба 10.01.019 ГОСТ 11371-78
2
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: А71.20.00.002 Количество на модель: 2
А71.20.00.002
2
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: А71.10.00.001 Количество на модель: 2
А71.10.00.001
2
13

Номер детали на чертеже:

13

Шплинт 3,2х18 ГОСТ 397-79

Заводской номер: Шплинт 3,2х18 ГОСТ 397-79 Количество на модель: 2
Шплинт 3,2х18 ГОСТ 397-79
2
14

Номер детали на чертеже:

14

Ось 6.10f9х36.45.2.43 Хим.Окс.прм ГОСТ 9650-80

Заводской номер: 470215 Количество на модель: 2
470215
2
15

Номер детали на чертеже:

15

Ремень безопасности

Заводской номер: ЕА34 Количество на модель: 1
ЕА34
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: А71.10.00.003 Количество на модель: 6
А71.10.00.003
6
17

Номер детали на чертеже:

17

Кольцо В18 ГОСТ 13942-86

Заводской номер: Кольцо В18 ГОСТ 13942-86 Количество на модель: 6
Кольцо В18 ГОСТ 13942-86
6
18

Номер детали на чертеже:

18

Втулка

Заводской номер: А71.10.00.004 Количество на модель: 6
А71.10.00.004
6
