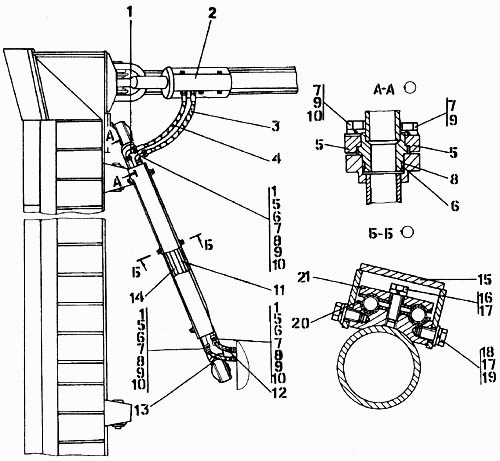

Гидросистема бульдозерного оборудования Т-50.01. Каталог 1998г.

Распределитель 2701-26-40 Т-50.01 Гидрозамок Т-50.01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема бульдозерного оборудования Т

Заводской номер: 3501-93-500-20СП Количество на модель:
3501-93-500-20СП

Номер детали на чертеже:

Гидросистема бульдозерного оборудования УХЛ

Заводской номер: 3501-93-500СП Количество на модель:
3501-93-500СП
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 404-26-222СП Количество на модель: 4
404-26-222СП
4
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 404-26-222-20СП Количество на модель:
404-26-222-20СП
2

Номер детали на чертеже:

2

Гидрораскос

Заводской номер: 3501-93-508-20СП Количество на модель:
3501-93-508-20СП
2

Номер детали на чертеже:

2

Гидрораскос

Заводской номер: 3501-93-508СП Количество на модель: 1
3501-93-508СП
1
3

Номер детали на чертеже:

3

Рукав диаметр 25

Заводской номер: 3501-93-510СП Количество на модель: 1
3501-93-510СП
1
3

Номер детали на чертеже:

3

Рукав диаметр 25

Заводской номер: 3501-93-510-20СП Количество на модель:
3501-93-510-20СП
4

Номер детали на чертеже:

4

Рукав диаметр 25

Заводской номер: 3501-93-510-01СП Количество на модель: 1
3501-93-510-01СП
1
4

Номер детали на чертеже:

4

Рукав диаметр 25

Заводской номер: 3501-93-510-01-20СП Количество на модель:
3501-93-510-01-20СП
5

Номер детали на чертеже:

5

Фланец

Заводской номер: 2501-26-83-20 Количество на модель:
2501-26-83-20
5

Номер детали на чертеже:

5

Фланец

Заводской номер: 2501-26-83 Количество на модель: 8
2501-26-83
8
6

Номер детали на чертеже:

6

Кольцо защитное

Заводской номер: 440038 Количество на модель: 4
440038
4
7

Номер детали на чертеже:

7

Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70

Заводской номер: 280348 Количество на модель: 16
280348
16
7

Номер детали на чертеже:

7

Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70

Заводской номер: 280348-20 Количество на модель:
280348-20
8

Номер детали на чертеже:

8

Кольцо 032-038-36-2-51-1668 ГОСТ 188239-73/ТУ 38.005.204-84

Заводской номер: Кольцо 032-038-36-2-51-1668 ГОСТ 188239-73/ТУ 38.005.204-84 Количество на модель: 4
Кольцо 032-038-36-2-51-1668 ГОСТ 188239-73/ТУ 38.005.204-84
4
9

Номер детали на чертеже:

9

Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
9

Номер детали на чертеже:

9

Шайба 12.ОТ.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 Количество на модель: 16
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
16
10

Номер детали на чертеже:

10

Шайба 12х2.01.10.019 ГОСТ 11371-78

Заводской номер: 310210 Количество на модель: 8
310210
8
10

Номер детали на чертеже:

10

Шайба 12х2.01.10.0221 ГОСТ 11371-78

Заводской номер: 310210-20 Количество на модель:
310210-20
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 3501-93-511-01-20СП Количество на модель:
3501-93-511-01-20СП
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 3501-93-511-01СП Количество на модель: 1
3501-93-511-01СП
1
12

Номер детали на чертеже:

12

Рукав диаметр 25

Заводской номер: 3501-93-510-03СП Количество на модель: 1
3501-93-510-03СП
1
12

Номер детали на чертеже:

12

Рукав диаметр 25

Заводской номер: 3501-93-510-03-20СП Количество на модель:
3501-93-510-03-20СП
13

Номер детали на чертеже:

13

Рукав диаметр 25

Заводской номер: 3501-93-510-02СП Количество на модель: 1
3501-93-510-02СП
1
13

Номер детали на чертеже:

13

Рукав диаметр 25

Заводской номер: 3501-93-510-02-20СП Количество на модель:
3501-93-510-02-20СП
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 3501-93-511-20СП Количество на модель:
3501-93-511-20СП
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 3501-93-511СП Количество на модель: 1
3501-93-511СП
1
15

Номер детали на чертеже:

15

Кожух

Заводской номер: 3501-93-512СП Количество на модель: 1
3501-93-512СП
1
15

Номер детали на чертеже:

15

Кожух

Заводской номер: 3501-93-512-20СП Количество на модель:
3501-93-512-20СП
16

Номер детали на чертеже:

16

Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70

Заводской номер: 280730-20 Количество на модель:
280730-20
16

Номер детали на чертеже:

16

Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70

Заводской номер: 280730 Количество на модель: 3
280730
3
17

Номер детали на чертеже:

17

Шайба 20.ОТ.65Г.019 ГОСТ 6402-70

Заводской номер: Шайба 20.ОТ.65Г.019 ГОСТ 6402-70 Количество на модель: 8
Шайба 20.ОТ.65Г.019 ГОСТ 6402-70
8
17

Номер детали на чертеже:

17

Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70

Заводской номер: Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70 Количество на модель:
Шайба 20.ОТ.65Г.0221 ГОСТ 6402-70
18

Номер детали на чертеже:

18

Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70

Заводской номер: 280720-20 Количество на модель:
280720-20
18

Номер детали на чертеже:

18

Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70

Заводской номер: 280720 Количество на модель: 5
280720
5
19

Номер детали на чертеже:

19

Шайба 20.04.20.0221 ГОСТ 6958-78

Заводской номер: 310320-20 Количество на модель:
310320-20
19

Номер детали на чертеже:

19

Шайба 20.04.20.019 ГОСТ 6958-78

Заводской номер: 310320 Количество на модель: 5
310320
5
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 3501-93-617 Количество на модель: 6
3501-93-617
6
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 3501-93-617-20 Количество на модель:
3501-93-617-20
21

Номер детали на чертеже:

21

Планка

Заводской номер: 3501-93-616 Количество на модель: 3
3501-93-616
3
21

Номер детали на чертеже:

21

Планка

Заводской номер: 3501-93-616-20 Количество на модель:
3501-93-616-20
