4001-19-10СП(SP)

4001-19-10-20СП(SP)

1

2

3

4

5

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

34

35

35

36

36

37

37

38

39

40

41

41

42

43

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

58

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

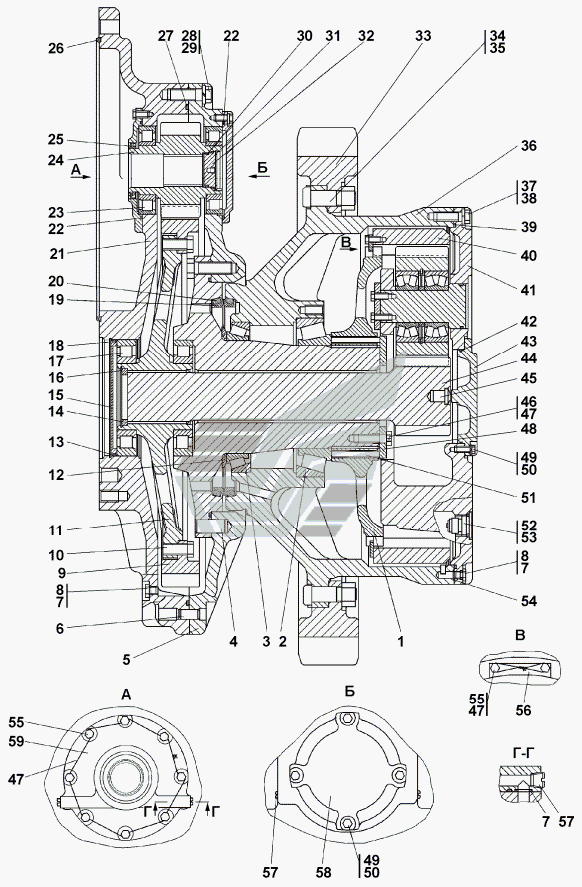

Передача бортовая

Заводской номер: 4001-19-10СП(SP) Количество на модель:

4001-19-10СП(SP)

Номер детали на чертеже:

Передача бортовая

Заводской номер: 4001-19-10-20СП(SP) Количество на модель:

4001-19-10-20СП(SP)

1

Номер детали на чертеже:

1

Муфта

Заводской номер: 4001-19-2 Количество на модель: 1

4001-19-2

1

2

Номер детали на чертеже:

2

Подшипник 2007144М

Заводской номер: 2007144М Количество на модель: 1

2007144М

1

3

Номер детали на чертеже:

3

Подшипник 2007948А

Заводской номер: 2007948А Количество на модель: 1

2007948А

1

4

Номер детали на чертеже:

4

Штифт

Заводской номер: 32 5580 Количество на модель: 4

32 5580

4

5

Номер детали на чертеже:

5

Корпус

Заводской номер: 4001-19-100СП(SP) Количество на модель:

4001-19-100СП(SP)

5

Номер детали на чертеже:

5

Корпус

Заводской номер: 4001-19-100-20СП(SP) Количество на модель: 1

4001-19-100-20СП(SP)

1

6

Номер детали на чертеже:

6

Штифт

Заводской номер: 700-32-2158 Количество на модель: 2

700-32-2158

2

7

Номер детали на чертеже:

7

Кольцо 012-016-25-2-51-1668

Заводской номер: 012-016-25-2-51-1668 Количество на модель: 5

012-016-25-2-51-1668

5

8

Номер детали на чертеже:

8

Пробка

Заводской номер: 37 5516 Количество на модель:

37 5516

8

Номер детали на чертеже:

8

Пробка

Заводской номер: 37 5516-20 Количество на модель: 3

37 5516-20

3

9

Номер детали на чертеже:

9

Шестерня

Заводской номер: 3501-19-25 Количество на модель: 1

3501-19-25

1

10

Номер детали на чертеже:

10

Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70

Заводской номер: 28 0819 Количество на модель: 24

28 0819

24

11

Номер детали на чертеже:

11

Ступица

Заводской номер: 3501-19-26 Количество на модель: 1

3501-19-26

1

12

Номер детали на чертеже:

12

Кольцо упорное

Заводской номер: 3501-19-22 Количество на модель: 1

3501-19-22

1

13

Номер детали на чертеже:

13

Кольцо ГОСТ 9833-73

Заводской номер: 240-250-58-2-3 Количество на модель: 1

240-250-58-2-3

1

153301

240-250-58 240-250-58-2-3

Код: 153301

Артикул: 240-250-58, 240-250-58-2-3

Производитель:

14

Номер детали на чертеже:

14

Втулка

Заводской номер: 2501-19-64 Количество на модель: 1

2501-19-64

1

15

Номер детали на чертеже:

15

Крышка

Заводской номер: ТТ2501-19-6 Количество на модель: 1

ТТ2501-19-6

1

16

Номер детали на чертеже:

16

Кольцо С120 ГОСТ 13941-86

Заводской номер: 700-58-2092 Количество на модель: 1

700-58-2092

1

17

Номер детали на чертеже:

17

Подшипник 12228Л

Заводской номер: 12228Л Количество на модель: 2

12228Л

2

18

Номер детали на чертеже:

18

Кольцо С250 ГОСТ 13941-86

Заводской номер: 58 0930 Количество на модель: 1

58 0930

1

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 2501-19-12 Количество на модель: 2

2501-19-12

2

20

Номер детали на чертеже:

20

Кольцо упорное

Заводской номер: 2501-19-40 Количество на модель: 2

2501-19-40

2

21

Номер детали на чертеже:

21

Корпус

Заводской номер: 3501-19-37 Количество на модель:

3501-19-37

21

Номер детали на чертеже:

21

Корпус

Заводской номер: 3501-19-37-20 Количество на модель: 1

3501-19-37-20

1

22

Номер детали на чертеже:

22

Кольцо ГОСТ 9833-73

Заводской номер: 205-215-46-2-3 Количество на модель: 2

205-215-46-2-3

2

23

Номер детали на чертеже:

23

Подшипник 42221Л

Заводской номер: 42221Л Количество на модель: 2

42221Л

2

24

Номер детали на чертеже:

24

Шестерня

Заводской номер: 3501-19-27 Количество на модель: 1

3501-19-27

1

25

Номер детали на чертеже:

25

Манжета 95-120-12 BAFUDX7

Заводской номер: Манжета 95-120-12 BAFUDX7 Количество на модель: 1

Манжета 95-120-12 BAFUDX7

1

26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 40 0468-22 Количество на модель: 1

40 0468-22

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 40 0468-38 Количество на модель: 1

40 0468-38

1

28

Номер детали на чертеже:

28

Болт М24х2-6gх75 ГОСТ 7796-70

Заводской номер: 28 0835 Количество на модель:

28 0835

28

Номер детали на чертеже:

28

Болт М24х2-6gх75 ГОСТ 7796-70

Заводской номер: 28 0835-20 Количество на модель: 32

28 0835-20

32

29

Номер детали на чертеже:

29

Шайба 24 Т

Заводской номер: Шайба 24 Т Количество на модель: 32

Шайба 24 Т

32

30

Номер детали на чертеже:

30

Кольцо 069-075-36-2-51-1668

Заводской номер: 069-075-36-2-51-1668 Количество на модель: 1

069-075-36-2-51-1668

1

31

Номер детали на чертеже:

31

Кольцо С80 ГОСТ 13940-86

Заводской номер: 58 0676 Количество на модель: 1

58 0676

1

32

Номер детали на чертеже:

32

Крышка

Заводской номер: 2501-19-63 Количество на модель: 1

2501-19-63

1

33

Номер детали на чертеже:

33

Сектор зубчатый

Заводской номер: 4001-19-14 Количество на модель: 5

4001-19-14

5

567145

ЧАЗ

4001-19-14

Код: 567145

Артикул: 4001-19-14,

Производитель: ЧАЗ

34

Номер детали на чертеже:

34

Болт

Заводской номер: 2501-19-80-05 Количество на модель:

2501-19-80-05

566285

ЧАЗ

2501-19-80-05

Код: 566285

Артикул: 2501-19-80-05,

Производитель: ЧАЗ

34

Номер детали на чертеже:

34

Болт

Заводской номер: 2501-19-80-05-20 Количество на модель: 25

2501-19-80-05-20

25

35

Номер детали на чертеже:

35

Гайка М30х2-6Н ГОСТ 15524-70

Заводской номер: 30 0420 Количество на модель:

30 0420

566412

ЧАЗ

300420

Код: 566412

Артикул: 300420,

Производитель: ЧАЗ

35

Номер детали на чертеже:

35

Гайка М30х2-6Н ГОСТ 15 524-70

Заводской номер: 30 0420-20 Количество на модель: 25

30 0420-20

25

36

Номер детали на чертеже:

36

Ступица

Заводской номер: 4001-19-4 Количество на модель:

4001-19-4

36

Номер детали на чертеже:

36

Ступица

Заводской номер: 4001-19-4-20 Количество на модель: 1

4001-19-4-20

1

37

Номер детали на чертеже:

37

Болт М20х1,5-6gх60 ГОСТ 7796-70

Заводской номер: 28 0730-20 Количество на модель: 35

28 0730-20

35

37

Номер детали на чертеже:

37

Болт М20х1,5-6gх60 ГОСТ 7796-70

Заводской номер: 28 0730 Количество на модель:

28 0730

38

Номер детали на чертеже:

38

Шайба 20 ОТ

Заводской номер: Шайба 20 ОТ Количество на модель: 35

Шайба 20 ОТ

35

39

Номер детали на чертеже:

39

Кольцо

Заводской номер: 40 0468-30 Количество на модель: 1

40 0468-30

1

40

Номер детали на чертеже:

40

Шестерня

Заводской номер: 4001-19-8 Количество на модель: 1

4001-19-8

1

41

Номер детали на чертеже:

41

Водило

Заводской номер: 4001-19-101СП(SP) Количество на модель:

4001-19-101СП(SP)

41

Номер детали на чертеже:

41

Водило

Заводской номер: 4001-19-101-20СП(SP) Количество на модель: 1

4001-19-101-20СП(SP)

1

42

Номер детали на чертеже:

42

Кольцо

Заводской номер: 190-195-36-2-51-1668 Количество на модель: 1

190-195-36-2-51-1668

1

43

Номер детали на чертеже:

43

Крышка

Заводской номер: 3501-19-29-20 Количество на модель: 1

3501-19-29-20

1

43

Номер детали на чертеже:

43

Крышка

Заводской номер: 3501-19-29 Количество на модель:

3501-19-29

44

Номер детали на чертеже:

44

Шестерня

Заводской номер: 4001-19-6 Количество на модель: 1

4001-19-6

1

45

Номер детали на чертеже:

45

Пята

Заводской номер: 2501-19-28 Количество на модель: 1

2501-19-28

1

46

Номер детали на чертеже:

46

Болт ЗМ20х1,5gх60 ГОСТ 7796-70

Заводской номер: 28 0731 Количество на модель: 12

28 0731

12

47

Номер детали на чертеже:

47

Проволока 1,6-0-С

Заводской номер: Проволока 1,6-0-С Количество на модель: 5м

Проволока 1,6-0-С

5м

48

Номер детали на чертеже:

48

Шайба

Заводской номер: 4001-19-3 Количество на модель: 1

4001-19-3

1

49

Номер детали на чертеже:

49

Болт М12-6gx30

Заводской номер: Болт М12-6gx30 Количество на модель: 8

Болт М12-6gx30

8

50

Номер детали на чертеже:

50

Шайба 12 ОТ

Заводской номер: Шайба 12 ОТ Количество на модель: 8

Шайба 12 ОТ

8

51

Номер детали на чертеже:

51

Палец

Заводской номер: 3501-19-21 Количество на модель: 12

3501-19-21

12

52

Номер детали на чертеже:

52

Пробка магнитная

Заводской номер: 2501-19-113СП Количество на модель: 1

2501-19-113СП

1

53

Номер детали на чертеже:

53

Кольцо ГОСТ 9833-73/ГОСТ 18829-73

Заводской номер: 045-050-30-2-51-1668 Количество на модель: 1

045-050-30-2-51-1668

1

54

Номер детали на чертеже:

54

Кольцо ГОСТ 9833-73/ТУ 38.005.204-84

Заводской номер: 018-022-25-2-51-1668 Количество на модель: 1

018-022-25-2-51-1668

1

55

Номер детали на чертеже:

55

Болт

Заводской номер: 28 5330 Количество на модель: 28

28 5330

28

56

Номер детали на чертеже:

56

Планка

Заводской номер: 2501-19-67 Количество на модель: 10

2501-19-67

10

57

Номер детали на чертеже:

57

Пробка 4-КГ 1/8"45 ТУ 23.1.506-91

Заводской номер: 37 0150-08 Количество на модель: 4

37 0150-08

4

58

Номер детали на чертеже:

58

Крышка

Заводской номер: 2501-19-62 Количество на модель:

2501-19-62

58

Номер детали на чертеже:

58

Крышка

Заводской номер: 2501-19-62-20 Количество на модель: 1

2501-19-62-20

1

59

Номер детали на чертеже:

59

Крышка

Заводской номер: 2501-19-61 Количество на модель: 1

2501-19-61

1
