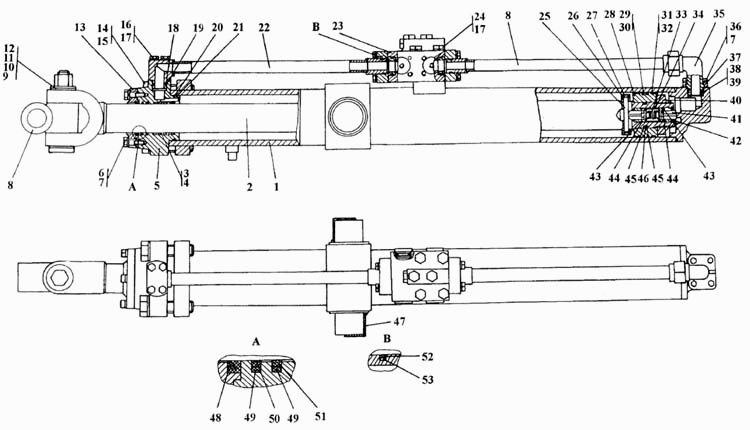

Гидроцилиндр диаметром 125 мм Т-20.01Я. Каталог 2000г.

Клапан Т-20.01Я Гидросистема бульдозерного оборудования Т-20.01Я

Вид отображения:

Детали справа

По ширине экрана

2001-26-501-20СП

2001-26-501СП

1

2

2

3

4

5

6

6

7

8

8

8

9

10

10

11

11

12

13

14

14

15

16

16

17

18

19

20

21

22

22

23

23

24

24

25

26

27

28

29

30

31

32

33

34

35

35

36

36

37

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидроцилиндр d.125

Заводской номер: 2001-26-501-20СП Количество на модель:

2001-26-501-20СП

Номер детали на чертеже:

Гидроцилиндр d.125

Заводской номер: 2001-26-501СП Количество на модель: 1

2001-26-501СП

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 2001-26-508СП Количество на модель: 1

2001-26-508СП

1

2

Номер детали на чертеже:

2

Шток

Заводской номер: 46-26-1513 Количество на модель: 1

46-26-1513

1

2

Номер детали на чертеже:

2

Шток

Заводской номер: 46-26-1513-20 Количество на модель:

46-26-1513-20

3

Номер детали на чертеже:

3

Кольцо штоковое

Заводской номер: 2501-98-571 Количество на модель: 2

2501-98-571

2

4

Номер детали на чертеже:

4

Кольцо опорно-направляющее штоковое Е22-080-30-30 ТУ 18.0106-95

Заводской номер: Кольцо опорно-направляющее штоковое Е22- Количество на модель: 2

Кольцо опорно-направляющее штоковое Е22-

2

5

Номер детали на чертеже:

5

Крышка

Заводской номер: 2001-26-556 Количество на модель: 1

2001-26-556

1

6

Номер детали на чертеже:

6

Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70

Заводской номер: 280535-20 Количество на модель: 4

280535-20

4

6

Номер детали на чертеже:

6

Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70

Заводской номер: 280535 Количество на модель:

280535

7

Номер детали на чертеже:

7

Шайба 16.ОТ.65Г

Заводской номер: Шайба 16.ОТ.65Г Количество на модель: 8

Шайба 16.ОТ.65Г

8

8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 2001-26-512-20СП Количество на модель:

2001-26-512-20СП

8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 2001-26-512СП Количество на модель: 1

2001-26-512СП

1

8

Номер детали на чертеже:

8

Шарнир

Заводской номер: 2501-26-1108 Количество на модель: 1

2501-26-1108

1

9

Номер детали на чертеже:

9

Шплинт 6.3х71.019

Заводской номер: Шплинт 6.3х71.019 Количество на модель: 1

Шплинт 6.3х71.019

1

10

Номер детали на чертеже:

10

Гайка М30х2-6Н.8.019 ГОСТ 5918-73

Заводской номер: 300431 Количество на модель: 1

300431

1

10

Номер детали на чертеже:

10

Гайка М30х2 ГОСТ 5918-73

Заводской номер: 300431-20 Количество на модель:

300431-20

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 2501-26-1107-20 Количество на модель:

2501-26-1107-20

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 2501-26-1107 Количество на модель: 1

2501-26-1107

1

12

Номер детали на чертеже:

12

Палец

Заводской номер: 2501-26-1106 Количество на модель: 1

2501-26-1106

1

13

Номер детали на чертеже:

13

Скребок

Заводской номер: 2001-26-557 Количество на модель: 1

2001-26-557

1

14

Номер детали на чертеже:

14

Болт М30х2х120 ГОСТ 7798-70

Заводской номер: 280956 Количество на модель: 4

280956

4

14

Номер детали на чертеже:

14

Болт М30х2х120 ГОСТ 7798-70

Заводской номер: 280956-20 Количество на модель:

280956-20

15

Номер детали на чертеже:

15

Шайба 30.65Г

Заводской номер: Шайба 30.65Г Количество на модель: 4

Шайба 30.65Г

4

16

Номер детали на чертеже:

16

Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70

Заводской номер: 280385 Количество на модель: 4

280385

4

16

Номер детали на чертеже:

16

Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70

Заводской номер: 280385-20 Количество на модель:

280385-20

17

Номер детали на чертеже:

17

Шайба 12.ОТ.65Г

Заводской номер: Шайба 12.ОТ.65Г Количество на модель: 8

Шайба 12.ОТ.65Г

8

18

Номер детали на чертеже:

18

Кольцо защитное

Заводской номер: 2501-98-550 Количество на модель: 1

2501-98-550

1

19

Номер детали на чертеже:

19

Кольцо 032-038-36-2-51-1668

Заводской номер: Кольцо 032-038-36-2-51-1668 Количество на модель: 1

Кольцо 032-038-36-2-51-1668

1

20

Номер детали на чертеже:

20

Шайба защитная

Заводской номер: 2001-26-558 Количество на модель: 1

2001-26-558

1

21

Номер детали на чертеже:

21

Кольцо 115-125-58-2-51-1668

Заводской номер: Кольцо 115-125-58-2-51-1668 Количество на модель: 1

Кольцо 115-125-58-2-51-1668

1

22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: 2001-26-511-20СП Количество на модель:

2001-26-511-20СП

22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: 2001-26-511СП Количество на модель: 1

2001-26-511СП

1

23

Номер детали на чертеже:

23

Устройство перепускное

Заводской номер: 2001-26-510СП Количество на модель: 1

2001-26-510СП

1

23

Номер детали на чертеже:

23

Устройство перепускное

Заводской номер: 2001-26-510-20СП Количество на модель:

2001-26-510-20СП

24

Номер детали на чертеже:

24

Болт 3М12х1,25-6gх105

Заводской номер: 280391 Количество на модель: 4

280391

4

24

Номер детали на чертеже:

24

Болт 3М12х1,25-6gх105

Заводской номер: 280391-20 Количество на модель:

280391-20

25

Номер детали на чертеже:

25

Палец

Заводской номер: 2601-26-8 Количество на модель: 1

2601-26-8

1

26

Номер детали на чертеже:

26

Втулка

Заводской номер: 2601-26-6 Количество на модель: 1

2601-26-6

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 585760 Количество на модель: 1

585760

1

28

Номер детали на чертеже:

28

Поршень

Заводской номер: 2001-26-551 Количество на модель: 1

2001-26-551

1

29

Номер детали на чертеже:

29

Кольцо уплотнительное

Заводской номер: 2001-26-552 Количество на модель: 2

2001-26-552

2

30

Номер детали на чертеже:

30

Кольцо 110-120-58-2-В14-1НТА

Заводской номер: Кольцо 110-120-58-2-В14-1НТА Количество на модель: 2

Кольцо 110-120-58-2-В14-1НТА

2

607811

ВИТЯЗЬ

24-21*РК 3604

Код: 607811

Артикул: 24-21*РК, 3604

Производитель: ВИТЯЗЬ

31

Номер детали на чертеже:

31

Кольцо опорно-направляющее поршневое Е21-125-15-30 ТУ 18.0105-95

Заводской номер: Кольцо опорно-направляющее поршневое Е21 Количество на модель: 2

Кольцо опорно-направляющее поршневое Е21

2

32

Номер детали на чертеже:

32

Втулка опорная

Заводской номер: 2001-26-553 Количество на модель: 2

2001-26-553

2

33

Номер детали на чертеже:

33

Пружина

Заводской номер: 38327 Количество на модель: 1

38327

1

34

Номер детали на чертеже:

34

Проставка

Заводской номер: 525540 Количество на модель: 1

525540

1

35

Номер детали на чертеже:

35

Угольник

Заводской номер: 46-98-509 Количество на модель: 1

46-98-509

1

35

Номер детали на чертеже:

35

Угольник

Заводской номер: 46-98-509-20 Количество на модель:

46-98-509-20

36

Номер детали на чертеже:

36

Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70

Заводской номер: 280544 Количество на модель: 4

280544

4

36

Номер детали на чертеже:

36

Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70

Заводской номер: 280544-20 Количество на модель:

280544-20

37

Номер детали на чертеже:

37

Фланец

Заводской номер: 46-98-511-20 Количество на модель:

46-98-511-20

37

Номер детали на чертеже:

37

Фланец

Заводской номер: 46-98-511 Количество на модель: 2

46-98-511

2

38

Номер детали на чертеже:

38

Шайба защитная

Заводской номер: 700-40-6307 Количество на модель: 1

700-40-6307

1

39

Номер детали на чертеже:

39

Кольцо 039-045-36-2-51-1668

Заводской номер: Кольцо 039-045-36-2-51-1668 Количество на модель: 1

Кольцо 039-045-36-2-51-1668

1

103307

039-045-36

Код: 103307

Артикул: 039-045-36,

Производитель:

035709

039-045-36

Код: 035709

Артикул: 039-045-36,

Производитель:

727037

БЕЛАРУСЬРЕЗИНОТЕХНИКА

039-045-36-2-2

Код: 727037

Артикул: 039-045-36-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

40

Номер детали на чертеже:

40

Гайка

Заводской номер: 2601-26-3 Количество на модель: 1

2601-26-3

1

41

Номер детали на чертеже:

41

Клапан

Заводской номер: 46-26-631СП Количество на модель: 2

46-26-631СП

2

42

Номер детали на чертеже:

42

Заглушка

Заводской номер: 2601-26-9 Количество на модель: 1

2601-26-9

1

43

Номер детали на чертеже:

43

Шайба защитная

Заводской номер: 2601-26-25 Количество на модель: 2

2601-26-25

2

44

Номер детали на чертеже:

44

Кольцо 034-040-36-2-51-1668

Заводской номер: Кольцо 034-040-36-2-51-1668 Количество на модель: 2

Кольцо 034-040-36-2-51-1668

2

45

Номер детали на чертеже:

45

Шайба защитная

Заводской номер: 2601-26-26 Количество на модель: 2

2601-26-26

2

46

Номер детали на чертеже:

46

Кольцо 060-070-58-2-51-1668

Заводской номер: Кольцо 060-070-58-2-51-1668 Количество на модель: 1

Кольцо 060-070-58-2-51-1668

1

47

Номер детали на чертеже:

47

Заглушка

Заводской номер: 2001-26-559 Количество на модель: 1

2001-26-559

1

48

Номер детали на чертеже:

48

Грязесъемник 3-d

Заводской номер: 2501-93-506-01СП Количество на модель: 1

2501-93-506-01СП

1

49

Номер детали на чертеже:

49

Кольцо 088-095-46-2-В14-1НТА

Заводской номер: Кольцо 088-095-46-2-В14-1НТА Количество на модель: 2

Кольцо 088-095-46-2-В14-1НТА

2

50

Номер детали на чертеже:

50

Кольцо уплотнительное

Заводской номер: 2001-26-567 Количество на модель: 1

2001-26-567

1

51

Номер детали на чертеже:

51

Кольцо уплотнительное

Заводской номер: 2001-26-554 Количество на модель: 1

2001-26-554

1

52

Номер детали на чертеже:

52

Кольцо уплотнительное

Заводской номер: 2001-26-579 Количество на модель: 2

2001-26-579

2

53

Номер детали на чертеже:

53

Кольцо 030-035-30-2-В14-1НТА

Заводской номер: Кольцо 030-035-30-2-В14-1НТА Количество на модель: 2

Кольцо 030-035-30-2-В14-1НТА

2
