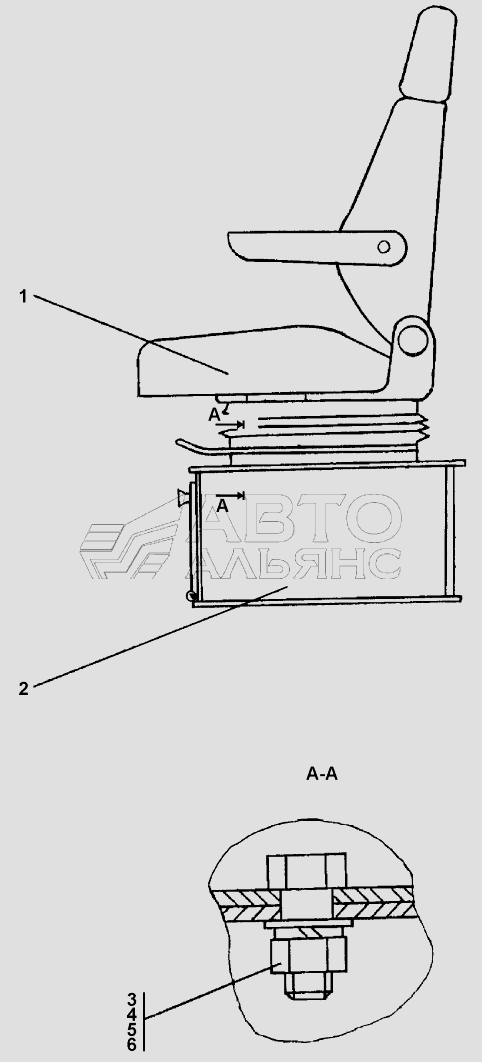

Установка сиденья ПК-12.02К. Каталог 2007г.

Управление трактором ПК-12.02К Пол ПК-12.02К

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка сиденья

Заводской номер: 2501-23-1-01СП(SP) Количество на модель:
2501-23-1-01СП(SP)

Номер детали на чертеже:

Установка сиденья

Заводской номер: 2501-23-1-01-20СП(SP) Количество на модель:
2501-23-1-01-20СП(SP)
1

Номер детали на чертеже:

1

Сиденье водителя

Заводской номер: Р405САВ/М80Н Количество на модель: 1
Р405САВ/М80Н
1
2

Номер детали на чертеже:

2

Каркас переходной

Заводской номер: 2501-23-101СП(SP) Количество на модель:
2501-23-101СП(SP)
2

Номер детали на чертеже:

2

Каркас переходной

Заводской номер: 2501-23-101-20СП(SP) Количество на модель: 1
2501-23-101-20СП(SP)
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: ГОСТ7796-70 Количество на модель: 4
ГОСТ7796-70
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: ГОСТ5915-70 Количество на модель: 4
ГОСТ5915-70
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 4
ГОСТ6402-70
4
6

Номер детали на чертеже:

6

Шайба 8.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310150 Количество на модель:
310150
6

Номер детали на чертеже:

6

Шайба 8.01.08кп.0221 ГОСТ 11371-78

Заводской номер: 310150-20 Количество на модель: 4
310150-20
4
