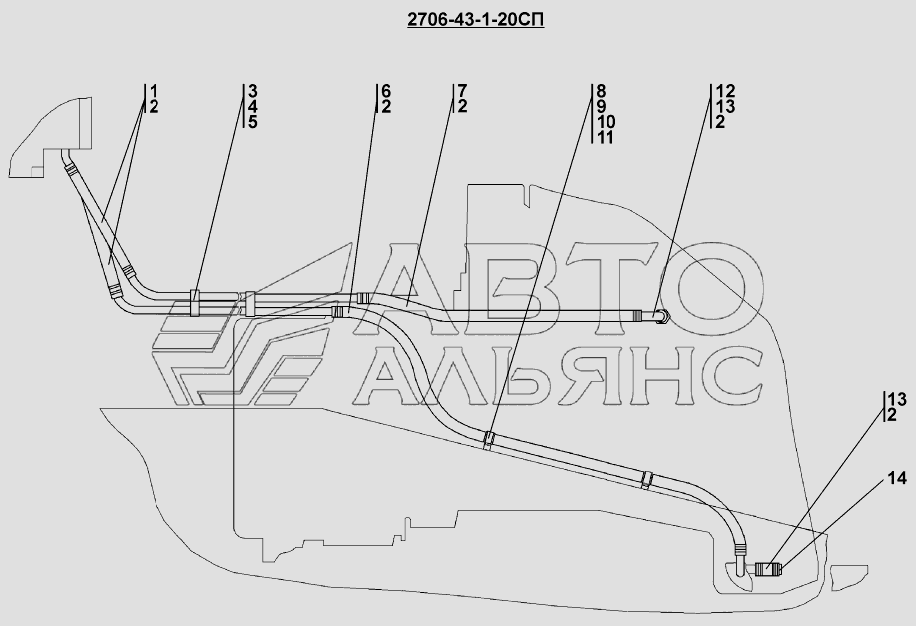

Установка системы подогрева ПК-12.02К. Каталог 2007г.

Установка системы подогрева ПК-12.02К Установка топливного бака ПК-12.02К

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка системы подогрева

Заводской номер: 2706-43-1-20СП(SP) Количество на модель:
2706-43-1-20СП(SP)
1

Номер детали на чертеже:

1

Рукав

Заводской номер: 460901-12 Количество на модель:
460901-12
1

Номер детали на чертеже:

1

Рукав

Заводской номер: 460901-12-20 Количество на модель: 2
460901-12-20
2
2

Номер детали на чертеже:

2

Шланговый хомут

Заводской номер: DIN3017-AS30/127-W2 Количество на модель: 24
DIN3017-AS30/127-W2
24
3

Номер детали на чертеже:

3

Прижим

Заводской номер: 2502-43-106 Количество на модель: 2
2502-43-106
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: ГОСТ7796-70 Количество на модель: 20
ГОСТ7796-70
20
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 20
ГОСТ6402-70
20
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 460901-25-20 Количество на модель: 1
460901-25-20
1
7

Номер детали на чертеже:

7

Рукав

Заводской номер: 460901-17-20 Количество на модель: 1
460901-17-20
1
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 700-40-6684-01 Количество на модель: 2
700-40-6684-01
2
9

Номер детали на чертеже:

9

Хомутик

Заводской номер: 700-41-3185 Количество на модель: 2
700-41-3185
2
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 313506-43-31СП(SP) Количество на модель: 1
313506-43-31СП(SP)
1
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 461201-02 Количество на модель:
461201-02
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 461201-02-20 Количество на модель: 2
461201-02-20
2
14

Номер детали на чертеже:

14

Заглушка

Заводской номер: 3506-43-27СП(SP) Количество на модель: 1
3506-43-27СП(SP)
1
