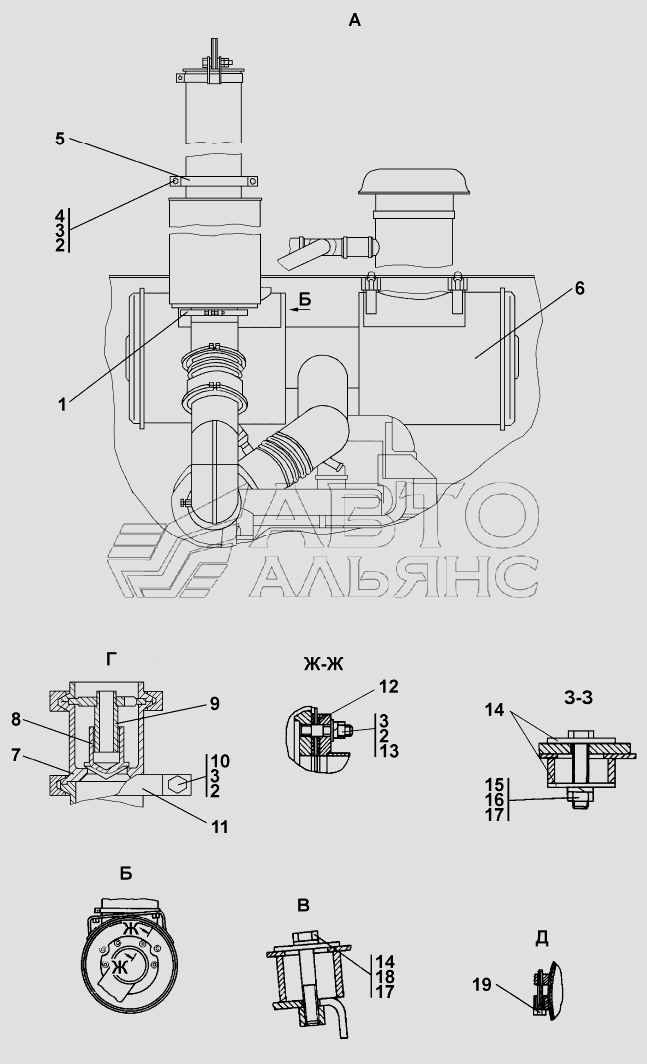

Установка систем воздухоочистки и выпуска ПК-12.02К. Каталог 2007г.

Установка систем воздухоочистки и выпуска ПК-12.02К Воздухоочиститель ПК-12.02К

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
18
18
19
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут

Заводской номер: 1102-05-31-01СП(SP) Количество на модель:
1102-05-31-01СП(SP)
1

Номер детали на чертеже:

1

Хомут

Заводской номер: 1102-05-31-01-20СП-20SP Количество на модель: 1
1102-05-31-01-20СП-20SP
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ГОСТ6402-70 Количество на модель: 24
ГОСТ6402-70
24
3

Номер детали на чертеже:

3

Гайка

Заводской номер: ГОСТ5915-70 Количество на модель: 22
ГОСТ5915-70
22
4

Номер детали на чертеже:

4

Болт

Заводской номер: ГОСТ7795-70 Количество на модель: 6
ГОСТ7795-70
6
5

Номер детали на чертеже:

5

Бугель

Заводской номер: 2506-05-134-01СП(SP) Количество на модель:
2506-05-134-01СП(SP)
5

Номер детали на чертеже:

5

Бугель

Заводской номер: 2506-05-134-01-20СП-20SP Количество на модель: 2
2506-05-134-01-20СП-20SP
2
6

Номер детали на чертеже:

6

Воздухоочиститель

Заводской номер: 2706-05-19-01-20СП-20SP Количество на модель: 1
2706-05-19-01-20СП-20SP
1
6

Номер детали на чертеже:

6

Воздухоочиститель

Заводской номер: 2706-05-19-01СП(SP) Количество на модель:
2706-05-19-01СП(SP)
7

Номер детали на чертеже:

7

Корпус

Заводской номер: 0602-05-45 Количество на модель: 1
0602-05-45
1
8

Номер детали на чертеже:

8

Клапан

Заводской номер: 0602-05-46 Количество на модель: 1
0602-05-46
1
9

Номер детали на чертеже:

9

Направляющая

Заводской номер: 0602-05-32СП(SP) Количество на модель: 1
0602-05-32СП(SP)
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: ГОСТ7796-70 Количество на модель: 4
ГОСТ7796-70
4
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 403-05-25-20 Количество на модель: 4
403-05-25-20
4
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 403-05-25 Количество на модель:
403-05-25
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 450033 Количество на модель:
450033
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 45 0033-20 Количество на модель: 2
45 0033-20
2
13

Номер детали на чертеже:

13

Шайба 8.01.08кп.019 ГОСТ 11371-78

Заводской номер: 310150 Количество на модель:
310150
13

Номер детали на чертеже:

13

Шайба 8.01.08кп.0221 ГОСТ 11371-78

Заводской номер: 310150-20 Количество на модель: 12
310150-20
12
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 315213 Количество на модель:
315213
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 315213-20 Количество на модель: 16
315213-20
16
18

Номер детали на чертеже:

18

Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70

Заводской номер: 281379 Количество на модель:
281379
18

Номер детали на чертеже:

18

Болт М12х1,25-6gх65 ГОСТ 7795-70

Заводской номер: 281379-20 Количество на модель: 8
281379-20
8
19

Номер детали на чертеже:

19

Болт

Заводской номер: 285230 Количество на модель:
285230
19

Номер детали на чертеже:

19

Болт

Заводской номер: 285230-20 Количество на модель: 4
285230-20
4
Установка систем воздухоочистки и выпуска ПК-12.02К Воздухоочиститель ПК-12.02К
