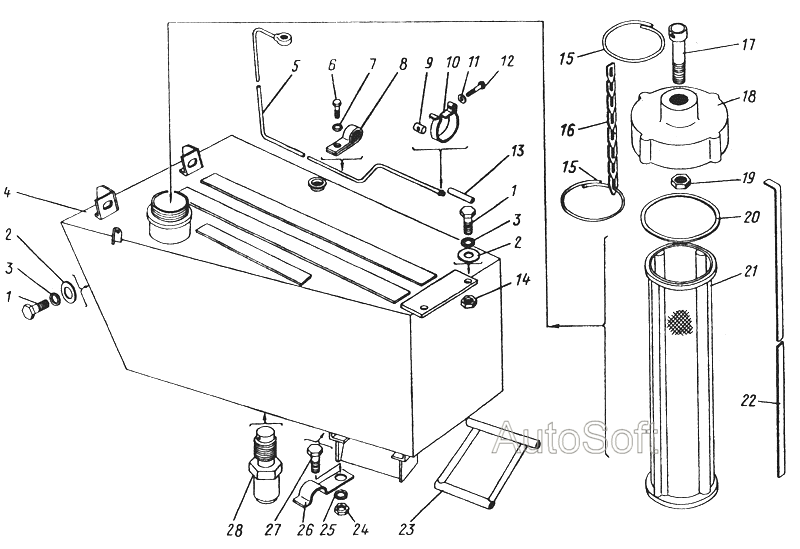

ТО-30.41.00.000. Система топливная ТО-30. Каталог 2005г.

ТО-30.41.04.000. Система подогрева дизеля ТО-30 ТО-30.41.04.100. Бак топливный ТО-30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка силовая

Заводской номер: ТО-30.41.00.000 Количество на модель:
ТО-30.41.00.000
1

Номер детали на чертеже:

1

Болт

Заводской номер: М12x25.7796 Количество на модель: 4
М12x25.7796
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 12.6402 Количество на модель: 4
12.6402
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 12.11371 Количество на модель: 4
12.11371
4
4

Номер детали на чертеже:

4

Бак топливный

Заводской номер: ТО-30.41.01.100 Количество на модель: 1
ТО-30.41.01.100
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: ТО-30.41.01.300 Количество на модель: 1
ТО-30.41.01.300
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: М8х16.7796 Количество на модель: 2
М8х16.7796
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 8.6402 Количество на модель: 2
8.6402
2
8

Номер детали на чертеже:

8

Хомутик

Заводской номер: У20104А-41.03.002 Количество на модель: 2
У20104А-41.03.002
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: ТО-30.41.01.402 Количество на модель: 1
ТО-30.41.01.402
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: ТО-30.41.01.400-01 Количество на модель: 1
ТО-30.41.01.400-01
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: ТО-30.41.01.401 Количество на модель: 1
ТО-30.41.01.401
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: М6х25.7798 Количество на модель: 1
М6х25.7798
1
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 12x19-6,3.10362 Количество на модель: 1
12x19-6,3.10362
1
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М12.5915 Количество на модель: 2
М12.5915
2
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: ТО-6А.41.03.131 Количество на модель: 2
ТО-6А.41.03.131
2
16

Номер детали на чертеже:

16

Цепочка

Заводской номер: ТО-6А.41.03.130 Количество на модель: 1
ТО-6А.41.03.130
1
17

Номер детали на чертеже:

17

Ушко

Заводской номер: ТО-6А.41.03.122 Количество на модель: 1
ТО-6А.41.03.122
1
18

Номер детали на чертеже:

18

Пробка

Заводской номер: ТО-6А.41.03.121 Количество на модель: 1
ТО-6А.41.03.121
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: М8.5915 Количество на модель: 1
М8.5915
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: ТО-6А.41.03.102 Количество на модель: 1
ТО-6А.41.03.102
1
21

Номер детали на чертеже:

21

Фильтр

Заводской номер: ТО-6А.1.41.03.140 Количество на модель: 1
ТО-6А.1.41.03.140
1
22

Номер детали на чертеже:

22

Линейка

Заводской номер: ТО-30.41.01.101 Количество на модель: 1
ТО-30.41.01.101
1
23

Номер детали на чертеже:

23

Подножка

Заводской номер: ТО-30.41.01.110 Количество на модель: 1
ТО-30.41.01.110
1
26

Номер детали на чертеже:

26

Клипса

Заводской номер: ТО-30.41.01.102 Количество на модель: 2
ТО-30.41.01.102
2
27

Номер детали на чертеже:

27

Болт

Заводской номер: М8х20.7796 Количество на модель: 2
М8х20.7796
2
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: ТО-30.41.01.103 Количество на модель: 1
ТО-30.41.01.103
1
