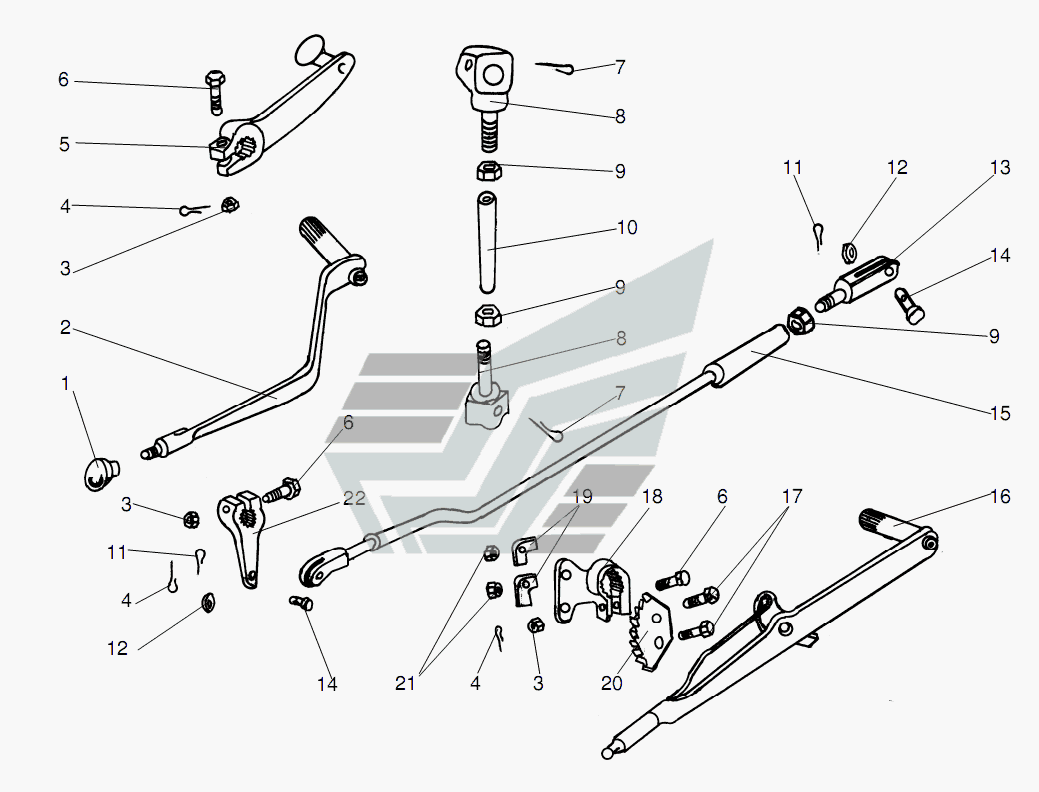

100а-6408 Установка рычагов управления ТЛТ-100 "Онежец". Каталог 2005г.

95-3508 Привод управления стояночным тормозом ТЛТ-100 "Онежец" 95-6401 Установка переднего мостика ТЛТ-100 "Онежец"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тяга включения муфты лебёдки

Заводской номер: 100Л-6408080 Количество на модель: 1
100Л-6408080
1

Номер детали на чертеже:

Тяга управления тормозом лебёдки

Заводской номер: 100Л-6408050 Количество на модель: 1
100Л-6408050
1
1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: А13.04.010 Количество на модель: 1
А13.04.010
1
2

Номер детали на чертеже:

2

Рычаг муфты

Заводской номер: 100Л-6408040 Количество на модель: 1
100Л-6408040
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М10.6Н.8 Количество на модель: 3
М10.6Н.8
3
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: 2,5х25 Количество на модель: 3
2,5х25
3
5

Номер детали на чертеже:

5

Рычаг муфты наружный

Заводской номер: 100Л-6408070 Количество на модель: 1
100Л-6408070
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 95-6401012 Количество на модель: 3
95-6401012
3
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 6,3х45 Количество на модель: 2
6,3х45
2
8

Номер детали на чертеже:

8

Обойма

Заводской номер: 55-17-486 Количество на модель: 2
55-17-486
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М18х1,5.6Н Количество на модель: 3
М18х1,5.6Н
3
10

Номер детали на чертеже:

10

Тяга

Заводской номер: 100Л-6408081 Количество на модель: 1
100Л-6408081
1
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: 3,2х20 Количество на модель: 2
3,2х20
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 10.01.08КП Количество на модель: 2
10.01.08КП
2
13

Номер детали на чертеже:

13

Проушина

Заводской номер: 40-17-323 Количество на модель: 1
40-17-323
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: ПГК-10х28 Количество на модель: 2
ПГК-10х28
2
15

Номер детали на чертеже:

15

Тяга тормоза

Заводской номер: 100Л-6408060 Количество на модель: 1
100Л-6408060
1
16

Номер детали на чертеже:

16

Рычаг тормоза

Заводской номер: 100Л-6408020 Количество на модель: 1
100Л-6408020
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 55А-17-176 Количество на модель: 2
55А-17-176
2
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 100Л-6408012 Количество на модель: 1
100Л-6408012
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 55А-17-168 Количество на модель: 2
55А-17-168
2
20

Номер детали на чертеже:

20

Сектор

Заводской номер: 12-17-174 Количество на модель: 1
12-17-174
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М10х1,25.6Н Количество на модель: 2
М10х1,25.6Н
2
22

Номер детали на чертеже:

22

Рычаг

Заводской номер: 100Л-6408011 Количество на модель: 1
100Л-6408011
1
