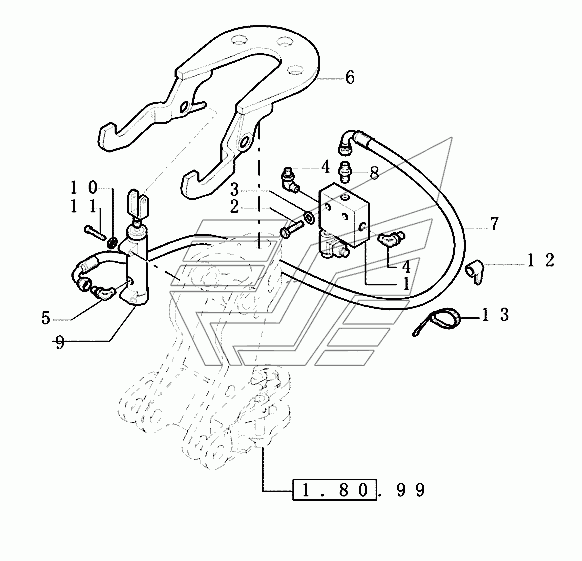

Гидравлическое оборудование заднего блокиратора "transport lock" (power shuttle) Экскаватор LB110B (часть 2). Каталог 2010г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
1

Номер детали на чертеже:

1

Электромагнитный клапан

Заводской номер: 85817265 Количество на модель: 1
85817265
1
2

Номер детали на чертеже:

2

Винт

Заводской номер: 10903221 Количество на модель: 2
10903221
2
040386
ТМ
10903221
Производитель: ТМ
3

Номер детали на чертеже:

3

Шайба бельвиля

Заводской номер: 11197779 Количество на модель: 2
11197779
2
4

Номер детали на чертеже:

4

Колено, 90 град.

Заводской номер: 85802234 Количество на модель: 2
85802234
2
5

Номер детали на чертеже:

5

Колено, 90 град.

Заводской номер: 85824089 Количество на модель: 1
85824089
1
6

Номер детали на чертеже:

6

Крюк

Заводской номер: 85803637 Количество на модель: 2
85803637
2
7

Номер детали на чертеже:

7

Гибкий шланг

Заводской номер: 85819068 Количество на модель: 1
85819068
1
8

Номер детали на чертеже:

8

Гидравлический разъем

Заводской номер: 85803312 Количество на модель: 1
85803312
1
9

Номер детали на чертеже:

9

Цилиндр

Заводской номер: 87362349 Количество на модель: 1
87362349
1
10

Номер детали на чертеже:

10

Шайба бельвиля

Заводской номер: 11193879 Количество на модель: 2
11193879
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: 16044221 Количество на модель: 2
16044221
2
097410
ТМ
16044221
Производитель: ТМ
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 14560187 Количество на модель: 1
14560187
1
13

Номер детали на чертеже:

13

Стяжка

Заводской номер: 85803332 Количество на модель: 4
85803332
4
