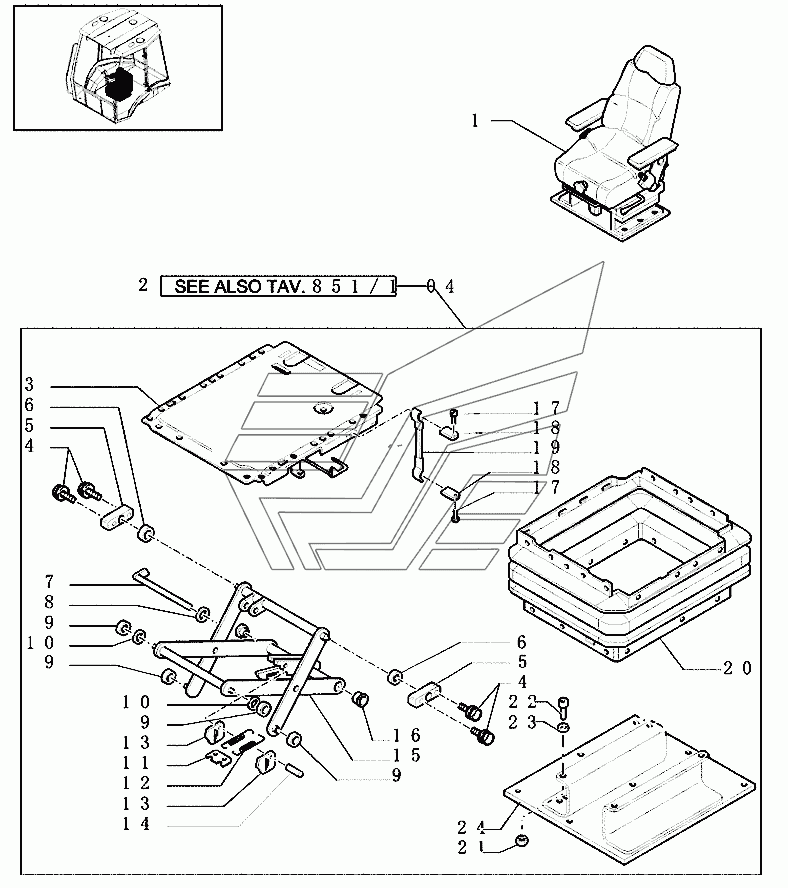

Компоненты верхних подвесок сиденья с тканевой обивкой Экскаватор LB110B (часть 2). Каталог 2010г.

Монтажная плита сиденья с тканевой обивкой, регулирующие направляющие и ремень Экскаватор LB110B (часть 2) Компоненты нижних подвесок сиденья с тканевой обивкой Экскаватор LB110B (часть 2)

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Сиденье водителя

Заводской номер: 85826267 Количество на модель: 1

85826267

1

1

Номер детали на чертеже:

1

Сиденье водителя

Заводской номер: 85826266 Количество на модель: 1

85826266

1

1

Номер детали на чертеже:

1

Сиденье водителя

Заводской номер: 85827708 Количество на модель: 1

85827708

1

1

Номер детали на чертеже:

1

Сиденье водителя

Заводской номер: 85827707 Количество на модель: 1

85827707

1

2

Номер детали на чертеже:

2

Подвеска

Заводской номер: 85817426 Количество на модель: 1

85817426

1

3

Номер детали на чертеже:

3

Пластина

Заводской номер: 85817450 Количество на модель: 1

85817450

1

4

Номер детали на чертеже:

4

Винт

Заводской номер: 85817444 Количество на модель: 4

85817444

4

5

Номер детали на чертеже:

5

Подшипник

Заводской номер: 9967960 Количество на модель: 2

9967960

2

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 85817445 Количество на модель: 2

85817445

2

7

Номер детали на чертеже:

7

Штифт

Заводской номер: 85817429 Количество на модель: 1

85817429

1

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: 11088076 Количество на модель: 1

11088076

1

092673

Не указан

11088076

Код: 092673

Артикул: 11088076,

Производитель: Не указан

444703

БЕЛЗАН

11088076

Код: 444703

Артикул: 11088076,

Производитель: БЕЛЗАН

9

Номер детали на чертеже:

9

Распорка

Заводской номер: 9958784 Количество на модель: 4

9958784

4

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 85817442 Количество на модель: 2

85817442

2

11

Номер детали на чертеже:

11

Пластина

Заводской номер: 9958782 Количество на модель: 1

9958782

1

12

Номер детали на чертеже:

12

Пружина

Заводской номер: 85817430 Количество на модель: 2

85817430

2

13

Номер детали на чертеже:

13

Пластина

Заводской номер: 9958792 Количество на модель: 2

9958792

2

14

Номер детали на чертеже:

14

Болт

Заводской номер: 9958793 Количество на модель: 1

9958793

1

15

Номер детали на чертеже:

15

Подвеска

Заводской номер: 85817446 Количество на модель: 1

85817446

1

16

Номер детали на чертеже:

16

Втулка

Заводской номер: 9960755 Количество на модель: 2

9960755

2

17

Номер детали на чертеже:

17

Заклепка

Заводской номер: 85817448 Количество на модель: 2

85817448

2

18

Номер детали на чертеже:

18

Пластина

Заводской номер: 85817449 Количество на модель: 2

85817449

2

19

Номер детали на чертеже:

19

Рукоятка

Заводской номер: 85817447 Количество на модель: 1

85817447

1

20

Номер детали на чертеже:

20

Сильфон

Заводской номер: 85817428 Количество на модель: 1

85817428

1

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 85817458 Количество на модель: 4

85817458

4

22

Номер детали на чертеже:

22

Винт

Заводской номер: 14306321 Количество на модель: 4

14306321

4

23

Номер детали на чертеже:

23

Плоская шайба

Заводской номер: 10519601 Количество на модель: 4

10519601

4

040457

Не указан

DIN125 10519601

Код: 040457

Артикул: DIN125, 10519601

Производитель: Не указан

541037

БЕЛЗАН

1/05196/019 00001-0005196-01, 10519601

Код: 541037

Артикул: 1/05196/019, 00001-0005196-01, 10519601

Производитель: БЕЛЗАН

24

Номер детали на чертеже:

24

Фиксаторная пластина

Заводской номер: 85817427 Количество на модель: 1

85817427

1
