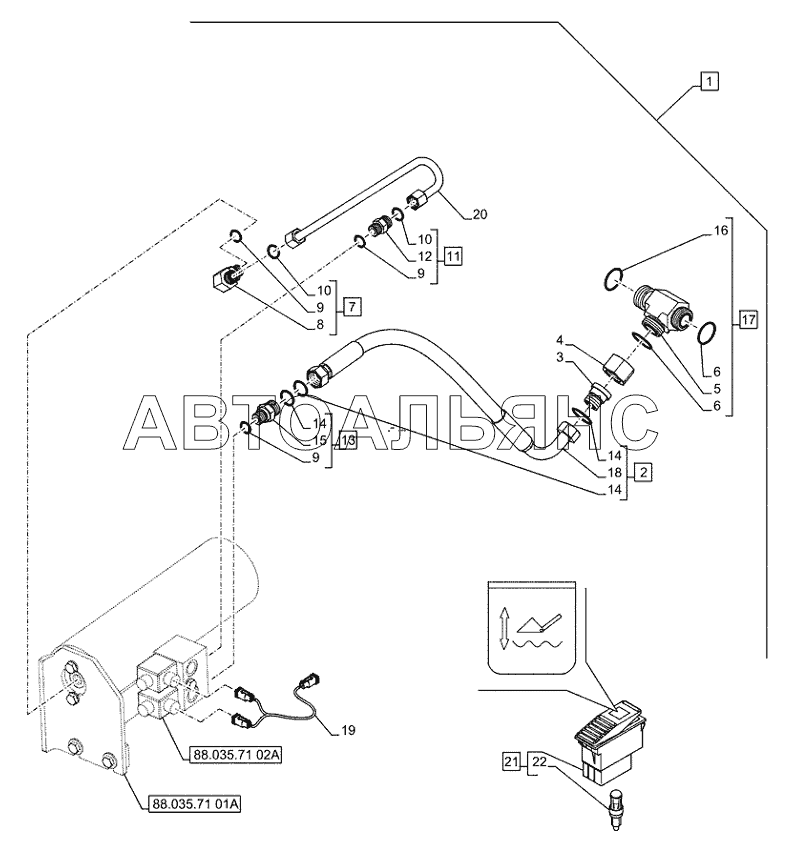

88.035.71(03A)­DIA KIT, OPT. HYDRAULIC SYSTEM FOR RIDE CONTROL­D7348 Экскаватор B90B (часть 3). Каталог 2012г.

88.035.71(03)­DIA KIT, OPT. HYDRAULIC SYSTEM FOR RIDE CONTROL­C7348 Экскаватор B90B (часть 3) 88.035.71(04)­DIA KIT, OPT. HYDRAULIC SYSTEM FOR RIDE CONTROL­C7348  Экскаватор B90B (часть 3)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
9
10
11
13
14
16
17
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Construction dia

Заводской номер: 741437139 Количество на модель: 1
741437139
1
2

Номер детали на чертеже:

2

Hydraulic hose

Заводской номер: 47374808 Количество на модель: 1
47374808
1
3

Номер детали на чертеже:

3

Reducer

Заводской номер: 87541888 Количество на модель: 1
87541888
1
4

Номер детали на чертеже:

4

Tube nut

Заводской номер: 86639097 Количество на модель: 1
86639097
1
5

Номер детали на чертеже:

5

Yoke

Заводской номер: NSS Количество на модель: 1
NSS
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 9824050 Количество на модель: 2
9824050
2
7

Номер детали на чертеже:

7

Колено, 90 град.

Заводской номер: 83971549 Количество на модель: 1
83971549
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 128825 Количество на модель: 3
128825
3
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 9992298 Количество на модель: 2
9992298
2
11

Номер детали на чертеже:

11

Фиттинг

Заводской номер: 83963374 Количество на модель: 1
83963374
1
13

Номер детали на чертеже:

13

Hyd connector

Заводской номер: 87351379 Количество на модель: 1
87351379
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 9992069 Количество на модель: 3
9992069
3
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 167268 Количество на модель: 1
167268
1
17

Номер детали на чертеже:

17

Fitting

Заводской номер: 84238740 Количество на модель: 1
84238740
1
19

Номер детали на чертеже:

19

Электрический кабель

Заводской номер: 85824211 Количество на модель: 1
85824211
1
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: 87386551 Количество на модель: 1
87386551
1
21

Номер детали на чертеже:

21

Выключатель в сборе

Заводской номер: 85817674 Количество на модель: 1
85817674
1
22

Номер детали на чертеже:

22

Лампочка

Заводской номер: 14143790 Количество на модель: 1
14143790
1
