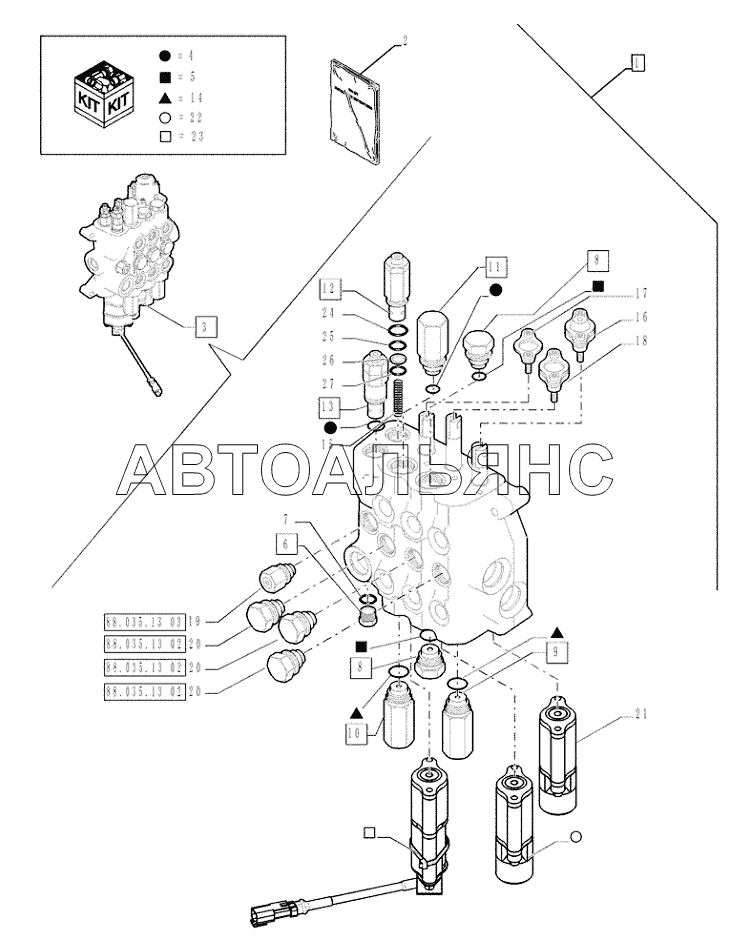

88.035.13(01)DIA KIT, OPT. LOADER CONTROL VALVE 3 SECTIONS Экскаватор B90B (часть 2). Каталог 2012г.

88.035.12(03)DIA KIT, LOCKING VALVE OPTION Экскаватор B90B (часть 2) 88.035.13(02)DIA KIT, OPT. LOADER CONTROL VALVE 3 SECTIONS Экскаватор B90B (часть 2)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

KIT

Заводской номер: 84526116 Количество на модель: 1

84526116

1

2

Номер детали на чертеже:

2

Instruction

Заводской номер: 84526148 Количество на модель: 1

84526148

1

3

Номер детали на чертеже:

3

Hydraulic valve

Заводской номер: 84161433 Количество на модель: 1

84161433

1

4

Номер детали на чертеже:

4

Service KIT

Заводской номер: 87455550 Количество на модель: 1

87455550

1

5

Номер детали на чертеже:

5

O-ring KIT

Заводской номер: 87455580 Количество на модель: 1

87455580

1

6

Номер детали на чертеже:

6

Plug

Заводской номер: 87426233 Количество на модель: 2

87426233

2

7

Номер детали на чертеже:

7

O-ring

Заводской номер: 87455974 Количество на модель: 1

87455974

1

8

Номер детали на чертеже:

8

Check valve

Заводской номер: 81868381 Количество на модель: 2

81868381

2

9

Номер детали на чертеже:

9

Valve

Заводской номер: 84180583 Количество на модель: 1

84180583

1

10

Номер детали на чертеже:

10

Valve

Заводской номер: 84180588 Количество на модель: 1

84180588

1

11

Номер детали на чертеже:

11

Valve

Заводской номер: 84180587 Количество на модель: 1

84180587

1

12

Номер детали на чертеже:

12

Перепускной клапан

Заводской номер: 85815667 Количество на модель: 1

85815667

1

13

Номер детали на чертеже:

13

Valve pressure relie

Заводской номер: 87426235 Количество на модель: 1

87426235

1

14

Номер детали на чертеже:

14

Seal KIT

Заводской номер: 87455549 Количество на модель: 1

87455549

1

15

Номер детали на чертеже:

15

Пружина

Заводской номер: 9968488 Количество на модель: 1

9968488

1

16

Номер детали на чертеже:

16

End

Заводской номер: 87757931 Количество на модель: 1

87757931

1

17

Номер детали на чертеже:

17

Plate

Заводской номер: 87541939 Количество на модель: 1

87541939

1

18

Номер детали на чертеже:

18

Seal

Заводской номер: 87541940 Количество на модель: 1

87541940

1

19

Номер детали на чертеже:

19

Valve, check

Заводской номер: 87426716 Количество на модель: 1

87426716

1

20

Номер детали на чертеже:

20

Valve, check

Заводской номер: 87426238 Количество на модель: 3

87426238

3

21

Номер детали на чертеже:

21

End

Заводской номер: 87757932 Количество на модель: 1

87757932

1

22

Номер детали на чертеже:

22

Detent

Заводской номер: 87426227 Количество на модель: 1

87426227

1

23

Номер детали на чертеже:

23

KIT

Заводской номер: 84180063 Количество на модель: 1

84180063

1

24

Номер детали на чертеже:

24

Уплотнительное кольцо

Заводской номер: 85815668 Количество на модель: 1

85815668

1

25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: 9968468 Количество на модель: 1

9968468

1

26

Номер детали на чертеже:

26

Опорное кольцо

Заводской номер: 9968467 Количество на модель: 1

9968467

1

27

Номер детали на чертеже:

27

Уплотнительное кольцо

Заводской номер: 9968466 Количество на модель: 1

9968466

1
