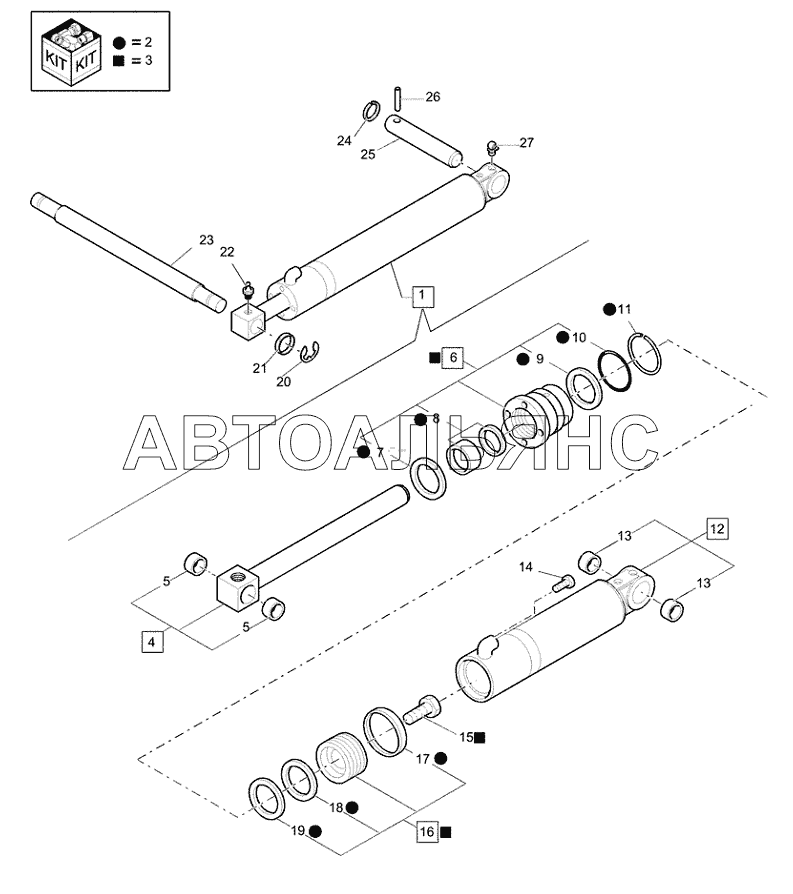

35.723.01LOADER BUCKET CYLINDER Экскаватор B90B (часть 1). Каталог 2012г.

35.705.01(01A)HYDRAULIC SYSTEM OIL FILTERD7348 Экскаватор B90B (часть 1) 35.723.02VAR742433,-434,-469,-470,-471,-472,-473,-474,-475,-476LOADER BUCKET 4X1, 6X1CLAM CYLINDERD7338 Экскаватор B90B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гидравлический цилиндр

Заводской номер: 87315521 Количество на модель: 2

87315521

2

2

Номер детали на чертеже:

2

Комплект уплотнительных колец

Заводской номер: 87428627 Количество на модель: 1

87428627

1

3

Номер детали на чертеже:

3

Ремонтный комплект

Заводской номер: 87424195 Количество на модель: 1

87424195

1

4

Номер детали на чертеже:

4

Стержень

Заводской номер: 83962811 Количество на модель: 1

83962811

1

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 83902710 Количество на модель: 2

83902710

2

6

Номер детали на чертеже:

6

Сальник

Заводской номер: 87415115 Количество на модель: 1

87415115

1

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 87414964 Количество на модель: 1

87414964

1

8

Номер детали на чертеже:

8

Комплект уплотнительных колец

Заводской номер: 87414965 Количество на модель: 1

87414965

1

9

Номер детали на чертеже:

9

Опорное кольцо

Заводской номер: 87440396 Количество на модель: 1

87440396

1

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 87421143 Количество на модель: 1

87421143

1

11

Номер детали на чертеже:

11

Крепежная проволока

Заводской номер: 83937315 Количество на модель: 1

83937315

1

12

Номер детали на чертеже:

12

Трубка

Заводской номер: 85800504 Количество на модель: 1

85800504

1

13

Номер детали на чертеже:

13

Втулка

Заводской номер: 81902174 Количество на модель: 2

81902174

2

14

Номер детали на чертеже:

14

Plug

Заводской номер: 353-780 Количество на модель: 1

353-780

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 87428020 Количество на модель: 1

87428020

1

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 87406750 Количество на модель: 1

87406750

1

17

Номер детали на чертеже:

17

Износное кольцо

Заводской номер: 87408633 Количество на модель: 1

87408633

1

18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: 87414332 Количество на модель: 1

87414332

1

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 87414340 Количество на модель: 1

87414340

1

20

Номер детали на чертеже:

20

Ring

Заводской номер: 81902463 Количество на модель: 2

81902463

2

21

Номер детали на чертеже:

21

Плоская шайба

Заводской номер: 81900328 Количество на модель: 2

81900328

2

22

Номер детали на чертеже:

22

Шприц-масленка

Заводской номер: 83416242 Количество на модель: 4

83416242

4

23

Номер детали на чертеже:

23

Распорка

Заводской номер: 85803635 Количество на модель: 1

85803635

1

24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 85802992 Количество на модель: 2

85802992

2

25

Номер детали на чертеже:

25

Штифт

Заводской номер: 85801049 Количество на модель: 2

85801049

2

26

Номер детали на чертеже:

26

Штифт

Заводской номер: 85802993 Количество на модель: 2

85802993

2

27

Номер детали на чертеже:

27

Шприц-масленка

Заводской номер: 81818824 Количество на модель: 2

81818824

2
