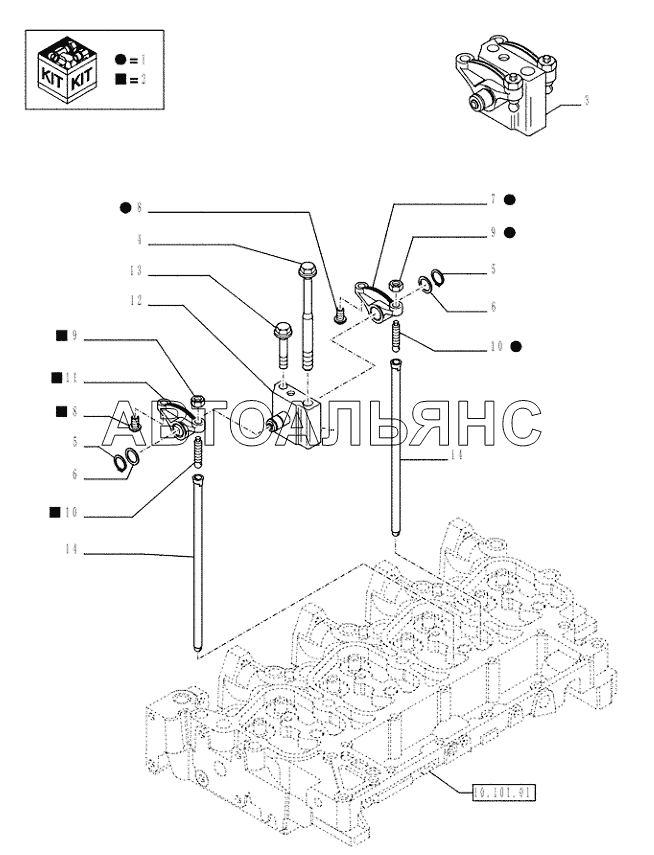

10.106.02ROCKER SHAFT (2852867) Экскаватор B90B (часть 1). Каталог 2012г.

10.106.01CAMSHAFTTIMING CONTROL (2856169) Экскаватор B90B (часть 1) 10.106.03CRANKCASE COVERS (2853670) Экскаватор B90B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Плечо коромысла

Заводской номер: 4895196 Количество на модель: 1

4895196

1

2

Номер детали на чертеже:

2

Плечо коромысла

Заводской номер: 4895200 Количество на модель: 1

4895200

1

3

Номер детали на чертеже:

3

Коромысло

Заводской номер: 4895195 Количество на модель: 4

4895195

4

4

Номер детали на чертеже:

4

Болт

Заводской номер: 4892860 Количество на модель: 4

4892860

4

5

Номер детали на чертеже:

5

Стопорное кольцо

Заводской номер: 4895363 Количество на модель: 2

4895363

2

6

Номер детали на чертеже:

6

Плоская шайба

Заводской номер: 4895364 Количество на модель: 2

4895364

2

7

Номер детали на чертеже:

7

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

8

Номер детали на чертеже:

8

Вкладыш

Заводской номер: 4895365 Количество на модель: 2

4895365

2

9

Номер детали на чертеже:

9

NUT

Заводской номер: 4895198 Количество на модель: 2

4895198

2

10

Номер детали на чертеже:

10

Регулировочный винт

Заводской номер: 4895199 Количество на модель: 2

4895199

2

12

Номер детали на чертеже:

12

Вал

Заводской номер: 4895204 Количество на модель: 1

4895204

1

13

Номер детали на чертеже:

13

Болт

Заводской номер: 2852866 Количество на модель: 4

2852866

4

14

Номер детали на чертеже:

14

Шток

Заводской номер: 4895361 Количество на модель: 8

4895361

8
