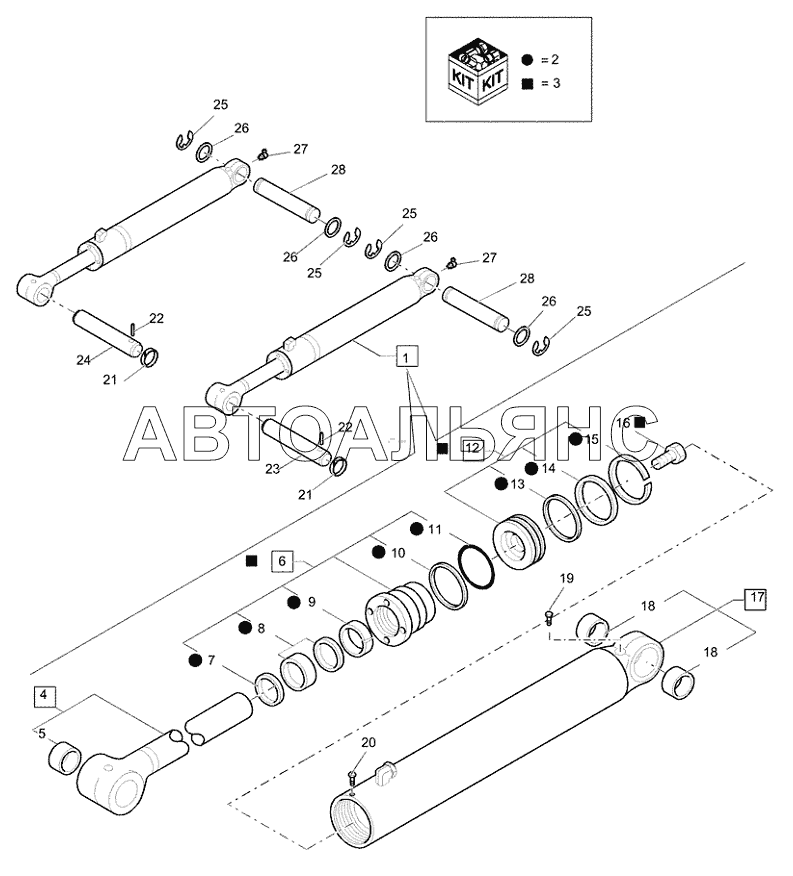

35.701.11LIFT CYLINDER Экскаватор B90B (часть 1). Каталог 2012г.

35.701.1002(05A)VAR. 742010BUCKET, CONTROL VALVE, SOLENOID, LOCK VALVE D7348 Экскаватор B90B (часть 1) 35.702.0102SWING CYLINDERS PIPESMECH. CTRL Экскаватор B90B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гидравлический цилиндр

Заводской номер: 87315525 Количество на модель: 2

87315525

2

2

Номер детали на чертеже:

2

Комплект уплотнительных колец

Заводской номер: 87428628 Количество на модель: 1

87428628

1

3

Номер детали на чертеже:

3

Ремонтный комплект

Заводской номер: 87424196 Количество на модель: 1

87424196

1

4

Номер детали на чертеже:

4

Стержень

Заводской номер: 85800103 Количество на модель: 1

85800103

1

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 81902174 Количество на модель: 2

81902174

2

6

Номер детали на чертеже:

6

Сальник

Заводской номер: 87415116 Количество на модель: 1

87415116

1

7

Номер детали на чертеже:

7

Уплотнение стеклоочистителя

Заводской номер: 87414969 Количество на модель: 1

87414969

1

8

Номер детали на чертеже:

8

Комплект уплотнительных колец

Заводской номер: 87414970 Количество на модель: 1

87414970

1

9

Номер детали на чертеже:

9

Нейлоновый подшипник

Заводской номер: 87414966 Количество на модель: 1

87414966

1

10

Номер детали на чертеже:

10

Опорное кольцо

Заводской номер: 87440401 Количество на модель: 1

87440401

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 87421144 Количество на модель: 1

87421144

1

12

Номер детали на чертеже:

12

Поршень

Заводской номер: 87405859 Количество на модель: 1

87405859

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 87414341 Количество на модель: 1

87414341

1

14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: 87414333 Количество на модель: 1

87414333

1

15

Номер детали на чертеже:

15

Износное кольцо

Заводской номер: 87408634 Количество на модель: 1

87408634

1

16

Номер детали на чертеже:

16

Болт

Заводской номер: 87428020 Количество на модель: 1

87428020

1

17

Номер детали на чертеже:

17

Цилиндр

Заводской номер: 85800105 Количество на модель: 1

85800105

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: 81901897 Количество на модель: 2

81901897

2

19

Номер детали на чертеже:

19

Plug

Заводской номер: 353-780 Количество на модель: 1

353-780

1

20

Номер детали на чертеже:

20

Самонарезающий винт

Заводской номер: 276-2446 Количество на модель: 1

276-2446

1

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 85802992 Количество на модель: 2

85802992

2

22

Номер детали на чертеже:

22

Штифт

Заводской номер: 85802993 Количество на модель: 2

85802993

2

23

Номер детали на чертеже:

23

Штифт

Заводской номер: 85801050 Количество на модель: 1

85801050

1

24

Номер детали на чертеже:

24

Штифт

Заводской номер: 85801049 Количество на модель: 1

85801049

1

25

Номер детали на чертеже:

25

Стопорное кольцо

Заводской номер: 47049094 Количество на модель: 4

47049094

4

26

Номер детали на чертеже:

26

Плоская шайба

Заводской номер: 495-81282 Количество на модель: 4

495-81282

4

27

Номер детали на чертеже:

27

Шприц-масленка

Заводской номер: 81818824 Количество на модель: 4

81818824

4

28

Номер детали на чертеже:

28

Штифт

Заводской номер: 87402742 Количество на модель: 2

87402742

2
