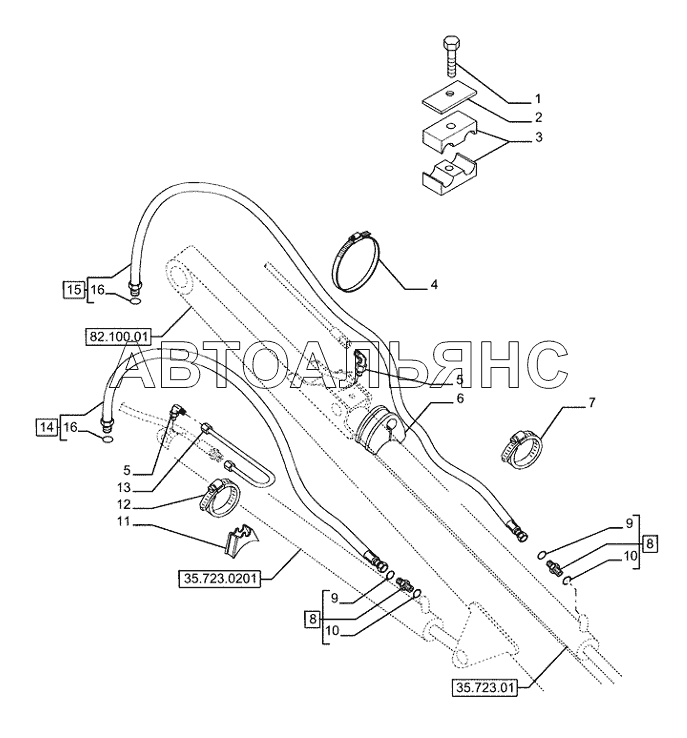

35.701.01(01)­LOADER CYLINDER PIPES­2WS­C7348 Экскаватор B90B (часть 1). Каталог 2012г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1

Номер детали на чертеже:

1

Болт

Заводской номер: 16044321 Количество на модель: 2
16044321
2
041090
ТМ
16044321
Производитель: ТМ
2

Номер детали на чертеже:

2

Пластина

Заводской номер: 87390514 Количество на модель: 2
87390514
2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 87390511 Количество на модель: 4
87390511
4
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 14560187 Количество на модель: 2
14560187
2
5

Номер детали на чертеже:

5

Колено

Заводской номер: 85802961 Количество на модель: 4
85802961
4
6

Номер детали на чертеже:

6

Колодка

Заводской номер: 85805567 Количество на модель: 2
85805567
2
7

Номер детали на чертеже:

7

Хомут шланга

Заводской номер: 85803008 Количество на модель: 2
85803008
2
8

Номер детали на чертеже:

8

Fitting

Заводской номер: 83963376 Количество на модель: 4
83963376
4
9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: 89992298 Количество на модель: 1
89992298
1
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 80167269 Количество на модель: 1
80167269
1
11

Номер детали на чертеже:

11

Колодка

Заводской номер: 87303909 Количество на модель: 2
87303909
2
12

Номер детали на чертеже:

12

Хомут шланга

Заводской номер: 85802743 Количество на модель: 2
85802743
2
13

Номер детали на чертеже:

13

Трубка

Заводской номер: 85801596 Количество на модель: 2
85801596
2
14

Номер детали на чертеже:

14

Гибкий шланг

Заводской номер: 85813380 Количество на модель: 2
85813380
2
15

Номер детали на чертеже:

15

Гибкий шланг

Заводской номер: 85813379 Количество на модель: 2
85813379
2
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 9992298 Количество на модель: 2
9992298
2
