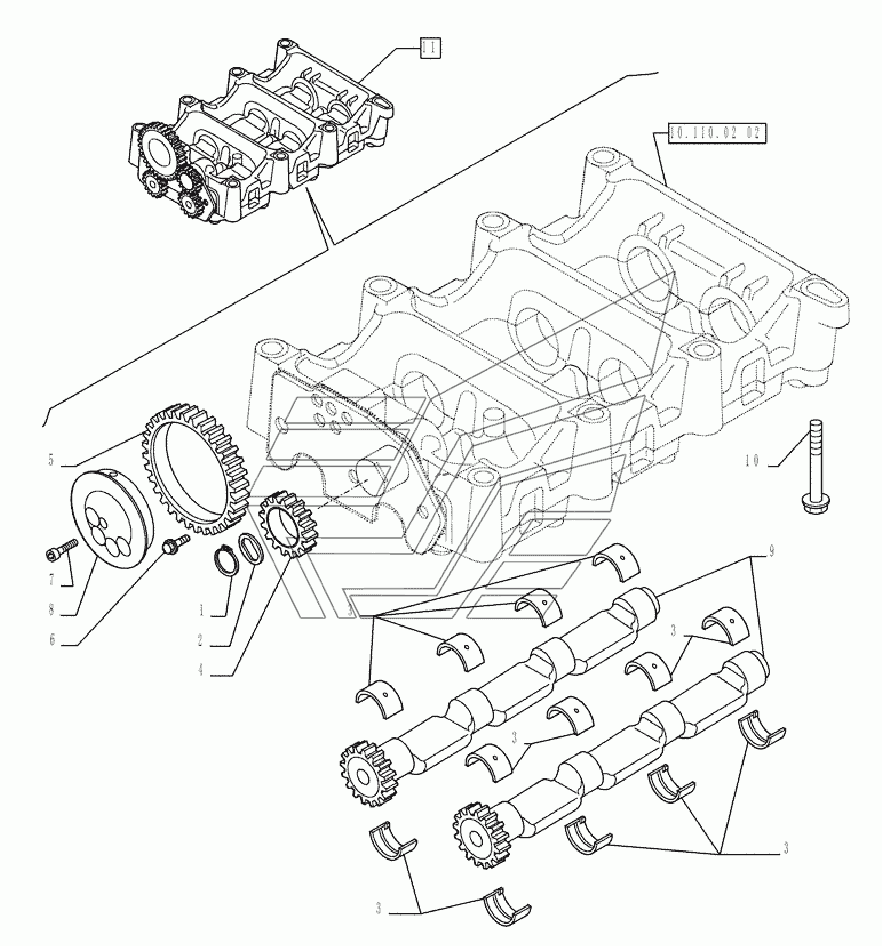

10.110.02(01) DYNAMIC BALANCER, GEARS & SHAFTS (2855742) Экскаватор B115B (часть 1). Каталог 2010г.

10.106.03 CRANKCASE COVERS (2855800) Экскаватор B115B (часть 1) 10.110.02(02) DYNAMIC BALANCER, GEARS & SHAFTS (2855742) Экскаватор B115B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стопорное кольцо

Заводской номер: 2852870 Количество на модель: 1

2852870

1

2

Номер детали на чертеже:

2

Упорная шайба

Заводской номер: 2855753 Количество на модель: 1

2855753

1

3

Номер детали на чертеже:

3

Комплект стандартный коренных вкладышей

Заводской номер: 8093883 Количество на модель: 16

8093883

16

4

Номер детали на чертеже:

4

Промежуточное колесо

Заводской номер: 4897048 Количество на модель: 1

4897048

1

5

Номер детали на чертеже:

5

Промежуточное колесо

Заводской номер: 4896947 Количество на модель: 1

4896947

1

6

Номер детали на чертеже:

6

Винт

Заводской номер: 4895586 Количество на модель: 3

4895586

3

7

Номер детали на чертеже:

7

Винт с внутренним шестигранником

Заводской номер: 2830433 Количество на модель: 5

2830433

5

8

Номер детали на чертеже:

8

Вал промежуточный

Заводской номер: 2831031 Количество на модель: 1

2831031

1

9

Номер детали на чертеже:

9

Вал

Заводской номер: 2831354 Количество на модель: 2

2831354

2

10

Номер детали на чертеже:

10

SCREW, Hex, M10x1.5x80

Заводской номер: 4899109 Количество на модель: 7

4899109

7

10

Номер детали на чертеже:

10

SCREW

Заводской номер: 4897934 Количество на модель: 1

4897934

1

11

Номер детали на чертеже:

11

Балансир

Заводской номер: 2855743 Количество на модель: 1

2855743

1
