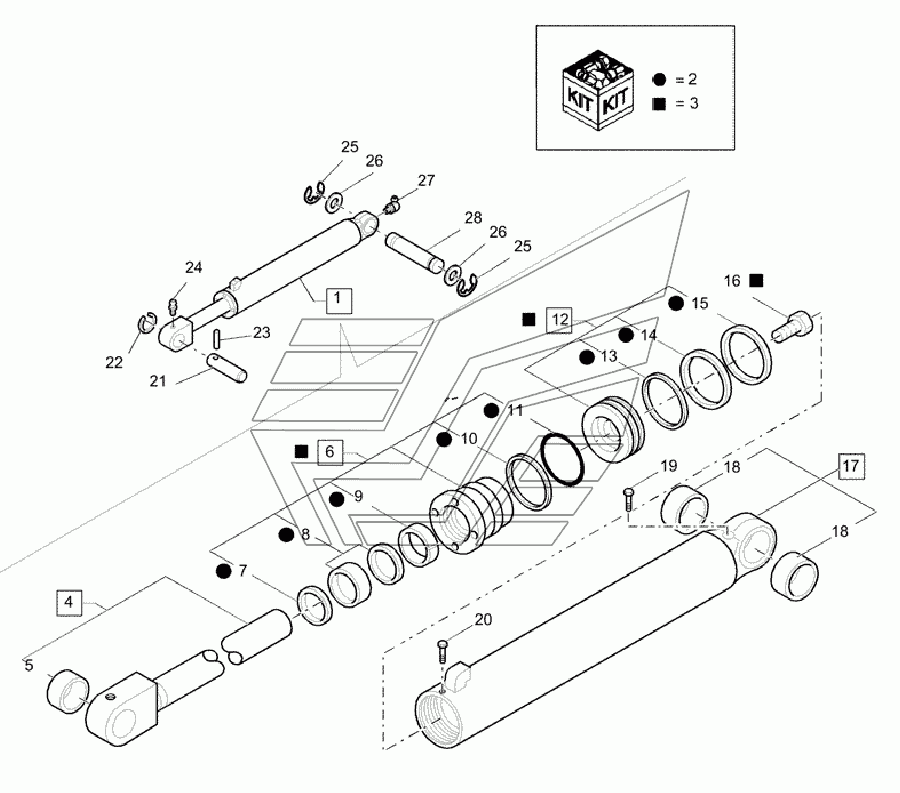

35 HYDRAULIC SYSTEMS >35.701.1101 LIFT CYLINDER Экскаватор B115B (часть 1). Каталог 2010г.

35.701.1005 VAR 742367 LOCK VALVE SPIRIT LEVEL Экскаватор B115B (часть 1) 35.702.0102 SWING CYLINDERS PIPES MECH. CTRL Экскаватор B115B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Hydraulic cylinder

Заводской номер: 87315524 Количество на модель: 2

87315524

2

2

Номер детали на чертеже:

2

Комплект уплотнительных колец

Заводской номер: 87428628 Количество на модель: 1

87428628

1

3

Номер детали на чертеже:

3

Ремонтный комплект

Заводской номер: 87424196 Количество на модель: 1

87424196

1

4

Номер детали на чертеже:

4

Rod

Заводской номер: 85800013 Количество на модель: 1

85800013

1

5

Номер детали на чертеже:

5

Bushing

Заводской номер: 87450315 Количество на модель: 2

87450315

2

6

Номер детали на чертеже:

6

Сальник

Заводской номер: 87415116 Количество на модель: 1

87415116

1

7

Номер детали на чертеже:

7

Уплотнение стеклоочистителя

Заводской номер: 87414969 Количество на модель: 1

87414969

1

8

Номер детали на чертеже:

8

Комплект уплотнительных колец

Заводской номер: 87414970 Количество на модель: 1

87414970

1

9

Номер детали на чертеже:

9

Нейлоновый подшипник

Заводской номер: 87414966 Количество на модель: 1

87414966

1

10

Номер детали на чертеже:

10

Опорное кольцо

Заводской номер: 87440401 Количество на модель: 1

87440401

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 87421144 Количество на модель: 1

87421144

1

12

Номер детали на чертеже:

12

Поршень

Заводской номер: 87405859 Количество на модель: 1

87405859

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 87414341 Количество на модель: 1

87414341

1

14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: 87414333 Количество на модель: 1

87414333

1

15

Номер детали на чертеже:

15

Износное кольцо

Заводской номер: 87408634 Количество на модель: 1

87408634

1

16

Номер детали на чертеже:

16

Болт

Заводской номер: 87428020 Количество на модель: 1

87428020

1

17

Номер детали на чертеже:

17

Hyd tube

Заводской номер: 85800011 Количество на модель: 1

85800011

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: 81901897 Количество на модель: 2

81901897

2

19

Номер детали на чертеже:

19

Plug

Заводской номер: 85827127 Количество на модель: 2

85827127

2

20

Номер детали на чертеже:

20

Винт

Заводской номер: 85827128 Количество на модель: 1

85827128

1

21

Номер детали на чертеже:

21

Roll pin

Заводской номер: 85804538 Количество на модель: 2

85804538

2

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 85802974 Количество на модель: 2

85802974

2

23

Номер детали на чертеже:

23

Роликообразный штифт

Заводской номер: 85804534 Количество на модель: 2

85804534

2

24

Номер детали на чертеже:

24

Шприц-масленка

Заводской номер: 83416242 Количество на модель: 2

83416242

2

25

Номер детали на чертеже:

25

Стопорное кольцо

Заводской номер: 47049094 Количество на модель: 4

47049094

4

26

Номер детали на чертеже:

26

Плоская шайба

Заводской номер: 495-81282 Количество на модель: 4

495-81282

4

27

Номер детали на чертеже:

27

Шприц-масленка

Заводской номер: 81818824 Количество на модель: 2

81818824

2

28

Номер детали на чертеже:

28

Pin

Заводской номер: 87553363 Количество на модель: 2

87553363

2
