CONTROLS LEVER AND LINKAGE, THREE SPOOL VALVE Бульдозер D95B Tier 3. Каталог 2012г.

VALVE, CONTROL MOUNTING Бульдозер D95B Tier 3 CONTROLS LEVER AND LINKAGE, FOURTH SPOOL Бульдозер D95B Tier 3

Вид отображения:

Детали справа

По ширине экрана

1031187

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

39

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

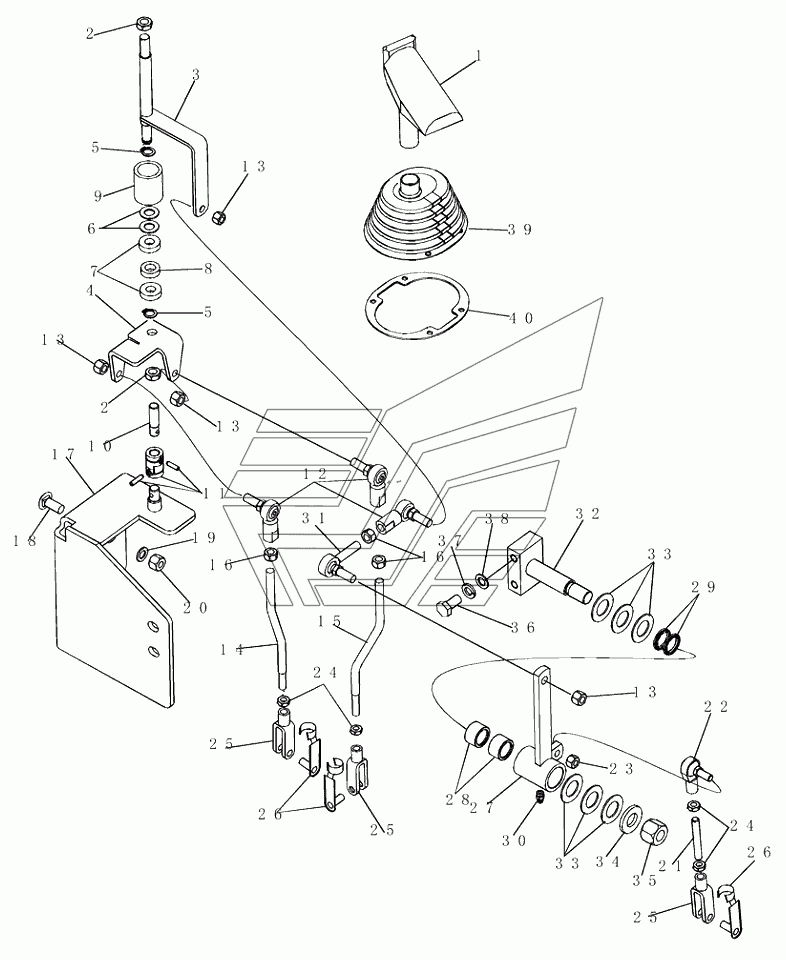

Стопорное кольцо

Заводской номер: 1031187 Количество на модель: 2

1031187

2

1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: R58490 Количество на модель: 1

R58490

1

2

Номер детали на чертеже:

2

Контргайка

Заводской номер: 425158 Количество на модель: 2

425158

2

3

Номер детали на чертеже:

3

Lever assy

Заводской номер: 411309A1 Количество на модель: 1

411309A1

1

4

Номер детали на чертеже:

4

Монтажная пластина

Заводской номер: 426960A2 Количество на модель: 1

426960A2

1

5

Номер детали на чертеже:

5

Стопорное кольцо

Заводской номер: 1001450 Количество на модель: 2

1001450

2

6

Номер детали на чертеже:

6

Плоская шайба

Заводской номер: 49551053 Количество на модель: 2

49551053

2

7

Номер детали на чертеже:

7

Шариковый подшипник

Заводской номер: 411099A1 Количество на модель: 2

411099A1

2

8

Номер детали на чертеже:

8

Spacer, ring

Заводской номер: 411100A1 Количество на модель: 1

411100A1

1

9

Номер детали на чертеже:

9

Корпус подшипника

Заводской номер: 411098A1 Количество на модель: 1

411098A1

1

10

Номер детали на чертеже:

10

Вал

Заводской номер: 434759A1 Количество на модель: 1

434759A1

1

11

Номер детали на чертеже:

11

Карданный шарнир

Заводской номер: 83965600 Количество на модель: 1

83965600

1

12

Номер детали на чертеже:

12

Шар

Заводской номер: 87433108 Количество на модель: 3

87433108

3

13

Номер детали на чертеже:

13

Контргайка

Заводской номер: 2324646 Количество на модель: 4

2324646

4

14

Номер детали на чертеже:

14

Рычажный механизм

Заводской номер: 426917A3 Количество на модель: 1

426917A3

1

15

Номер детали на чертеже:

15

Рычажный механизм

Заводской номер: 426918A3 Количество на модель: 1

426918A3

1

16

Номер детали на чертеже:

16

Гайка

Заводской номер: 425116 Количество на модель: 3

425116

3

17

Номер детали на чертеже:

17

Монтажная пластина

Заводской номер: 434760A3 Количество на модель: 1

434760A3

1

18

Номер детали на чертеже:

18

Болт

Заводской номер: 81110025 Количество на модель: 4

81110025

4

19

Номер детали на чертеже:

19

Плоская шайба

Заводской номер: 89518010 Количество на модель: 4

89518010

4

20

Номер детали на чертеже:

20

Гайка

Заводской номер: 83210410 Количество на модель: 4

83210410

4

21

Номер детали на чертеже:

21

Резьбовая тяга

Заводской номер: 446424A1 Количество на модель: 1

446424A1

1

22

Номер детали на чертеже:

22

Шаровой шарнир

Заводской номер: H289652 Количество на модель: 1

H289652

1

23

Номер детали на чертеже:

23

Контргайка

Заводской номер: 2324605 Количество на модель: 1

2324605

1

24

Номер детали на чертеже:

24

Контргайка

Заводской номер: 425155 Количество на модель: 4

425155

4

25

Номер детали на чертеже:

25

Регулируемая вилка

Заводской номер: 437143A2 Количество на модель: 3

437143A2

3

26

Номер детали на чертеже:

26

Pin assy

Заводской номер: 427208A1 Количество на модель: 3

427208A1

3

27

Номер детали на чертеже:

27

Рычаг

Заводской номер: 432365A2 Количество на модель: 1

432365A2

1

28

Номер детали на чертеже:

28

Игольчатый подшипник

Заводской номер: L31166 Количество на модель: 2

L31166

2

29

Номер детали на чертеже:

29

SEAL

Заводской номер: 65457C1 Количество на модель: 2

65457C1

2

30

Номер детали на чертеже:

30

Шприц-масленка

Заводской номер: 2198 Количество на модель: 1

2198

1

31

Номер детали на чертеже:

31

Joint turning

Заводской номер: R47941 Количество на модель: 1

R47941

1

32

Номер детали на чертеже:

32

Роликовый вал

Заводской номер: 437131A1 Количество на модель: 1

437131A1

1

33

Номер детали на чертеже:

33

Плоская шайба

Заводской номер: 1960614C1 Количество на модель: 6

1960614C1

6

34

Номер детали на чертеже:

34

Плоская шайба

Заводской номер: 49621066 Количество на модель: 1

49621066

1

35

Номер детали на чертеже:

35

Гайка

Заводской номер: 83210416 Количество на модель: 1

83210416

1

36

Номер детали на чертеже:

36

Болт

Заводской номер: 61410020 Количество на модель: 2

61410020

2

37

Номер детали на чертеже:

37

WASHER

Заводской номер: 140028 Количество на модель: 2

140028

2

39

Номер детали на чертеже:

39

Колпак

Заводской номер: 438449A1 Количество на модель: 1

438449A1

1

40

Номер детали на чертеже:

40

Фиксатор

Заводской номер: 449681A1 Количество на модель: 1

449681A1

1
