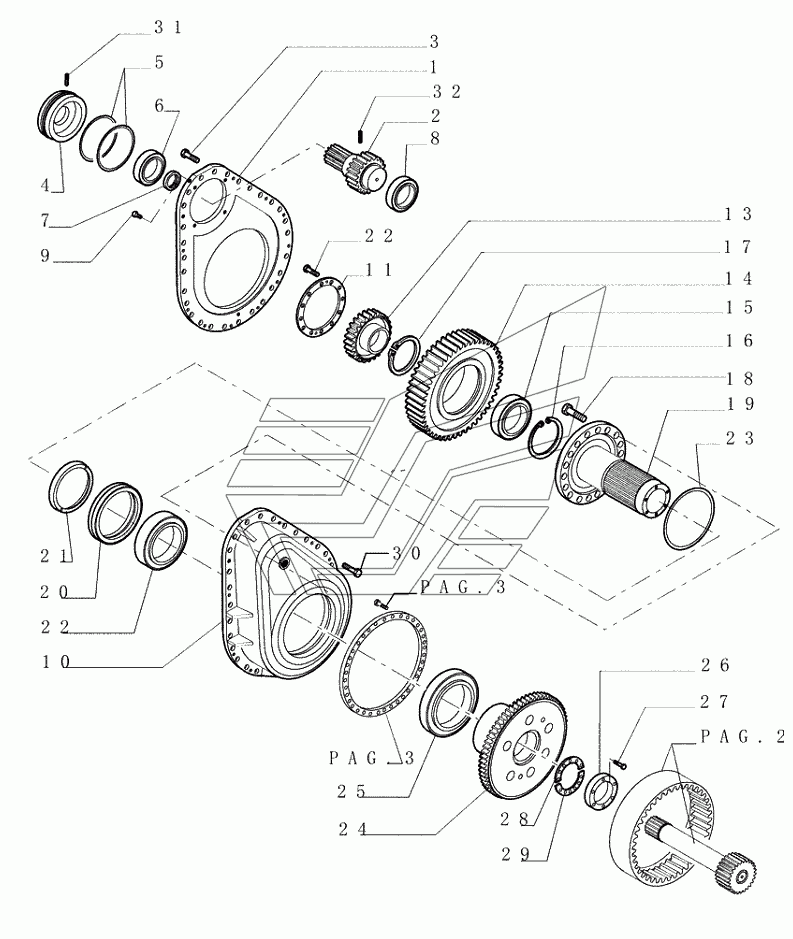

1.277(02) FINAL DRIVE COMPONENTS Бульдозер D350. Каталог 2010г.

1.277(01) FINAL DRIVE CASE Бульдозер D350 1.277(03) FINAL DRIVE COMPONENTS Бульдозер D350

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка

Заводской номер: 76072130 Количество на модель: 1

76072130

1

1

Номер детали на чертеже:

1

Крышка

Заводской номер: 76072115 Количество на модель: 1

76072115

1

2

Номер детали на чертеже:

2

Звездочка ведомая

Заводской номер: 76072124 Количество на модель: 2

76072124

2

3

Номер детали на чертеже:

3

Винт с внутренним шестигранником

Заводской номер: 14309631 Количество на модель: 28

14309631

28

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 76072125 Количество на модель: 2

76072125

2

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 76074910 Количество на модель: 4

76074910

4

6

Номер детали на чертеже:

6

Цилиндрический роликовый подшипник

Заводской номер: 76072447 Количество на модель: 2

76072447

2

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 76073237 Количество на модель: 4

76073237

4

8

Номер детали на чертеже:

8

Цилиндрический роликовый подшипник

Заводской номер: 76072446 Количество на модель: 2

76072446

2

9

Номер детали на чертеже:

9

Пробка

Заводской номер: 14323111 Количество на модель: 2

14323111

2

10

Номер детали на чертеже:

10

Коробка

Заводской номер: 76078406 Количество на модель: 1

76078406

1

10

Номер детали на чертеже:

10

Коробка

Заводской номер: 76078290 Количество на модель: 1

76078290

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 76072339 Количество на модель: 2

76072339

2

12

Номер детали на чертеже:

12

Винт

Заводской номер: 11112231 Количество на модель: 12

11112231

12

13

Номер детали на чертеже:

13

Ступица

Заводской номер: 76072352 Количество на модель: 2

76072352

2

14

Номер детали на чертеже:

14

Зубчатое колесо

Заводской номер: 76072121 Количество на модель: 2

76072121

2

15

Номер детали на чертеже:

15

Сферический подшипник

Заводской номер: 76072448 Количество на модель: 2

76072448

2

16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: 76073364 Количество на модель: 2

76073364

2

17

Номер детали на чертеже:

17

Стопорное кольцо

Заводской номер: 76073363 Количество на модель: 2

76073363

2

18

Номер детали на чертеже:

18

Болт

Заводской номер: 15882731 Количество на модель: 40

15882731

40

19

Номер детали на чертеже:

19

Суппорт

Заводской номер: 76078291 Количество на модель: 2

76078291

2

20

Номер детали на чертеже:

20

Комплект

Заводской номер: 76073236 Количество на модель: 2

76073236

2

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 76072127 Количество на модель: 2

76072127

2

22

Номер детали на чертеже:

22

Конический роликовый подшипник

Заводской номер: 76072449 Количество на модель: 2

76072449

2

23

Номер детали на чертеже:

23

Уплотнительное кольцо

Заводской номер: 14469980 Количество на модель: 2

14469980

2

24

Номер детали на чертеже:

24

Суппорт

Заводской номер: 76073446 Количество на модель: 2

76073446

2

25

Номер детали на чертеже:

25

Конический роликовый подшипник

Заводской номер: 76073202 Количество на модель: 2

76073202

2

26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 76072126 Количество на модель: 2

76072126

2

27

Номер детали на чертеже:

27

Болт

Заводской номер: 15219831 Количество на модель: 24

15219831

24

28

Номер детали на чертеже:

28

Толщинная прокладка

Заводской номер: 76087655 Количество на модель: R

76087655

R

29

Номер детали на чертеже:

29

Толщинная прокладка

Заводской номер: 76087656 Количество на модель: R

76087656

R

30

Номер детали на чертеже:

30

Пробка

Заводской номер: 14325211 Количество на модель: 8

14325211

8

31

Номер детали на чертеже:

31

Шпонка

Заводской номер: 10837310 Количество на модель: 2

10837310

2

32

Номер детали на чертеже:

32

Винт

Заводской номер: 79102350 Количество на модель: 4

79102350

4
