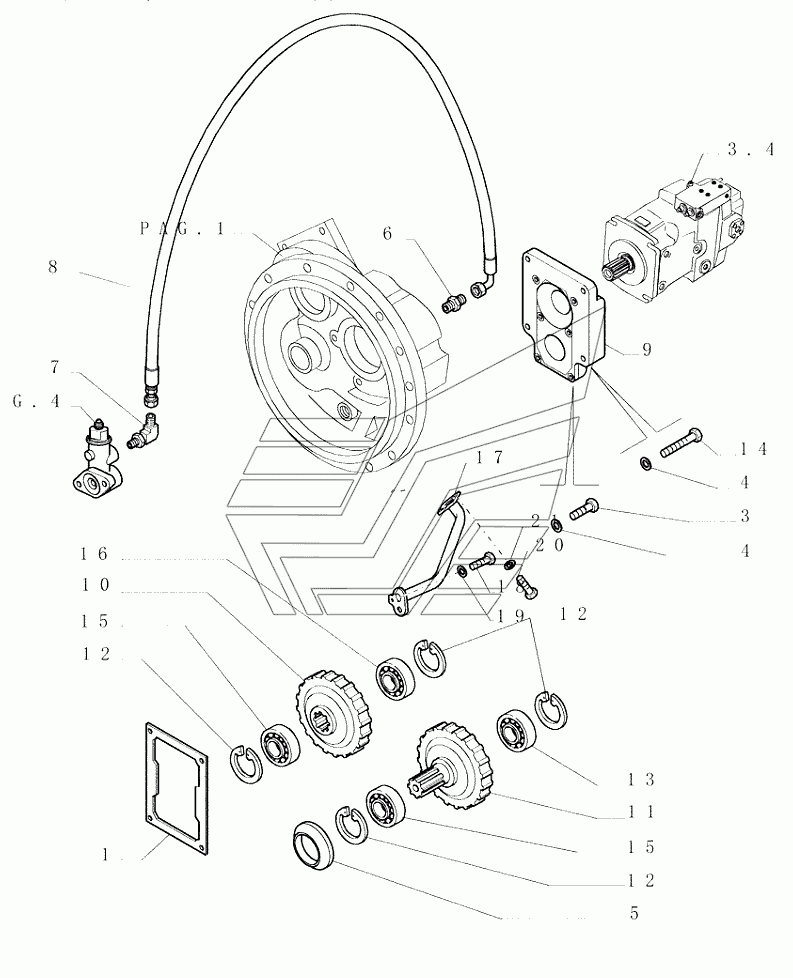

1.200(03) UNIT TORQUE CONVERTER Бульдозер D350. Каталог 2010г.

1.200(02) UNIT TORQUE CONVERTER Бульдозер D350 1.200(04) UNIT TORQUE CONVERTER Бульдозер D350

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Уплотнительное кольцо

Заводской номер: 76079265 Количество на модель: 1

76079265

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 15981631 Количество на модель: 2

15981631

2

3

Номер детали на чертеже:

3

Болт

Заводской номер: 11369631 Количество на модель: 2

11369631

2

4

Номер детали на чертеже:

4

Плоская шайба

Заводской номер: 14496931 Количество на модель: 6

14496931

6

5

Номер детали на чертеже:

5

Распорка

Заводской номер: 79012275 Количество на модель: 1

79012275

1

6

Номер детали на чертеже:

6

Гидравлический разъем

Заводской номер: 76079146 Количество на модель: 1

76079146

1

7

Номер детали на чертеже:

7

Гидравлический разъем

Заводской номер: 76080792 Количество на модель: 1

76080792

1

8

Номер детали на чертеже:

8

Гибкий шланг

Заводской номер: 76074998 Количество на модель: 1

76074998

1

9

Номер детали на чертеже:

9

Распорка

Заводской номер: 76093718 Количество на модель: 1

76093718

1

10

Номер детали на чертеже:

10

Зубчатое колесо

Заводской номер: 76093720 Количество на модель: 1

76093720

1

11

Номер детали на чертеже:

11

Зубчатое колесо

Заводской номер: 76093721 Количество на модель: 1

76093721

1

12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 11069276 Количество на модель: 4

11069276

4

13

Номер детали на чертеже:

13

Шариковый подшипник

Заводской номер: 76093724 Количество на модель: 1

76093724

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: 11391531 Количество на модель: 2

11391531

2

15

Номер детали на чертеже:

15

Роликоподшипник

Заводской номер: 76093713 Количество на модель: 2

76093713

2

16

Номер детали на чертеже:

16

Роликоподшипник

Заводской номер: 76093714 Количество на модель: 1

76093714

1

17

Номер детали на чертеже:

17

Жесткая трубка

Заводской номер: 79111418 Количество на модель: 1

79111418

1

18

Номер детали на чертеже:

18

Винт

Заводской номер: 16043431 Количество на модель: 2

16043431

2

19

Номер детали на чертеже:

19

Стопорная шайба

Заводской номер: 10571771 Количество на модель: 2

10571771

2

20

Номер детали на чертеже:

20

Болт

Заводской номер: 11114431 Количество на модель: 2

11114431

2

21

Номер детали на чертеже:

21

WASHER

Заводской номер: 14496731 Количество на модель: 2

14496731

2
