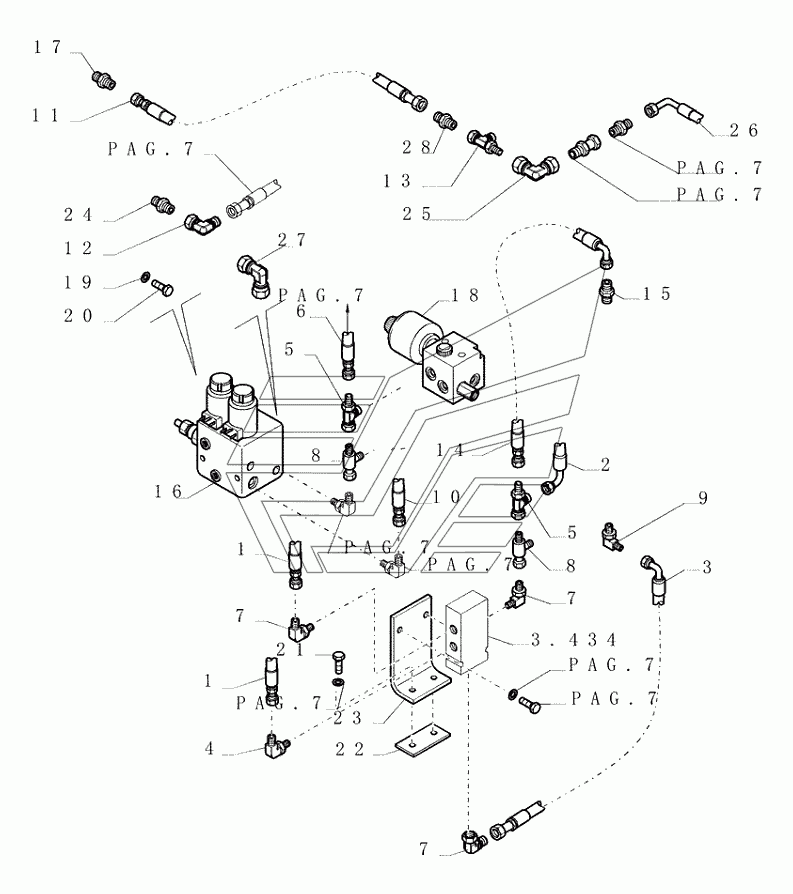

3.434(08) ­ HYDRAULIC SYSTEM PIPING Бульдозер D350. Каталог 2010г.

3.434(07) ­ HYDRAULIC SYSTEM PIPING Бульдозер D350 3.437(01) ­ CONTROL EQUIPMENT Бульдозер D350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидравлический шланг

Заводской номер: 76035640 Количество на модель: 2
76035640
2
2

Номер детали на чертеже:

2

Гибкий шланг

Заводской номер: 76072481 Количество на модель: 1
76072481
1
3

Номер детали на чертеже:

3

Гибкий шланг

Заводской номер: 76073244 Количество на модель: 1
76073244
1
4

Номер детали на чертеже:

4

Колено

Заводской номер: 70933501 Количество на модель: 1
70933501
1
5

Номер детали на чертеже:

5

Т-образная деталь

Заводской номер: 79054269 Количество на модель: 1
79054269
1
6

Номер детали на чертеже:

6

Гибкий шланг

Заводской номер: 76072437 Количество на модель: 1
76072437
1
7

Номер детали на чертеже:

7

Колено

Заводской номер: 70935780 Количество на модель: 3
70935780
3
8

Номер детали на чертеже:

8

Клапан гидравлический

Заводской номер: 73124881 Количество на модель: 1
73124881
1
9

Номер детали на чертеже:

9

Колено

Заводской номер: 79067019 Количество на модель: 1
79067019
1
10

Номер детали на чертеже:

10

Гибкий шланг

Заводской номер: 76072478 Количество на модель: 1
76072478
1
11

Номер детали на чертеже:

11

Гибкий шланг

Заводской номер: 76072479 Количество на модель: 1
76072479
1
12

Номер детали на чертеже:

12

Гидравлический разъем

Заводской номер: 79067021 Количество на модель: 2
79067021
2
13

Номер детали на чертеже:

13

Т -образная деталь

Заводской номер: 79067005 Количество на модель: 1
79067005
1
14

Номер детали на чертеже:

14

Гибкий шланг

Заводской номер: 76072480 Количество на модель: 1
76072480
1
15

Номер детали на чертеже:

15

Фиттинг

Заводской номер: 79066938 Количество на модель: 1
79066938
1
16

Номер детали на чертеже:

16

Клапан гидравлический

Заводской номер: 76069705 Количество на модель: 1
76069705
1
17

Номер детали на чертеже:

17

Гидравлический разъем

Заводской номер: 79066944 Количество на модель: 1
79066944
1
18

Номер детали на чертеже:

18

Клапан гидравлический

Заводской номер: 76073165 Количество на модель: 1
76073165
1
19

Номер детали на чертеже:

19

WASHER, M8x17x1.6

Заводской номер: 14496531 Количество на модель: 4
14496531
4
20

Номер детали на чертеже:

20

Винт

Заводской номер: 16043331 Количество на модель: 2
16043331
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 11106231 Количество на модель: 5
11106231
5
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: 76072495 Количество на модель: 1
76072495
1
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 76072494 Количество на модель: 1
76072494
1
24

Номер детали на чертеже:

24

Т -образная деталь

Заводской номер: 71313708 Количество на модель: 2
71313708
2
25

Номер детали на чертеже:

25

Гидравлический разъем

Заводской номер: 76075140 Количество на модель: 1
76075140
1
26

Номер детали на чертеже:

26

Гибкий шланг

Заводской номер: 76075179 Количество на модель: 1
76075179
1
27

Номер детали на чертеже:

27

Гибкий шланг

Заводской номер: 79067059 Количество на модель: 1
79067059
1
28

Номер детали на чертеже:

28

Гидравлический разъем

Заводской номер: 76073352 Количество на модель: 1
76073352
1
