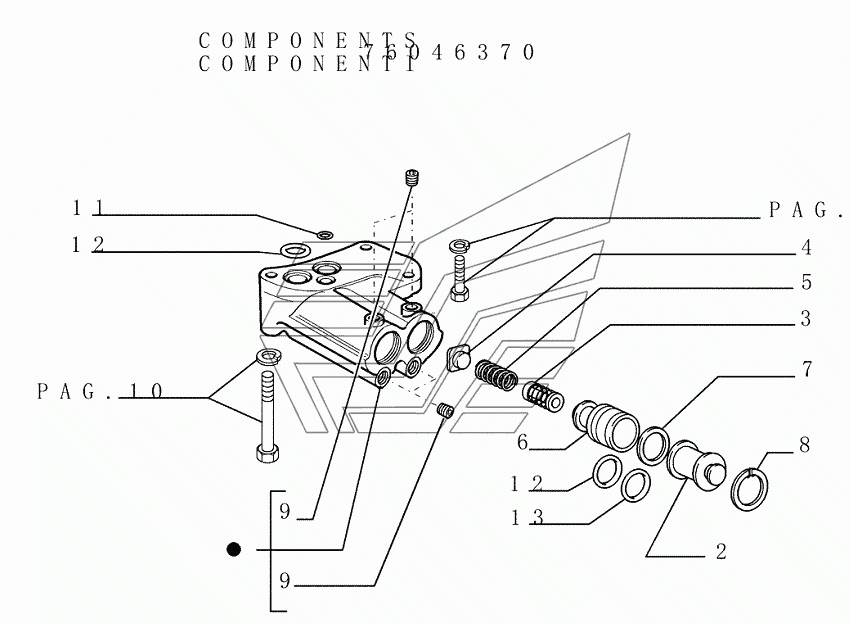

1.211(12) TRANSMISSION CONTROL VALVE Бульдозер D180 TIER-3. Каталог 2010г.

1.211(11) TRANSMISSION CONTROL VALVE Бульдозер D180 TIER-3 1.211(13) TRANSMISSION OIL FILTER Бульдозер D180 TIER-3

Вид отображения:

Детали справа

По ширине экрана

2

3

4

5

6

7

8

9

11

12

13

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

2

Номер детали на чертеже:

2

Пробка

Заводской номер: 79040809 Количество на модель: 2

79040809

2

3

Номер детали на чертеже:

3

Пружина

Заводской номер: 79042389 Количество на модель: 2

79042389

2

4

Номер детали на чертеже:

4

Глухая шайба

Заводской номер: 79042386 Количество на модель: 2

79042386

2

5

Номер детали на чертеже:

5

Пружина

Заводской номер: 79042388 Количество на модель: 2

79042388

2

6

Номер детали на чертеже:

6

Поршень

Заводской номер: 586171 Количество на модель: 2

586171

2

7

Номер детали на чертеже:

7

Пружинная шайба

Заводской номер: 79012577 Количество на модель:

79012577

8

Номер детали на чертеже:

8

Стопорное кольцо

Заводской номер: 11058676 Количество на модель: 2

11058676

2

9

Номер детали на чертеже:

9

Пробка

Заводской номер: 14326050 Количество на модель: 4

14326050

4

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 14453181 Количество на модель: 1

14453181

1

12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: 14453681 Количество на модель: 4

14453681

4

13

Номер детали на чертеже:

13

Уплотнительное кольцо

Заводской номер: 14453781 Количество на модель: 2

14453781

2
