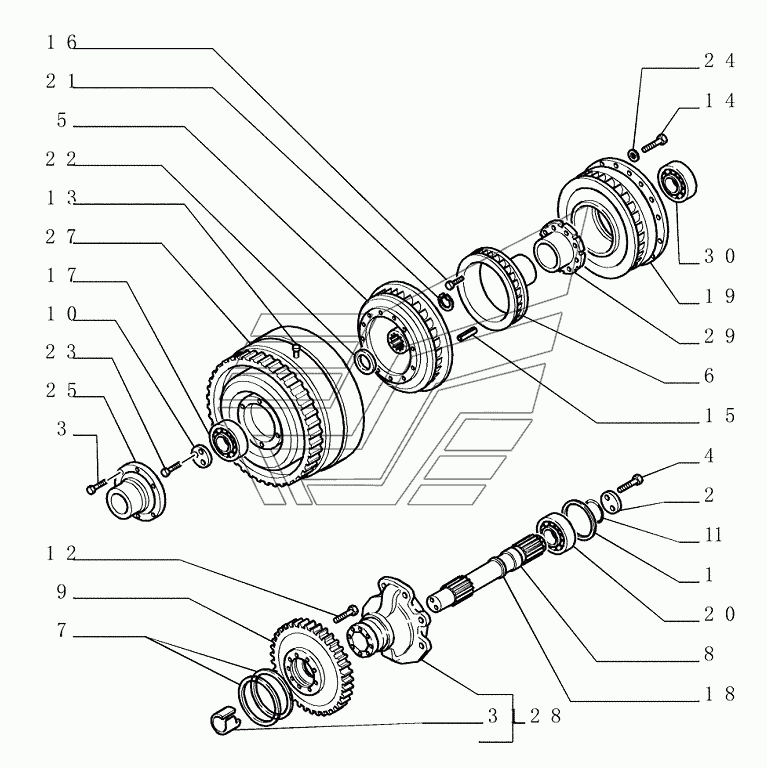

1.200(04) TORQUE CONVERTER COMPONENTS Бульдозер D180 TIER-3. Каталог 2010г.

1.200(03) UNIT TORQUE CONVERTER Бульдозер D180 TIER-3 1.200(05) UNIT TORQUE CONVERTER Бульдозер D180 TIER-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо

Заводской номер: 9915528 Количество на модель: 1

9915528

1

2

Номер детали на чертеже:

2

Диск

Заводской номер: 9915534 Количество на модель: 1

9915534

1

3

Номер детали на чертеже:

3

Винт

Заводской номер: 9920143 Количество на модель: 6

9920143

6

4

Номер детали на чертеже:

4

Винт

Заводской номер: 9920146 Количество на модель: 2

9920146

2

5

Номер детали на чертеже:

5

Крыльчатка

Заводской номер: 9921020 Количество на модель: 1

9921020

1

6

Номер детали на чертеже:

6

Статор

Заводской номер: 9921021 Количество на модель: 1

9921021

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 9921026 Количество на модель: 1

9921026

1

8

Номер детали на чертеже:

8

Вал

Заводской номер: 9921028 Количество на модель: 1

9921028

1

9

Номер детали на чертеже:

9

Зубчатое колесо

Заводской номер: 79054094 Количество на модель: 1

79054094

1

10

Номер детали на чертеже:

10

Диск

Заводской номер: 9921054 Количество на модель: 1

9921054

1

11

Номер детали на чертеже:

11

Уплотнительное кольцо

Заводской номер: 70628362 Количество на модель: 1

70628362

1

12

Номер детали на чертеже:

12

Винт

Заводской номер: 70915480 Количество на модель: 8

70915480

8

13

Номер детали на чертеже:

13

Пробка

Заводской номер: 70917673 Количество на модель: 2

70917673

2

14

Номер детали на чертеже:

14

Винт

Заводской номер: 70921422 Количество на модель: 36

70921422

36

15

Номер детали на чертеже:

15

Стопорный штифт

Заводской номер: 70921458 Количество на модель: 6

70921458

6

16

Номер детали на чертеже:

16

Винт

Заводской номер: 70922405 Количество на модель: 8

70922405

8

17

Номер детали на чертеже:

17

Шариковый подшипник

Заводской номер: 73012085 Количество на модель: 1

73012085

1

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 73034877 Количество на модель: 1

73034877

1

19

Номер детали на чертеже:

19

Крыльчатка

Заводской номер: 76040614 Количество на модель: 1

76040614

1

20

Номер детали на чертеже:

20

Цилиндрический роликовый подшипник

Заводской номер: 73037960 Количество на модель: 1

73037960

1

21

Номер детали на чертеже:

21

Стопорное кольцо

Заводской номер: 73037966 Количество на модель: 1

73037966

1

22

Номер детали на чертеже:

22

Распорка

Заводской номер: 73037967 Количество на модель: 1

73037967

1

23

Номер детали на чертеже:

23

Винт

Заводской номер: 73039119 Количество на модель: 2

73039119

2

24

Номер детали на чертеже:

24

Плоская шайба

Заводской номер: 73046938 Количество на модель: 36

73046938

36

25

Номер детали на чертеже:

25

Втулка

Заводской номер: 76003995 Количество на модель: 1

76003995

1

27

Номер детали на чертеже:

27

Крыльчатка

Заводской номер: 79008330 Количество на модель: 1

79008330

1

28

Номер детали на чертеже:

28

Суппорт

Заводской номер: 79008331 Количество на модель: 1

79008331

1

29

Номер детали на чертеже:

29

Коробка

Заводской номер: 79008332 Количество на модель: 1

79008332

1

30

Номер детали на чертеже:

30

Шариковый подшипник

Заводской номер: 73037930 Количество на модель: 1

73037930

1

31

Номер детали на чертеже:

31

Втулка

Заводской номер: 79011561 Количество на модель: 1

79011561

1
